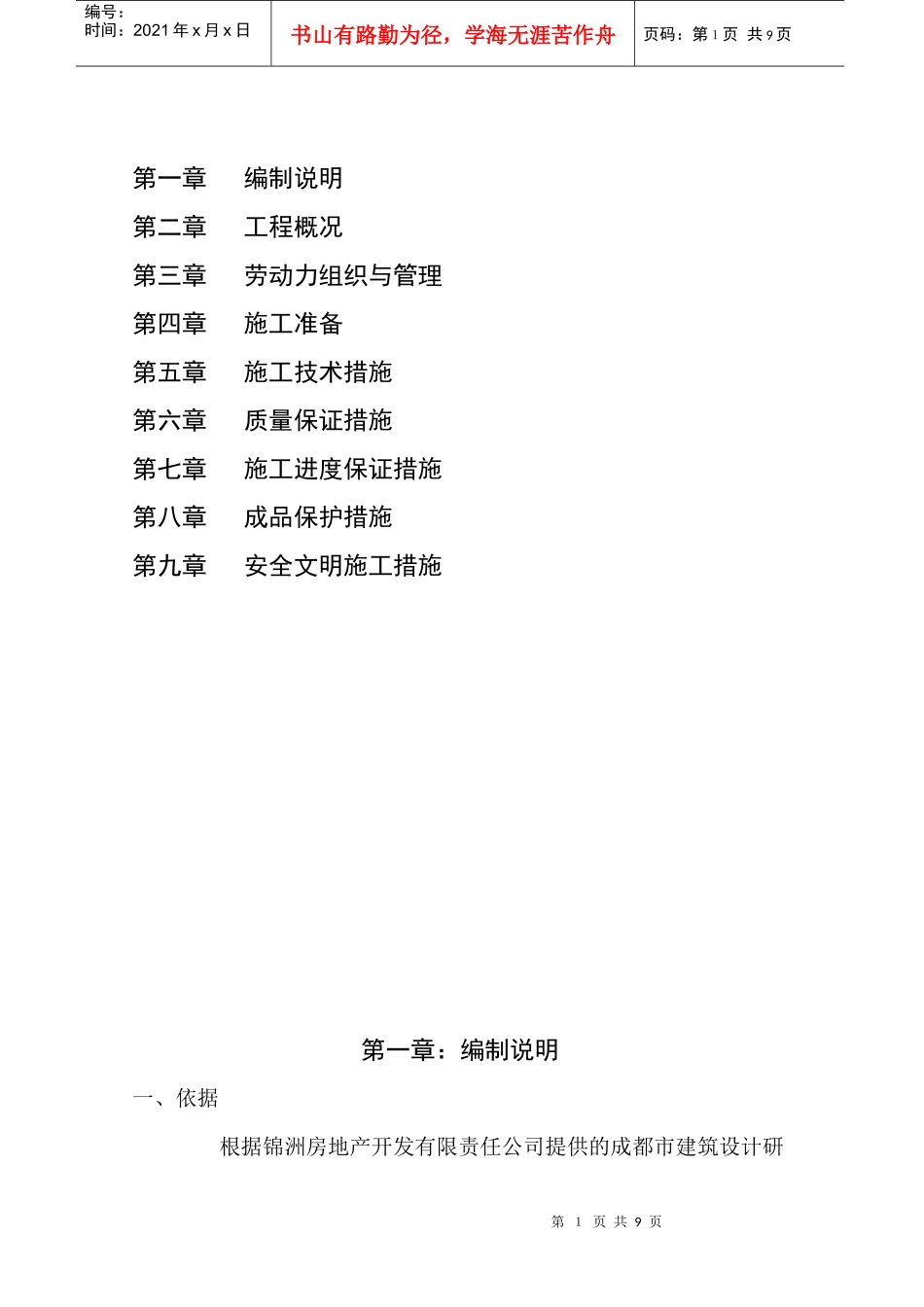

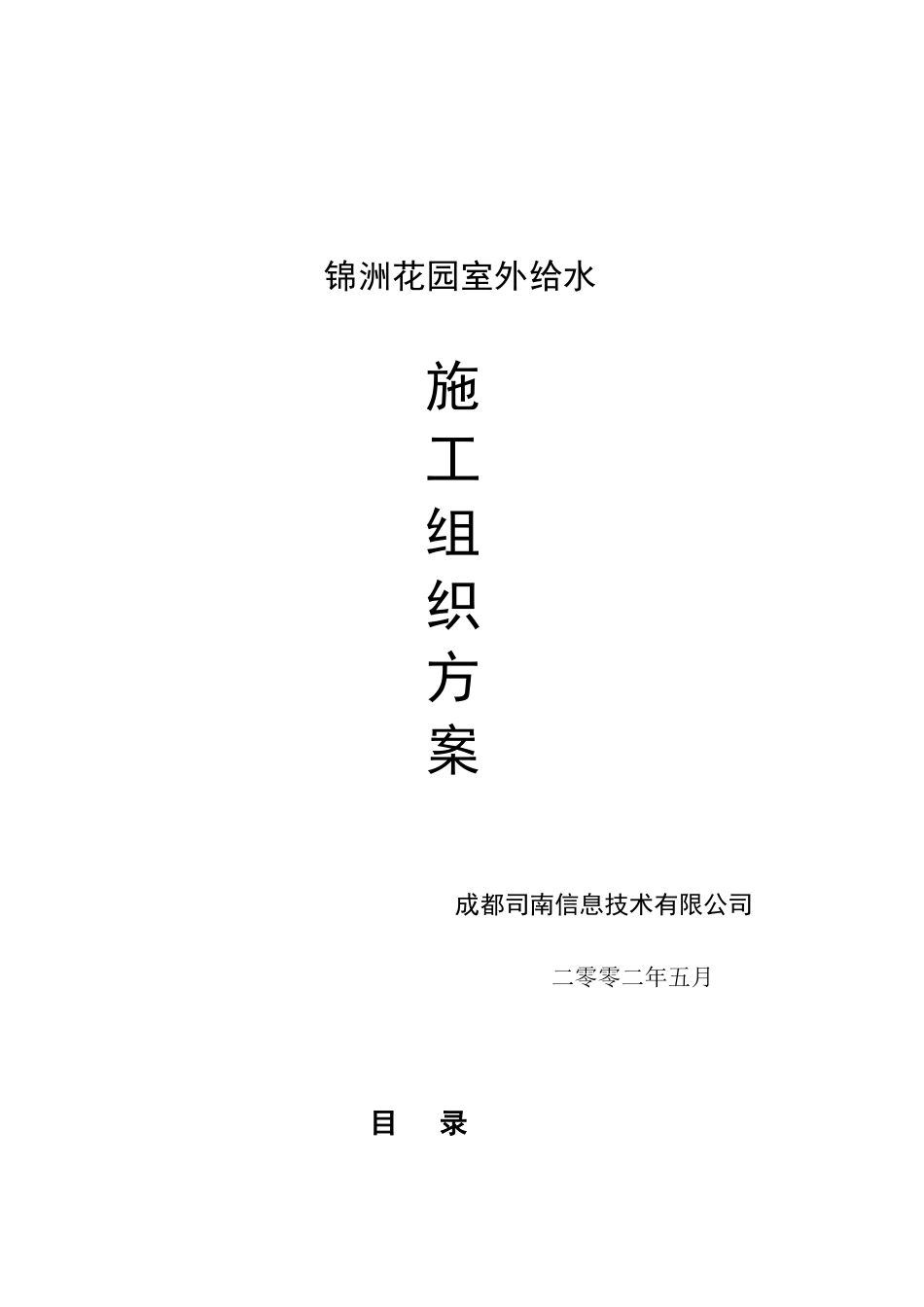

锦洲花园室外给水施工组织方案成都司南信息技术有限公司二零零二年五月目录第１页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共9页第一章编制说明第二章工程概况第三章劳动力组织与管理第四章施工准备第五章施工技术措施第六章质量保证措施第七章施工进度保证措施第八章成品保护措施第九章安全文明施工措施第一章：编制说明一、依据根据锦洲房地产开发有限责任公司提供的成都市建筑设计研第２页共9页第１页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共9页究院设计的2001092-00水施改1/1施工图纸为编制依据。二、所采用的有效国家标准图籍、施工规范1、采暖、卫生工程施工与验收规范（GB50242-2002）2、给排水施工标准图籍（96S3）3、给排水施工标准图籍（96S2）4、给排水施工标准图籍（96S1）5、建筑安装工程质量评定标准。第二章工程简介该工程为室外给水，位于三官堂街锦洲花园内，设计为两组环网，一组消防和生活共用，另一组为商业用水。由成都市建筑设计研究院设计。该工程采用聚乙烯（PE）管热熔接。第三章劳动力组织与管理工程负责人技术负责人第３页共9页第２页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共9页。第四章施工准备1、施工现场准备（1）临时设施搭设：根据工程规模大小、工期长短、高峰期劳动力的多少，配合土建确定临设规模。做到尽量租用或利用原有建筑物。尽量减少搭建数量，节约投资。（2）安装施工机具、设备准备：编制主要机具设备需用量计划，并按要求分期分批进场。施工机械设备安置就位后做好维护、调试工作。（3）布置好临时给水、照明、警示、消防设施：主动积极配合土建作好动力、照明、警示供电设计和安装，施工和现场临时施工用水、生活用水的布置、安装；为工程顺利进行打下基础。项目经理责任工长现场技术负责人管道现场工长材料采购员材料保管员生产班组长质量安全员内业技术员管道预算员第４页共9页第３页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共9页（4）制定劳动力需用量计划：确定管道工、电工、焊工人员的数量，并按工程进度分期、分批有计划、有步骤进场。（5）做好各级人员的安全技术交底。要求书面形式，做好记录。2、技术准备：（1）熟悉和审查图纸，对图纸的合理化建议：配合土建，邀请设计、建设单位、监理单位参加图纸会审，提出、整理好“图纸会审记要”。并由建设单位正式行文，参加各单位加盖公章，作为设计图纸同时使用的技术文件。（2）编制好本工程的施工作业指导书。（3）编制物质需要量安排计划。（4）预制构件制作与铁构件加设备。（5）主要机具需用量表第五章施工技术措施第５页共9页第４页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５页共9页管道安装工程根据该工程的特殊情况，制定以下施工技术措施：一、土建的外架拆除后，根据市政排水管道的进度进行具体安排。二、清除场地上的障碍物，根据施工图放线。三、人工挖沟槽，根据管材厂家说明的要求和施工工范的要求，沟底宽要求如下：单根管道Φ280-900MM，Φ250-800MM，Φ110-700MM，Φ90-Φ63：600MM。两根或三根并排走的管道时，不低于1000MM。沟底不应有建筑垃圾等坚硬物。四、管道敷设①、根据操作规范和技术要求预制的管道，待沟槽待技术人员验收合格后，放入200MM厚的砂垫层(保护管道在土沉降过程中以防坚硬物损伤管道。)②、因考虑塑料管材的线形膨胀系数较大，给水环网每周边均100米以上，有的达200多米，所以在每边设置一个膨胀弯，缓解管道的膨胀或收缩引起的拉裂伤。③、在确定沟槽中管道符合设计和施工规范后，分段进行水压试验，合格后方能回填。五、回填：注意砖头、混凝土等坚硬物体不能直接接触给水管道，尽量采用干净素土回填。第六章质量保证措施1、实行一票否决权制度。单位工程现场均设专职质检员，监督检查第６页共9页第５页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第６页共9页每一个工序验收合格后，方能隐蔽进行下一道工序的施工，并作好记录。2、...
