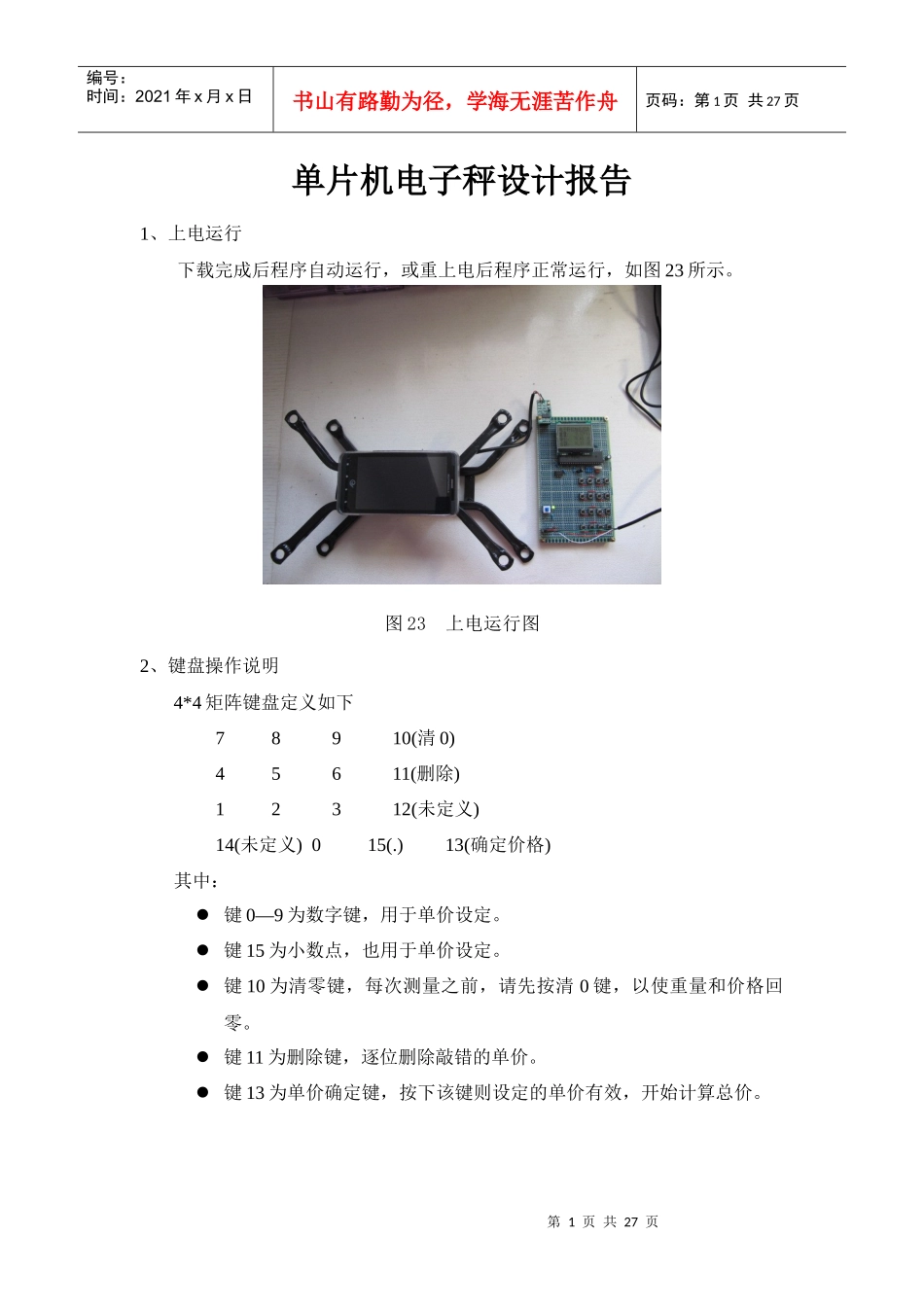

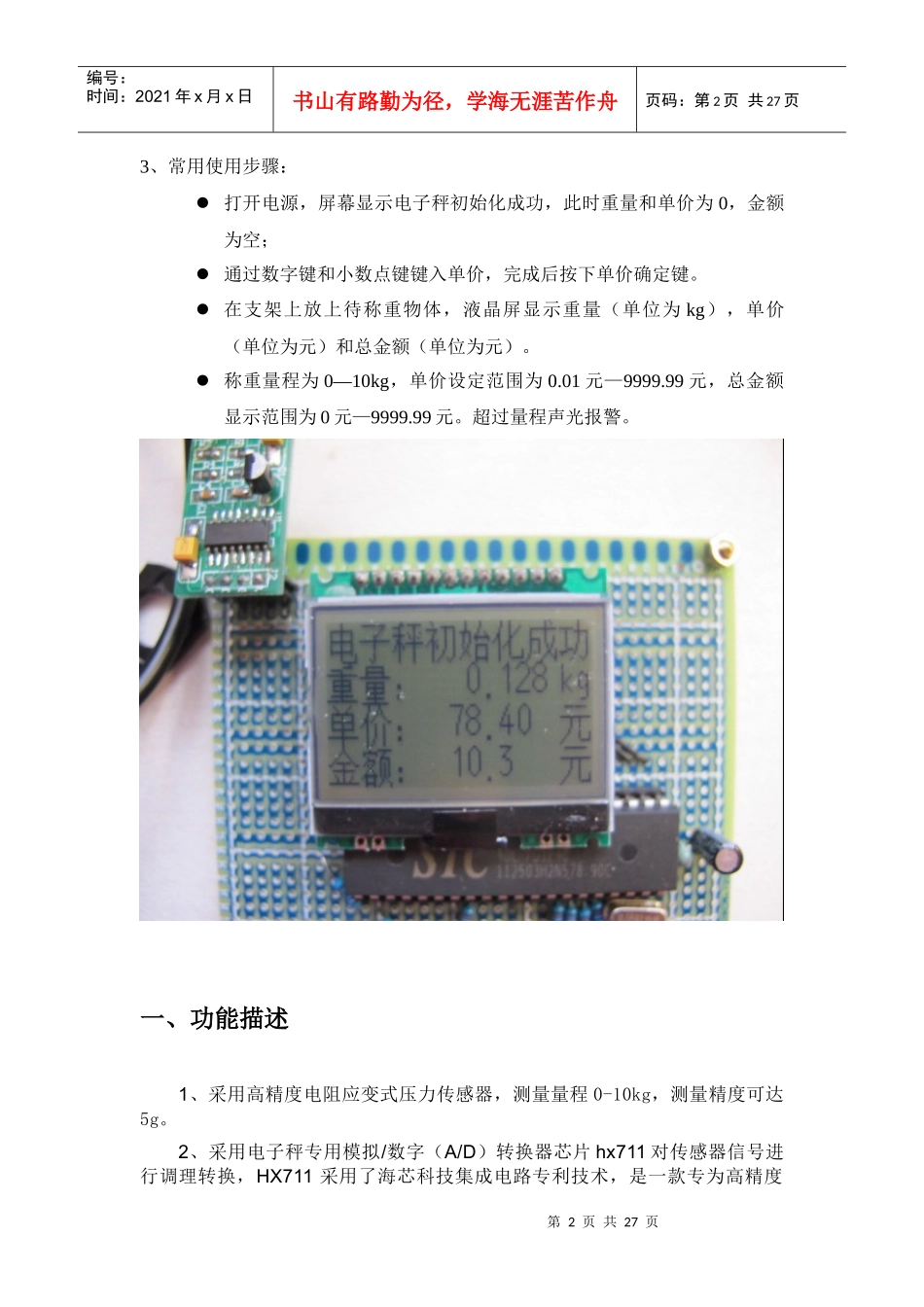

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页单片机电子秤设计报告1、上电运行下载完成后程序自动运行，或重上电后程序正常运行，如图23所示。图23上电运行图2、键盘操作说明4*4矩阵键盘定义如下78910(清0)45611(删除)12312(未定义)14(未定义)015(.)13(确定价格)其中：键0—9为数字键，用于单价设定。键15为小数点，也用于单价设定。键10为清零键，每次测量之前，请先按清0键，以使重量和价格回零。键11为删除键，逐位删除敲错的单价。键13为单价确定键，按下该键则设定的单价有效，开始计算总价。第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页3、常用使用步骤：打开电源，屏幕显示电子秤初始化成功，此时重量和单价为0，金额为空；通过数字键和小数点键键入单价，完成后按下单价确定键。在支架上放上待称重物体，液晶屏显示重量（单位为kg），单价（单位为元）和总金额（单位为元）。称重量程为0—10kg，单价设定范围为0.01元—9999.99元，总金额显示范围为0元—9999.99元。超过量程声光报警。一、功能描述1、采用高精度电阻应变式压力传感器，测量量程0-10kg，测量精度可达5g。2、采用电子秤专用模拟/数字（A/D）转换器芯片hx711对传感器信号进行调理转换，HX711采用了海芯科技集成电路专利技术，是一款专为高精度第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页电子秤而设计的24位A/D转换器芯片。3、采用STC89C52单片机作为主控芯片，实现称重、计算价格等主控功能。4、采用128*64汉字液晶屏显示称重重量、单价、总价等信息。5、采用4*4矩阵键盘进行人机交互，键盘容量大，操作便捷。6、具有超量程报警功能，可以通过蜂鸣器和LED灯报警。7、系统通过USB电源供电，单片机程序也可通过USB线串行下载。二、硬件设计1、硬件方案单片机电子秤硬件方案如图1所示：图1单片机电子秤硬件方案称重传感器感应被测重力，输出微弱的毫伏级电压信号。该电压信号经过电子秤专用模拟/数字（A/D）转换器芯片hx711对传感器信号进行调理转换。HX711采用了海芯科技集成电路专利技术，是一款专为高精度电子秤而设计的24位A/D转换器芯片，内置增益控制，精度高，性能稳定。HX711芯片通过2线串行方式与单片机通信。单片机读取被测数据，进行计算转换，再液晶屏上显示出来。矩阵键盘主要用于计算金额。当被测物体重量得到后，用户可以通过矩阵键盘输入单价，电子秤自动计算总金额并在液晶屏显示。电源系统给单片机、第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页HX711电路及传感器供电。2、称重传感器传感器是测量机构最重要的部件。称重传感器本身具有单调性，其主要参数指标是灵敏度、总误差和温度漂移。(1)灵敏度称重传感器的电灵敏度为满负荷输出电压与激励电压的比值，典型值是2mV/V。当使用2mV/V灵敏度和5V激励电压的传感器时，其满度输出电压为10mV。通常，为了使用称重传感器线性度最好的一段称重范围，应当仅使用满度范围的三分之二。因此满度输出电压应当大约为6mV。当电子秤应用于工业环境时，在6mV满度范围内测量微小的信号变化并非易事。(2)总误差总误差是指输出误差和额定误差的比值。典型电子秤的总误差指标大约是0.02%，这一技术指标相当重要，它限制了使用理想信号调节电路所能达到的精确度，决定了ADC分辨率的选择以及放大电路和滤波器的设计。(3)漂移称重传感器也产生与时间相关的漂移。目前常用的称重传感器有电阻应变式压力传感器、电容压力传感器、压电式压力传感器。选用时应按稳定行、精度登记、寿命和安装环境要求考虑，其主要特点如下：(1)电容式压力传感器稳定性较差，精度和灵敏度较高，寿命较短，对环境要求苛刻，不易长距离传输。(2)压电式压力传感器稳定性好，精度和灵敏度高，寿命长，但大量程的压力传感器尚待进一步研究。(3)电阻应变式压力传感器稳定性较好，精度和灵敏度较高，寿命较长，对测量环境要求不太严格。综上所述，选用电阻应变式压力...
