苏州某机电公司新建厂房电气施工组织设计VIP专享VIP免费

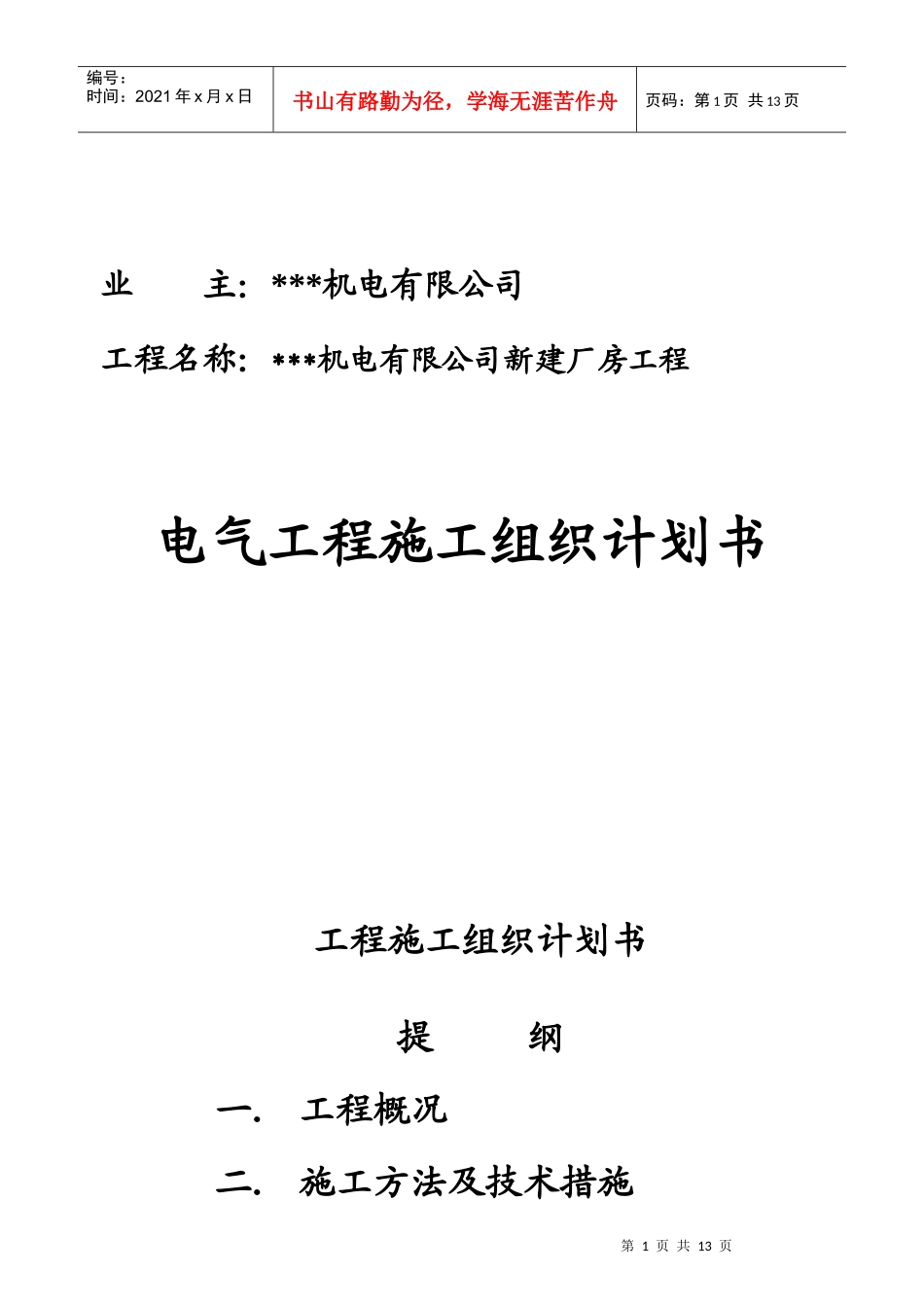

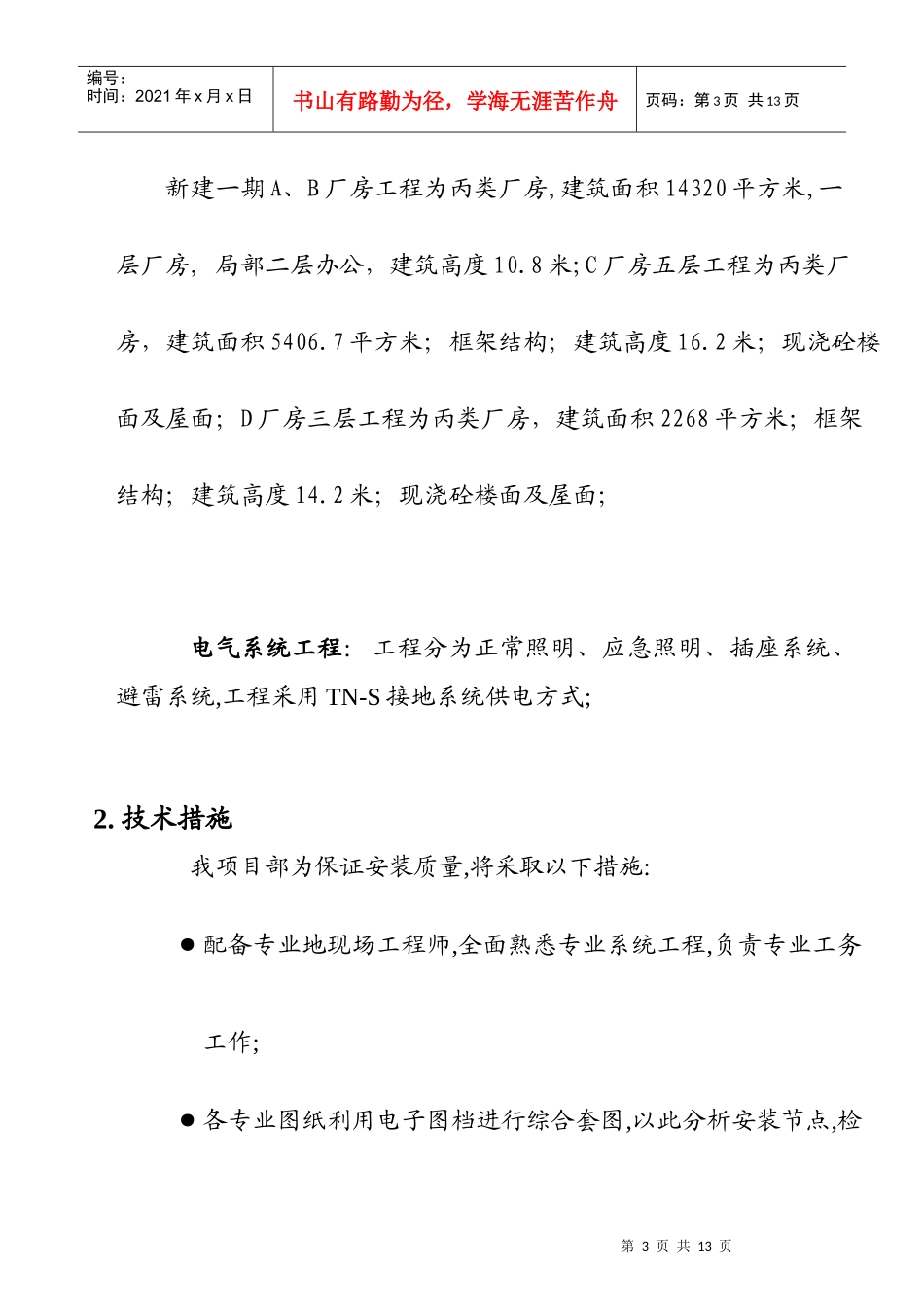

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页业主：***机电有限公司工程名称：***机电有限公司新建厂房工程电气工程施工组织计划书工程施工组织计划书提纲一．工程概况二．施工方法及技术措施第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页三．工程品质及安全措施一．工程概况1.基本情况该工程系***有限公司新建厂房电气系统工程.该工程图纸是由***设计有限责任公司设计。工程地点位于***该工程主体概况:第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页新建一期A、B厂房工程为丙类厂房,建筑面积14320平方米,一层厂房,局部二层办公，建筑高度10.8米;C厂房五层工程为丙类厂房，建筑面积5406.7平方米；框架结构；建筑高度16.2米；现浇砼楼面及屋面；D厂房三层工程为丙类厂房，建筑面积2268平方米；框架结构；建筑高度14.2米；现浇砼楼面及屋面；电气系统工程:工程分为正常照明、应急照明、插座系统、避雷系统,工程采用TN-S接地系统供电方式;2.技术措施我项目部为保证安装质量,将采取以下措施:●配备专业地现场工程师,全面熟悉专业系统工程,负责专业工务工作;●各专业图纸利用电子图档进行综合套图,以此分析安装节点,检第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页讨管路之走向,设备之排布,达到美观.可靠.有效;●在套图地基础上,制作大样图,以此解决安装高程配合问题;●所套图纸及大样图均送监理和业主审核;●在施工预埋之前,制作预埋清单,并分专业进行技术交底;●在预埋施工阶段加强排查工作,防止漏.错预埋发生;●主体预埋完成后,清理预埋件时注重主体之完整性与美观;●管路施做时,按先主管,后干管,再支管地顺序进行;●电气安装在穿完线后,需检测绝缘电阻合格后,方可安装设备;●配备专业资料员,全程实时制作工程资料;●完备地质量检验流程(业主抽检.监理全检.全面自检);二.施工方法及技术措施1.电气工程安装施工方法第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页1.1电气安装应按国家标准《电气装置安装工程施工及验收规范》GB233-2002和《建筑电气安装工程质量检查评定标准》GBJ304-2002的有关规定执行.1.2民用电器应按照施工图要求做好管线.配电箱.盘.接线盒.开关盒的预埋工作,在装修吊顶龙骨安装过程中,电气施工应及时把线管按图纸要求敷设好,把灯头盒.接线盒用铅丝绑牢固定在吊筋上,或用电焊固定在钢筋上,用铁丝将线管绑扎,穿入钢丝,并将线管口用塞头堵住.1.3电气配线时,敷设的导线应便于检查.更换.维修.中间连接和分支连接均采用焊接.线夹.压接.导线在管内不得有接头和扭结,其接头应在接线盒内,多余线清理完毕后,必须做好线路绝缘测试,照明线路采用不同颜色的导线进行区别.1.4装修工程粉刷完毕后,就可以开始穿线,油漆结束后安装各类灯具.插座.开关配电箱盘芯等电器设施.2.干线工程安装施工方法2.1盘.箱.柜安装2.1.1工艺流程土建工程检查设备开箱检查设备搬运盘(柜)稳装盘(柜)上方线槽配制盘(柜)接线盘(柜)试验调整送电运行验收第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页2.1.2工序控制A.基础标线,轴线符合设计要求,墙面.层顶粉刷完成,无漏水,门窗及玻璃安装完,门上锁,地面工程完工,场地干净,道路畅通.B.按照设计要求校对设备本体及配件,备件的型号.规格.数量及随箱资料应齐全.C.运输应平稳,吊点应正确,进入室门采用液压平台移入就位.D.型钢安装偏差(表1)项次项目允许偏差(mm)范围1不平度1.00每米不平度5.00全长2水平度1.00每米水平度5.00全长第7页共13页第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页E.盘(柜)安装盘(柜)安装允许偏差(表2)项次项目允许偏差（mm）范围1垂直度1.50每米2水平度2.00相邻两柜顶部3水平度5.00成列柜顶部4不平度1.00相邻两柜顶部5不平度5.00成列柜顶部6相间距离2.00注:稳装就位偏差符合要求后,一般低压...
