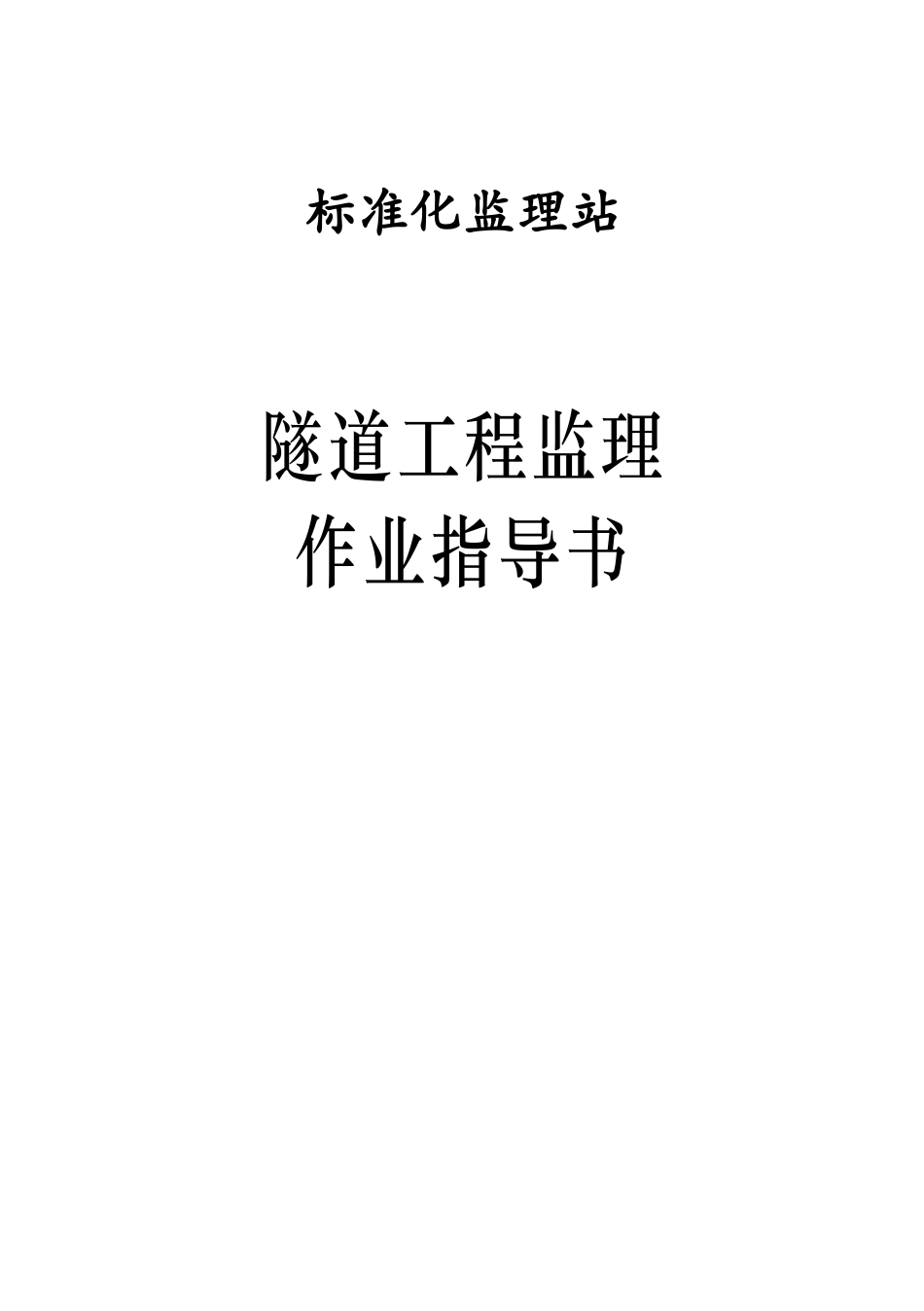

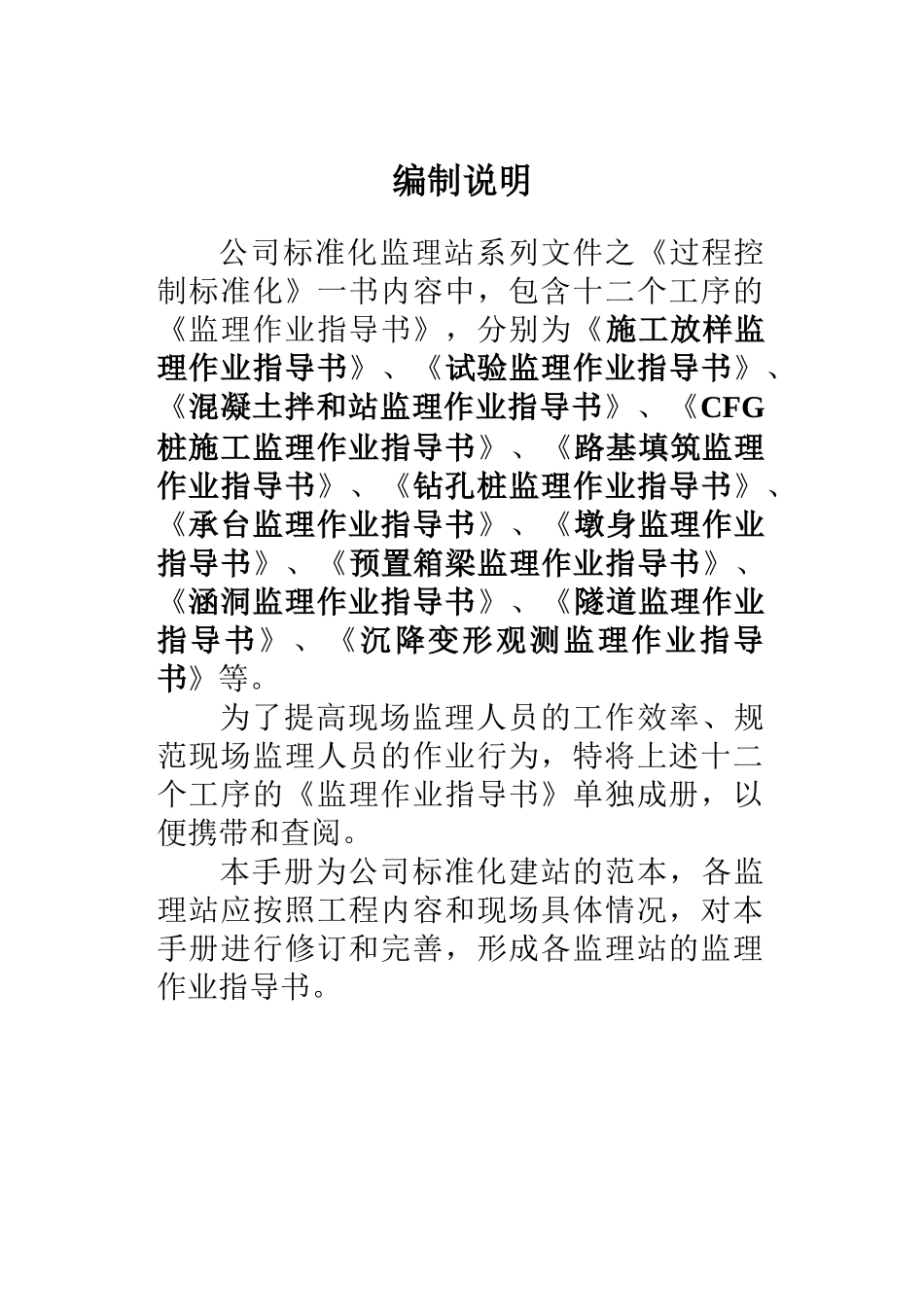

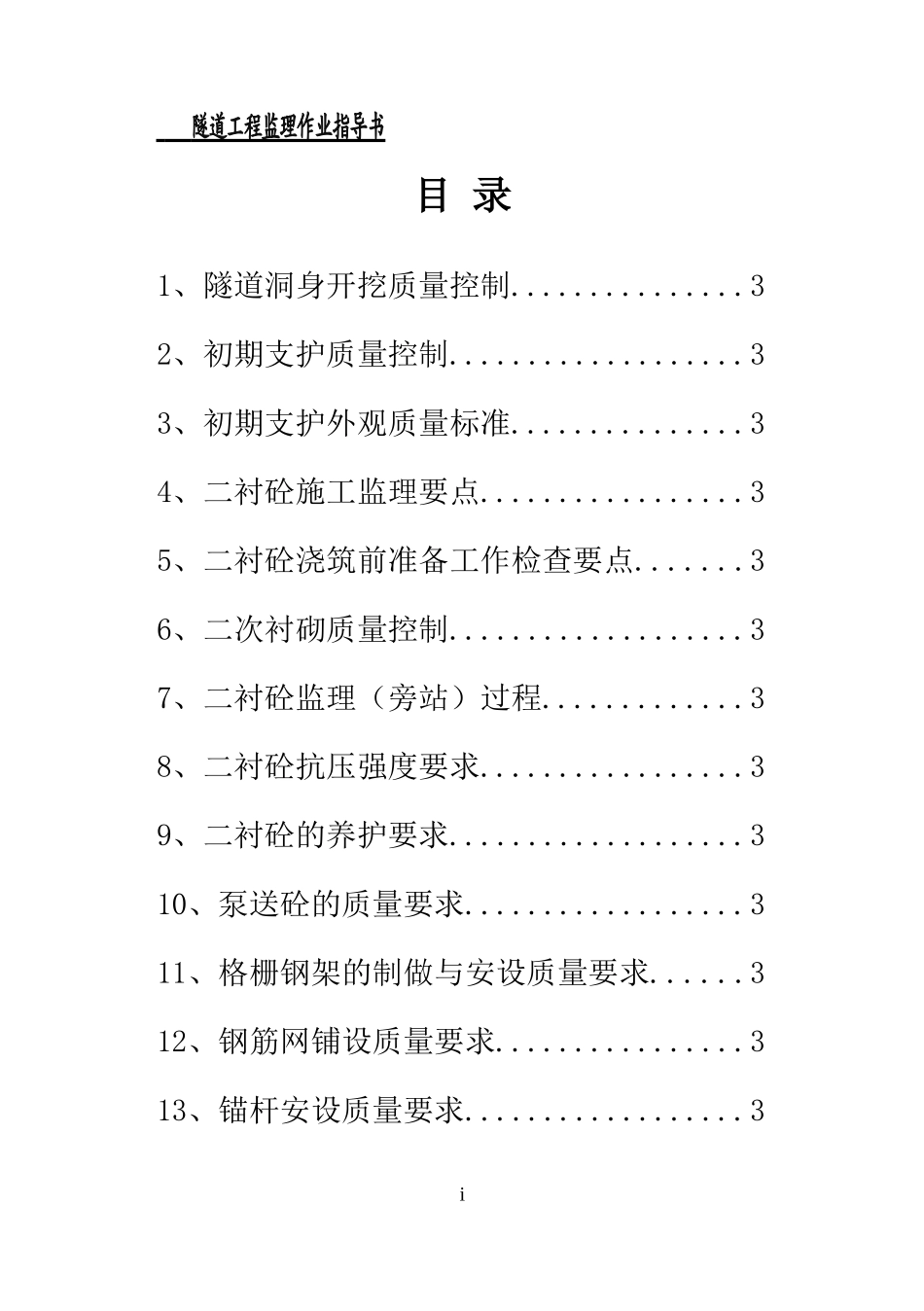

标准化监理站隧道工程监理作业指导书编制说明公司标准化监理站系列文件之《过程控制标准化》一书内容中，包含十二个工序的《监理作业指导书》，分别为《施工放样监理作业指导书》、《试验监理作业指导书》、《混凝土拌和站监理作业指导书》、《CFG桩施工监理作业指导书》、《路基填筑监理作业指导书》、《钻孔桩监理作业指导书》、《承台监理作业指导书》、《墩身监理作业指导书》、《预置箱梁监理作业指导书》、《涵洞监理作业指导书》、《隧道监理作业指导书》、《沉降变形观测监理作业指导书》等。为了提高现场监理人员的工作效率、规范现场监理人员的作业行为，特将上述十二个工序的《监理作业指导书》单独成册，以便携带和查阅。本手册为公司标准化建站的范本，各监理站应按照工程内容和现场具体情况，对本手册进行修订和完善，形成各监理站的监理作业指导书。隧道工程监理作业指导书目录1、隧道洞身开挖质量控制...............32、初期支护质量控制...................33、初期支护外观质量标准...............34、二衬砼施工监理要点.................35、二衬砼浇筑前准备工作检查要点.......36、二次衬砌质量控制...................37、二衬砼监理（旁站）过程.............38、二衬砼抗压强度要求.................39、二衬砼的养护要求...................310、泵送砼的质量要求..................311、格栅钢架的制做与安设质量要求......312、钢筋网铺设质量要求................313、锚杆安设质量要求..................3i隧道工程监理作业指导书14、喷射砼质量要求....................315、防水砼的材料质量要求..............316、隧道防排水质量控制................317、地质不良地段、特殊岩性地段隧道施工质量控制..............318、加强施工监控量测控制..............319、监控量测..........................3ii第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页隧道工程监理作业指导书1、隧道洞身开挖质量控制隧道的施工，宜采用短开挖、弱爆破、强支撑、快衬砌的施工工序。洞身开挖应采用正台阶、全断面及中壁法开挖，光面爆破为主要开挖方法，对于不同地层的开挖方法及开挖进尺严格控制，尽可能减少对围岩的扰动，做到不欠挖、少超挖，为下道工序施工打好基础。另外，在隧道爆破作业方面，要求施工采用光面爆破技术、控制好开挖断面，使几何断面尺寸尽可能地接近设计轮廓线，为喷锚初期支护与围岩密贴共同变形创造条件。本标段隧道开挖除考虑施工误差，还要考虑预留变形量，变形量大小以设计图规定为准。每次开挖后，对净空断面进行检查，严格控制欠挖，超挖值宜符合设计规定。第2页共38页第1页共38页检查炮孔质量（1）周边眼间距、倾角（2）开挖轮廓线（3）掏槽眼质量（1）单孔装药量（2）装药结构爆破效果检查（1）炮孔痕留情况（2）开挖轮廓线的超欠挖情况（3）岩石块度开挖断面测量填写开挖质检单编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页开挖监理流程图：2、初期支护质量控制初期支护是隧道衬砌结构的主要承载结第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页构，初期支护施工质量的优劣，直接影响围岩的稳定，施工安全，乃至隧道衬砌结构的耐久性。因此现场监理应要求喷锚初期支护及时施做、紧跟开挖掌子面，起到控制围岩变形，充分发挥围岩自身承载力的作用。喷混凝土的材料、规格、配合比、外加剂的种类和强度须符合设计和规范要求；喷混凝土的厚度须符合设计要求。喷混凝土、或初期支护系列锚杆、超前砂浆锚杆、超前注浆小导管或钢支撑等施工支护须按设计要求施工。支护构件、锚杆及钢支撑的布置长度及其材质、规格应符合规范和设计要求。系列锚杆安装后，检查应做抗拔实验，同组28天的抗拔力均值不低于设计值的90%；钢筋网的保护层不小于2cm。钢带和钢架的保护层不小于4cm,必要时抽检。钢支撑的强度和刚度应符合设计要求；接头和纵向连接杆应按设计施第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为...
