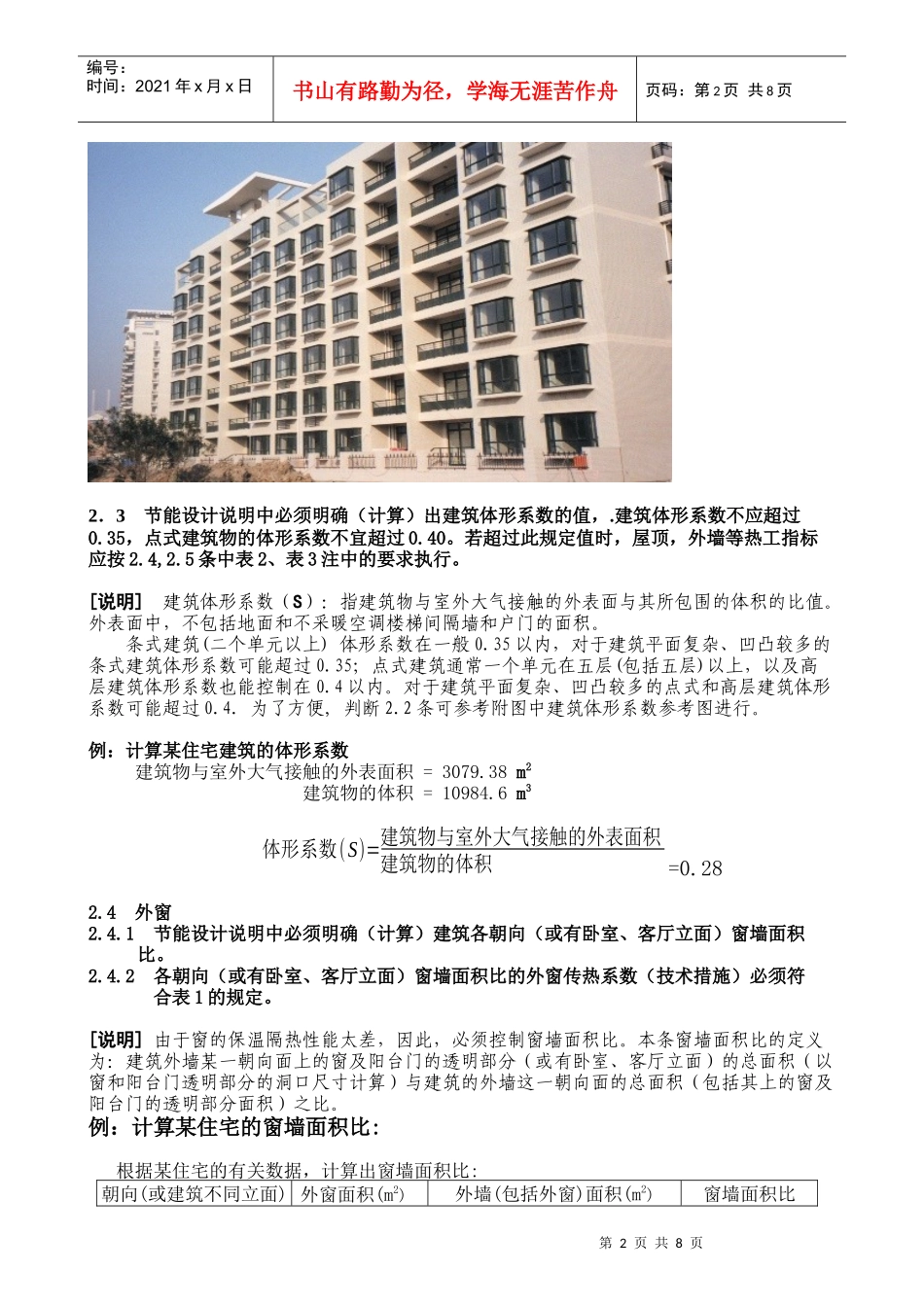

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页建筑节能设计施工图说明指南(住宅建筑)1.建筑节能设文件深度施工图设计文件必须要有节能设计内容（例如设计说明中应有建筑节能设计章、节），内容包括：1．1建筑小区、单体节能设计基本情况及气候条件介绍1．2设计依据性文件、规范、标准：1．3典型单体（栋号）节能设计规定性指标：（1）建筑体形系数的计算值；（2）窗墙面积比计算值及设计选用窗的传热系数值；（3）屋面典型构造层次（或构造设计节点图）及平均传热系数设计值；（4）外墙典型构造层次（或构造设计节点图）及平均传热系数设计值；2．技术内容2．1建筑小区、单体节能设计基本情况及气候条件介绍成都地处川西盆地,属于亚热带湿润季风气候。夏季气温较高、湿度大、风速小、潮湿闷热；冬季气温低、湿度大、日照率低，阴冷潮湿。气象参数如下：年平均温度16.1℃;最冷月平均温度5.4℃;极端最低温度-5.9℃最热月平均温度25.5℃极端最高温度37.3℃冬季平均相对湿度85%夏季平均相对湿度80%全年日照率28%冬季日照率14%冬、夏季主导风向NNE主导风向频率33%夏季平均风速1.4米/秒2．2设计依据性文件、规范、标准：（1）《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001；（2）《四川省夏热冬冷地区居住建筑节能设计标准》DB51/5027=2002（3）《工程建设标准强制性条文》（房屋建筑部分）2.室内环境设计2.1热工与建筑节能部分；（4）建设主管部门有关建筑节能设计的相关文件、规定；（5）施工图设计文件审核技术软件。例：对某住宅进行节能设计:1．建筑面积：3400m2；2．结构类型：异型框架结构；3．建筑高度层数：建筑总高度24.4m，房间层高3.0m，层数6层，部分跃7层；4．建筑总长48.7m,建筑宽11.4m。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页2．3节能设计说明中必须明确（计算）出建筑体形系数的值，.建筑体形系数不应超过0.35，点式建筑物的体形系数不宜超过0.40。若超过此规定值时，屋顶，外墙等热工指标应按2.4,2.5条中表2、表3注中的要求执行。[说明]建筑体形系数（S）：指建筑物与室外大气接触的外表面与其所包围的体积的比值。外表面中，不包括地面和不采暖空调楼梯间隔墙和户门的面积。条式建筑(二个单元以上)体形系数在一般0.35以内，对于建筑平面复杂、凹凸较多的条式建筑体形系数可能超过0.35；点式建筑通常一个单元在五层(包括五层)以上，以及高层建筑体形系数也能控制在0.4以内。对于建筑平面复杂、凹凸较多的点式和高层建筑体形系数可能超过0.4.为了方便,判断2.2条可参考附图中建筑体形系数参考图进行。例：计算某住宅建筑的体形系数建筑物与室外大气接触的外表面积=3079.38m2建筑物的体积=10984.6m3体形系数(S)=建筑物与室外大气接触的外表面积建筑物的体积=0.282.4外窗2.4.1节能设计说明中必须明确（计算）建筑各朝向（或有卧室、客厅立面）窗墙面积比。2.4.2各朝向（或有卧室、客厅立面）窗墙面积比的外窗传热系数（技术措施）必须符合表1的规定。[说明]由于窗的保温隔热性能太差，因此，必须控制窗墙面积比。本条窗墙面积比的定义为：建筑外墙某一朝向面上的窗及阳台门的透明部分（或有卧室、客厅立面）的总面积（以窗和阳台门透明部分的洞口尺寸计算）与建筑的外墙这一朝向面的总面积（包括其上的窗及阳台门的透明部分面积）之比。例：计算某住宅的窗墙面积比:根据某住宅的有关数据，计算出窗墙面积比:朝向(或建筑不同立面)外窗面积(m2)外墙(包括外窗)面积(m2)窗墙面积比第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页东10.523.90.038南493.61022.40.48西10.523.90.038北2901090.40.29注:窗墙面积比按以下公式计算：窗墙面积比=各朝向(或建筑不同立面)外窗面积各朝向外墙面积(包括外窗的面积)根据所计算的各朝向窗墙面积比和《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001中表4.0.4所规定的不同朝向、不同窗墙面积比的外窗传热系数确定外窗朝向(或建筑不同立面)传热系数KW/(m2·K)外窗的技术要求东4.7断热桥的铝...
