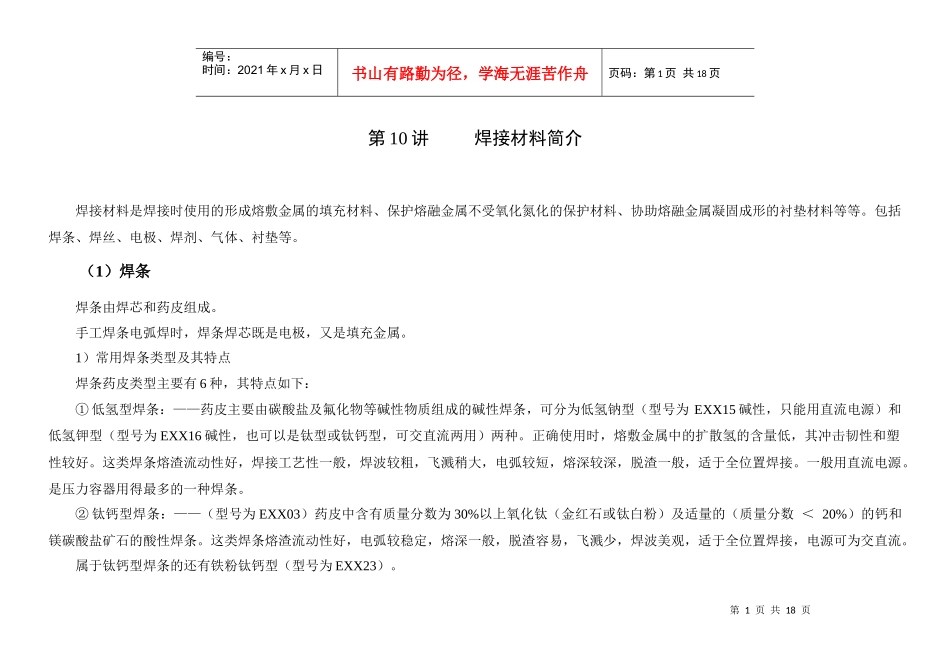

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页第10讲焊接材料简介焊接材料是焊接时使用的形成熔敷金属的填充材料、保护熔融金属不受氧化氮化的保护材料、协助熔融金属凝固成形的衬垫材料等等。包括焊条、焊丝、电极、焊剂、气体、衬垫等。（1）焊条焊条由焊芯和药皮组成。手工焊条电弧焊时，焊条焊芯既是电极，又是填充金属。1）常用焊条类型及其特点焊条药皮类型主要有6种，其特点如下：①低氢型焊条：——药皮主要由碳酸盐及氟化物等碱性物质组成的碱性焊条，可分为低氢钠型（型号为EXX15碱性，只能用直流电源）和低氢钾型（型号为EXX16碱性，也可以是钛型或钛钙型，可交直流两用）两种。正确使用时，熔敷金属中的扩散氢的含量低，其冲击韧性和塑性较好。这类焊条熔渣流动性好，焊接工艺性一般，焊波较粗，飞溅稍大，电弧较短，熔深较深，脱渣一般，适于全位置焊接。一般用直流电源。是压力容器用得最多的一种焊条。②钛钙型焊条：——（型号为EXX03）药皮中含有质量分数为30%以上氧化钛（金红石或钛白粉）及适量的（质量分数＜20%）的钙和镁碳酸盐矿石的酸性焊条。这类焊条熔渣流动性好，电弧较稳定，熔深一般，脱渣容易，飞溅少，焊波美观，适于全位置焊接，电源可为交直流。属于钛钙型焊条的还有铁粉钛钙型（型号为EXX23）。第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页③钛铁矿型焊条：——（型号为EXX0l）药皮中含有质量分数为30%以上钛铁矿一定量的碳酸盐的酸性焊条。这类焊条熔渣流动性良好，电弧稍强，熔深较深，烙渣覆盖良好，脱渣容易，飞溅一般，焊波整齐，适于全位置焊接，可交直流两用。④高钛型焊条：——药皮中以氧化钛为主要组成物，其质量分数≥35％的酸性焊条，可分为高钛钠型（型号为EXX12）和高钛钾型（型号为EXX13）两种。这类焊条电弧稳定，引弧容易，熔深较浅、熔渣覆盖良好、焊波美观、脱渣容易、飞溅少，适于全位置焊接，可交直流焊接。但熔敷金属的塑性和抗裂性较差。EXX14、EXX24是铁粉钛型焊条，后者比前者铁粉量更多些。⑤高纤维素型焊条：——药皮中含有多量有机物的酸性焊条。可分为高纤维素钠型（型号为EXX10）和高纤维素钾型（型号为EXX11）两种。纤维素含量约占药皮总量的20%～30%。这类焊条的纤维素产生大量气体保护熔敷金属，电弧吹力强，熔深深，熔化速度快，脱渣少，飞溅一般，适于全位置焊接，尤其是立焊和仰焊，也可向下焊，可交直流两用。⑥氧化铁型焊条：——（型号为EXX20、EXX22，20不适用于薄板焊接，而22适用于薄板焊接）药皮中含有多量氧化铁及二氧化硅组成物的酸性焊条。这类焊条熔化速度快，焊接生产率高，电弧稳定，引弧容易，熔深较深，飞溅稍多，最适合中厚板平焊，立焊和仰焊的操作性能较差，熔敷金属抗裂性较好，可交直流两用。2）国产焊条的分类一般有三种分类方法：按焊条用途分（即按《焊接材料产品样本》分类）①结构钢焊条，以“结”字或“J”表示；②钼和铬钼耐热钢焊条，以“热”字或“R”表示；③不锈钢焊条，以“铬”和“奥”字或“G”或“A”表示；④堆焊焊条，以“堆”字或“D”表示；第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页⑤低温钢焊条，以“温”字或“W”表示；⑥铸铁焊条，以“铸”字或“Z”表示；⑦镍及镍合金焊条，以“镍”或“Ni”表示；⑧铜及铜合金焊条，以“铜”或“T”表示；⑨铝及铝合金焊条，以“铝”或“L”表；⑩特殊用途焊条，以“特”或“TS”表示。按焊条药皮熔化后熔渣性质分：①酸性焊条；②碱性焊条。按药皮的类型分类见表8.2。表8.2焊条药皮类型牌号药皮类型焊接电源牌号药皮类型焊接电源××0不规定的类型不规定××5纤维素型交流或直流××1氧化钛型交流或直流××6低氢型交流或直流××2氧化钛钙型交流或直流××7低氢型直流××3钛铁矿型交流或直流××8石墨型交流或直流第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页××4氧化铁型交流或直流××9盐基型直流3）结构钢焊...
