矿井供电系统与矿用电气设备培训VIP免费

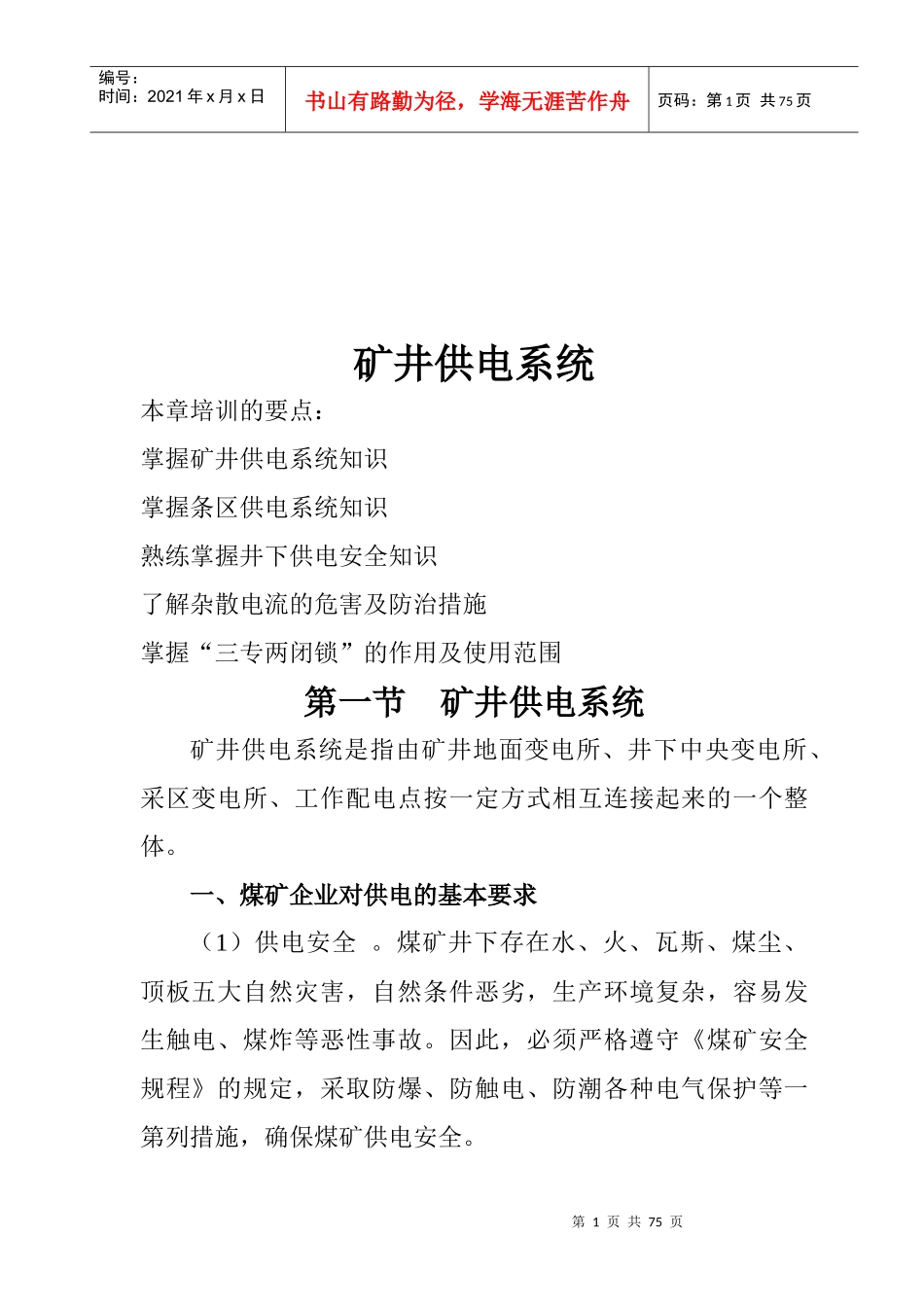

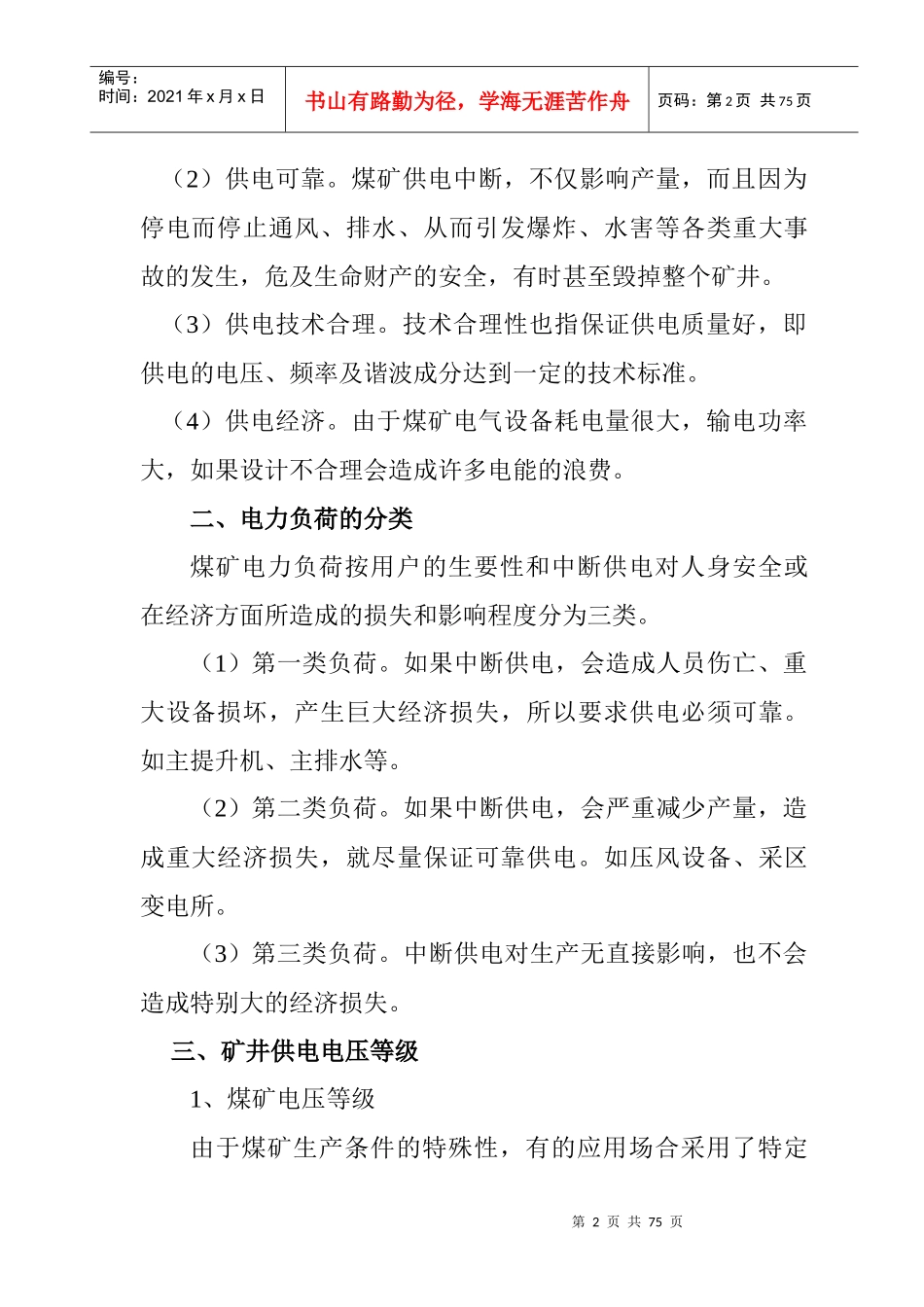

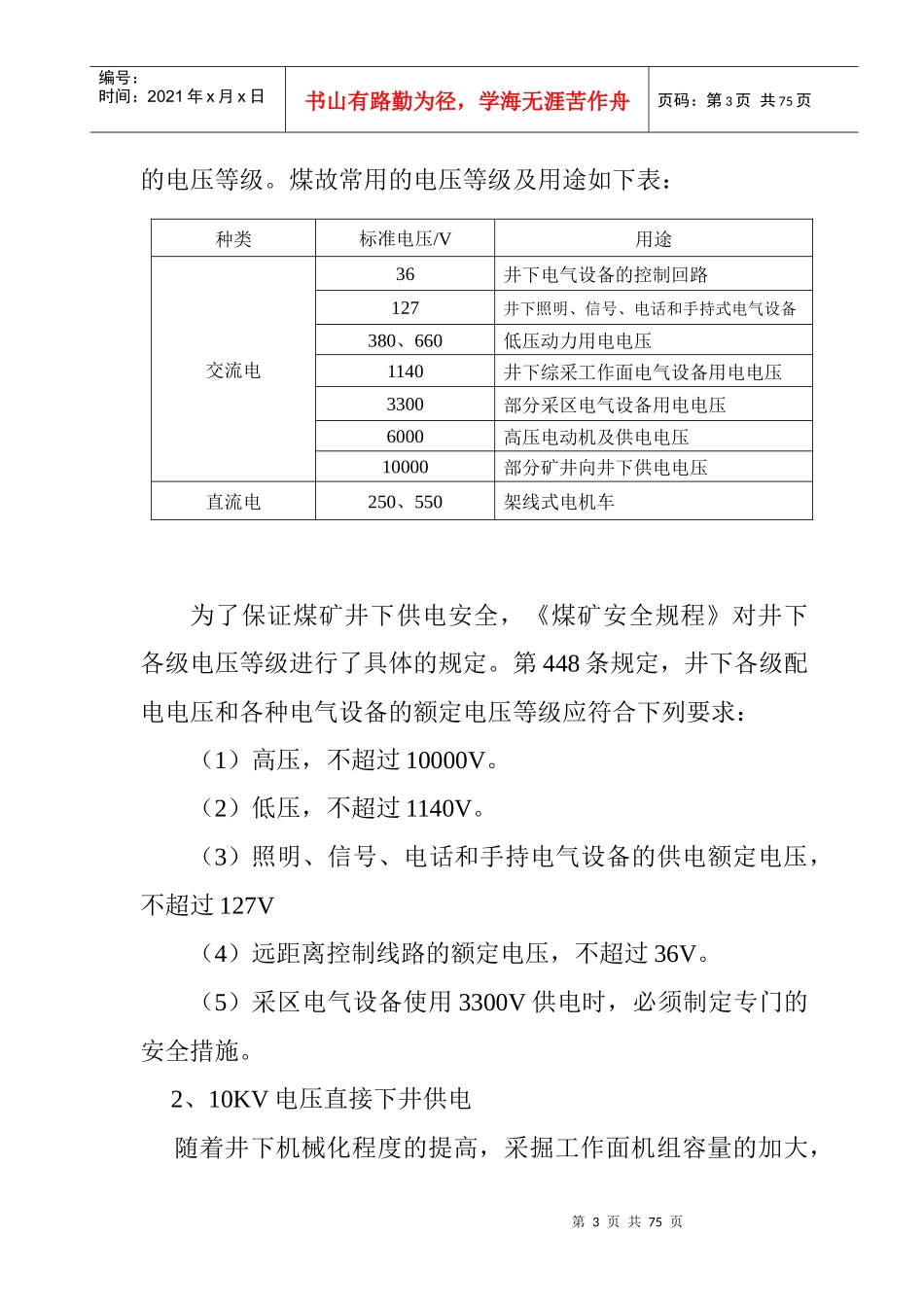

第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共75页矿井供电系统本章培训的要点：掌握矿井供电系统知识掌握条区供电系统知识熟练掌握井下供电安全知识了解杂散电流的危害及防治措施掌握“三专两闭锁”的作用及使用范围第一节矿井供电系统矿井供电系统是指由矿井地面变电所、井下中央变电所、采区变电所、工作配电点按一定方式相互连接起来的一个整体。一、煤矿企业对供电的基本要求（1）供电安全。煤矿井下存在水、火、瓦斯、煤尘、顶板五大自然灾害，自然条件恶劣，生产环境复杂，容易发生触电、煤炸等恶性事故。因此，必须严格遵守《煤矿安全规程》的规定，采取防爆、防触电、防潮各种电气保护等一第列措施，确保煤矿供电安全。第2页共75页第1页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共75页（2）供电可靠。煤矿供电中断，不仅影响产量，而且因为停电而停止通风、排水、从而引发爆炸、水害等各类重大事故的发生，危及生命财产的安全，有时甚至毁掉整个矿井。（3）供电技术合理。技术合理性也指保证供电质量好，即供电的电压、频率及谐波成分达到一定的技术标准。（4）供电经济。由于煤矿电气设备耗电量很大，输电功率大，如果设计不合理会造成许多电能的浪费。二、电力负荷的分类煤矿电力负荷按用户的生要性和中断供电对人身安全或在经济方面所造成的损失和影响程度分为三类。（1）第一类负荷。如果中断供电，会造成人员伤亡、重大设备损坏，产生巨大经济损失，所以要求供电必须可靠。如主提升机、主排水等。（2）第二类负荷。如果中断供电，会严重减少产量，造成重大经济损失，就尽量保证可靠供电。如压风设备、采区变电所。（3）第三类负荷。中断供电对生产无直接影响，也不会造成特别大的经济损失。三、矿井供电电压等级1、煤矿电压等级由于煤矿生产条件的特殊性，有的应用场合采用了特定第3页共75页第2页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共75页的电压等级。煤故常用的电压等级及用途如下表：为了保证煤矿井下供电安全，《煤矿安全规程》对井下各级电压等级进行了具体的规定。第448条规定，井下各级配电电压和各种电气设备的额定电压等级应符合下列要求：（1）高压，不超过10000V。（2）低压，不超过1140V。（3）照明、信号、电话和手持电气设备的供电额定电压，不超过127V（4）远距离控制线路的额定电压，不超过36V。（5）采区电气设备使用3300V供电时，必须制定专门的安全措施。2、10KV电压直接下井供电随着井下机械化程度的提高，采掘工作面机组容量的加大，种类标准电压/V用途交流电36井下电气设备的控制回路127井下照明、信号、电话和手持式电气设备380、660低压动力用电电压1140井下综采工作面电气设备用电电压3300部分采区电气设备用电电压6000高压电动机及供电电压10000部分矿井向井下供电电压直流电250、550架线式电机车第4页共75页第3页共75页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共75页6KV供电电压在某些矿井己不能满足要求，特别是一些大型矿甚至特大型矿井的出现，开始采用10KV电压直接下井。（1）大型矿井（2）中、小型矿井（3）供电安全措施四、矿井供电系统的类型根据矿井的井田的范围、煤层深度和地质条件，矿井供电系统分为深井供电系统和浅井供电系统。煤层深度大于150m时应采用深井供电系统，小于150m时应采用浅井供电。（1）深井供电系统。深井供电系统采用三级供电方式，即地面变电站、井下变电所和采区变电所。从井下中央变电所用高压电缆将6KV电能送到采区变电所，采区变电所变压器降到1140V、660V（380V）用低压电缆分别送到各个工作面附近的配电点，再分别送给各动力设备。如果是采工作面，6KV高压经采区变电所配电装置送到工作面附近的移动变电站，移动变电站将6KV电压降低到1140V，再分配给各用电负荷。采区巷道中的照明、信号综合保护装置供电。（2）浅井供电系统。当煤层埋藏深度小于150m时应采用浅井供电系统。浅井供电系统不是将6KV电能送至井下中央变电所进行电能分配和输送，而是由地面变电...
