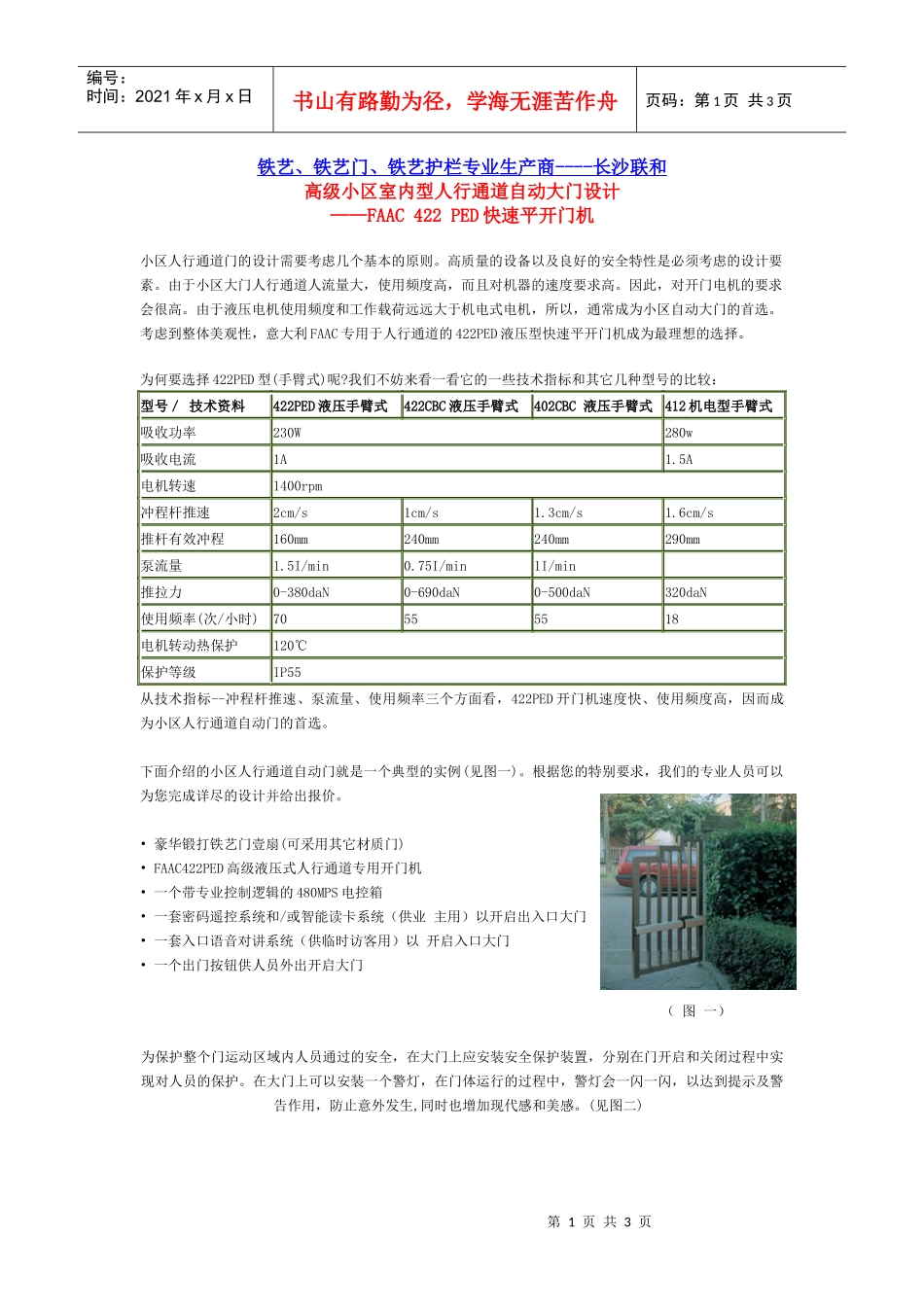

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页铁艺、铁艺门、铁艺护栏专业生产商----长沙联和高级小区室内型人行通道自动大门设计——FAAC422PED快速平开门机小区人行通道门的设计需要考虑几个基本的原则。高质量的设备以及良好的安全特性是必须考虑的设计要素。由于小区大门人行通道人流量大，使用频度高，而且对机器的速度要求高。因此，对开门电机的要求会很高。由于液压电机使用频度和工作载荷远远大于机电式电机，所以，通常成为小区自动大门的首选。考虑到整体美观性，意大利FAAC专用于人行通道的422PED液压型快速平开门机成为最理想的选择。为何要选择422PED型(手臂式)呢?我们不妨来看一看它的一些技术指标和其它几种型号的比较：型号／技术资料422PED液压手臂式422CBC液压手臂式402CBC液压手臂式412机电型手臂式吸收功率230W280w吸收电流1A1.5A电机转速1400rpm冲程杆推速2cm/s1cm/s1.3cm/s1.6cm/s推杆有效冲程160mm240mm240mm290mm泵流量1.5I/min0.75I/min1I/min推拉力0-380daN0-690daN0-500daN320daN使用频率(次/小时)70555518电机转动热保护120℃保护等级IP55从技术指标--冲程杆推速、泵流量、使用频率三个方面看，422PED开门机速度快、使用频度高，因而成为小区人行通道自动门的首选。下面介绍的小区人行通道自动门就是一个典型的实例(见图一)。根据您的特别要求，我们的专业人员可以为您完成详尽的设计并给出报价。•豪华锻打铁艺门壹扇(可采用其它材质门)•FAAC422PED高级液压式人行通道专用开门机•一个带专业控制逻辑的480MPS电控箱•一套密码遥控系统和/或智能读卡系统（供业主用）以开启出入口大门•一套入口语音对讲系统（供临时访客用）以开启入口大门•一个出门按钮供人员外出开启大门（图一）为保护整个门运动区域内人员通过的安全，在大门上应安装安全保护装置，分别在门开启和关闭过程中实现对人员的保护。在大门上可以安装一个警灯，在门体运行的过程中，警灯会一闪一闪，以达到提示及警告作用，防止意外发生,同时也增加现代感和美感。(见图二)第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页（见图二）图三422PED高级液压式人行通道专用开门机工作流程如下：自动门开关的逻辑选用自动逻辑（A逻辑）入口流程：长期用户（业主）可采用密码遥控系统或读卡感应系统开启入口大门。遥控器或感应卡可以在软件系统中设置，以实现智能管理。临时访客可采用语音对讲系统经被访业主或管理部门确认后进入小区，或在入口处领取感应卡后进入小区。门打开以后，经过一段暂停时间以后，门自动关闭。出口流程：若不对小区的人员外出进行控制，则所有人员均可通过一个外出开门按钮开门自动开启出口大门离开小区。长期用户（业主）也可采用密码遥控系统或读卡感应系统开启出口大门。临时访客若在入口处领取感应卡进入小区，则在出口处必须经管理部门确认，并回收感应卡后才允许离开。门打开以后，经过一段暂停时间以后，门自动关闭。在人员进出大门时，安全保护装置处于工作状态。如遇到小区内业主搬运货物进入或外出小区时，可通过一个钥匙控制的停止按钮将大门常开（由物业管理人员控制），直到货物全部进入或外出为止。第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页出入大门的读卡系统可与小区内的门禁、对讲、消费等系统组成一卡通管理系统。
