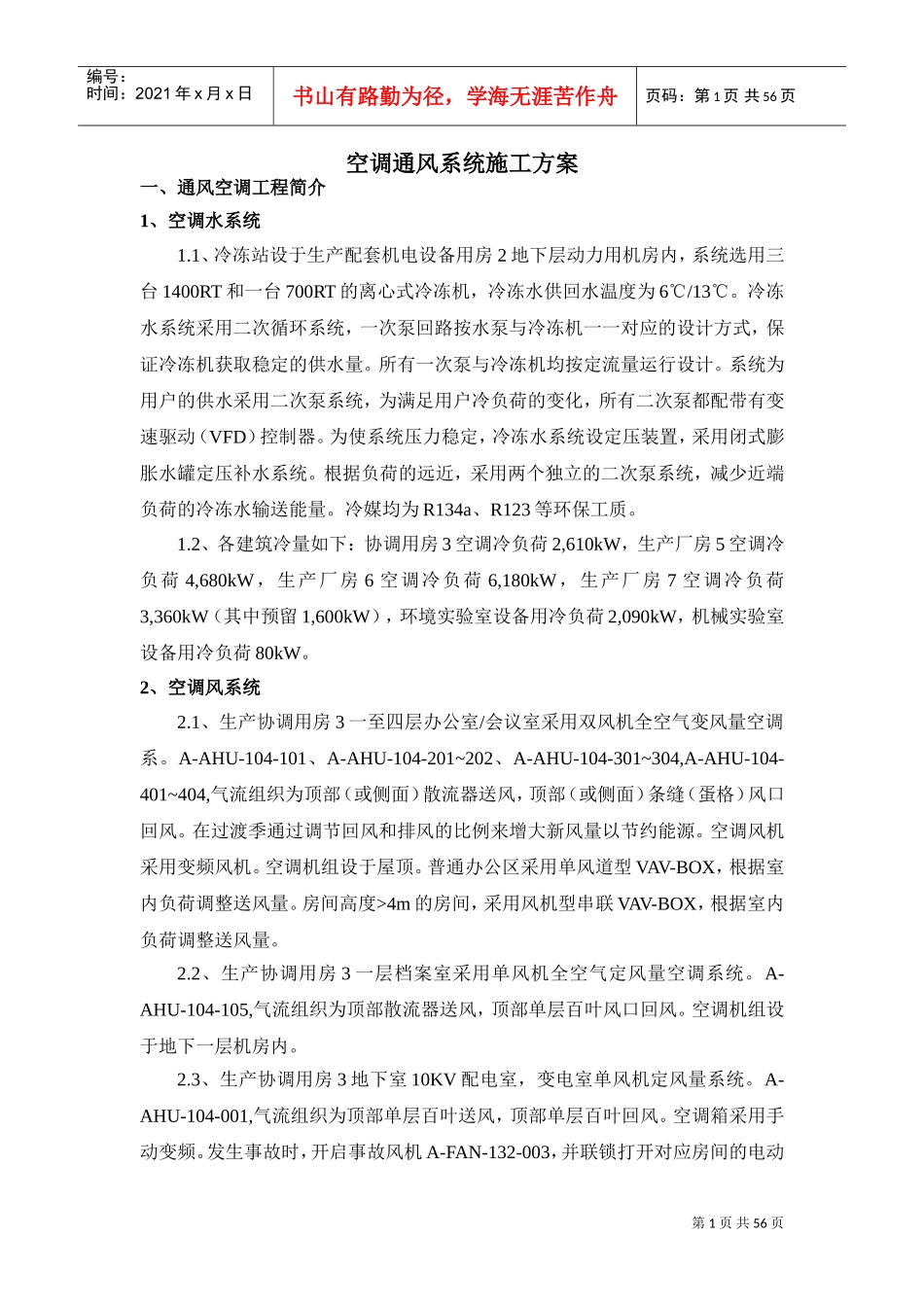

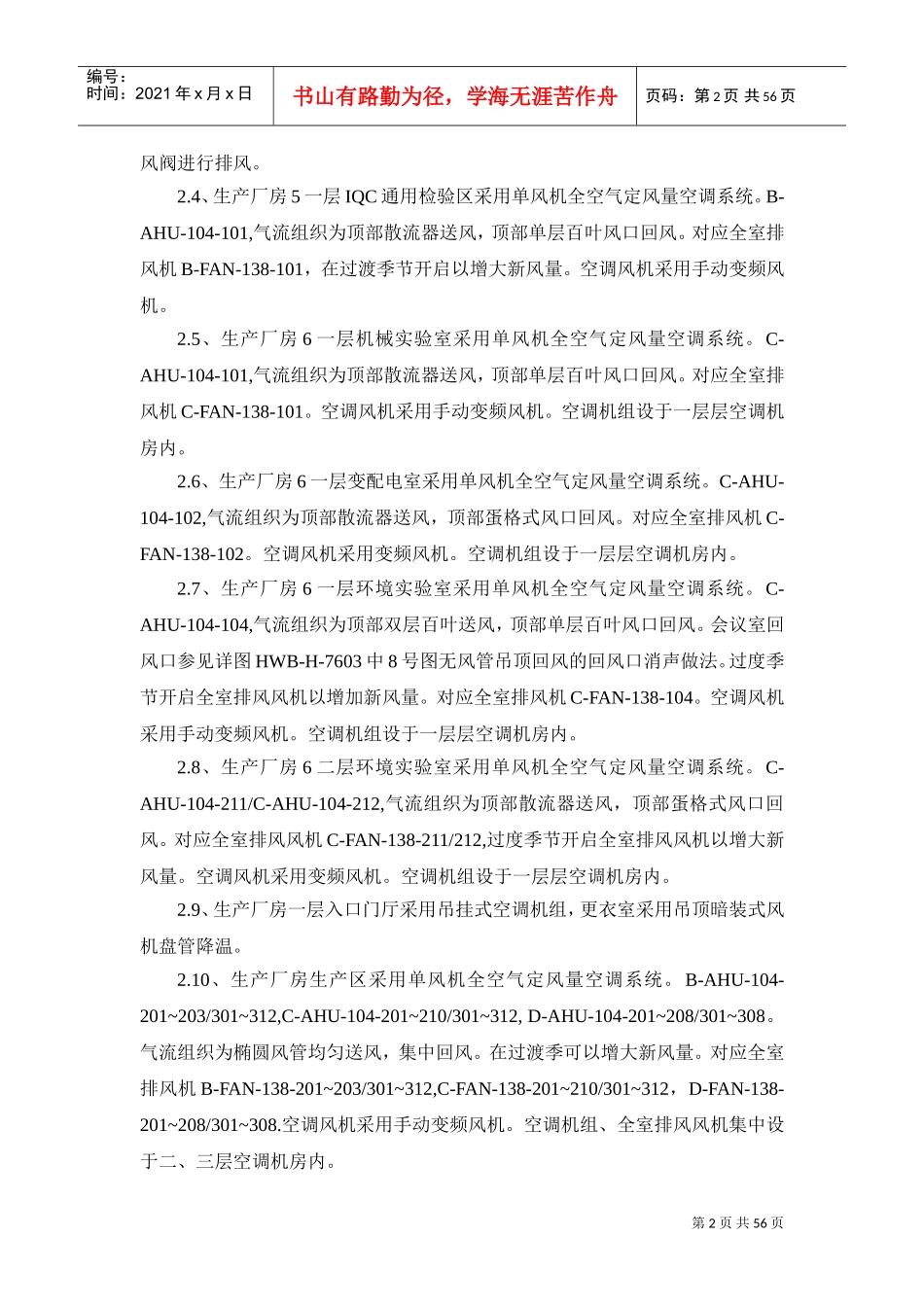

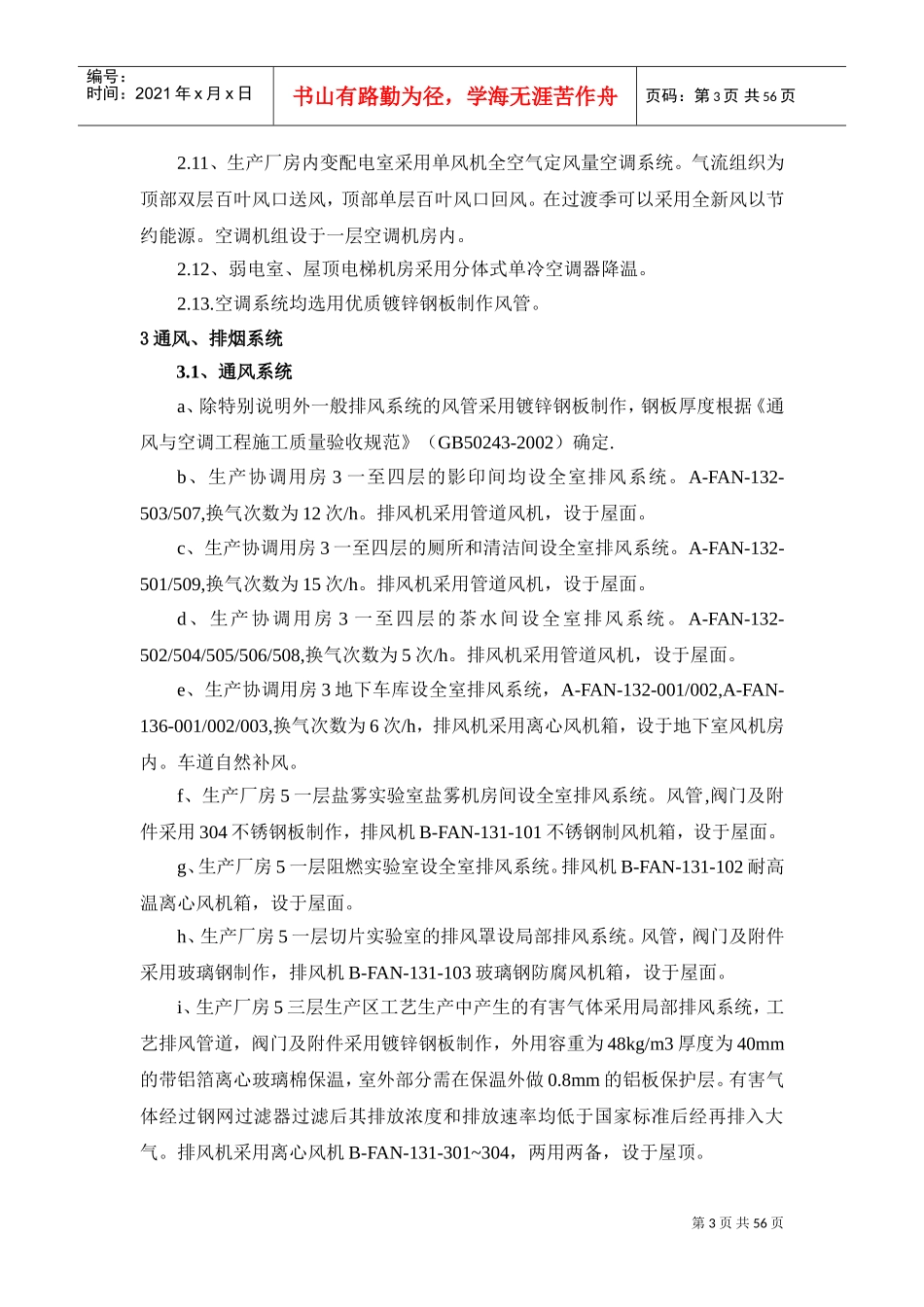

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页空调通风系统施工方案一、通风空调工程简介1、空调水系统1.1、冷冻站设于生产配套机电设备用房2地下层动力用机房内，系统选用三台1400RT和一台700RT的离心式冷冻机，冷冻水供回水温度为6℃/13℃。冷冻水系统采用二次循环系统，一次泵回路按水泵与冷冻机一一对应的设计方式，保证冷冻机获取稳定的供水量。所有一次泵与冷冻机均按定流量运行设计。系统为用户的供水采用二次泵系统，为满足用户冷负荷的变化，所有二次泵都配带有变速驱动（VFD）控制器。为使系统压力稳定，冷冻水系统设定压装置，采用闭式膨胀水罐定压补水系统。根据负荷的远近，采用两个独立的二次泵系统，减少近端负荷的冷冻水输送能量。冷媒均为R134a、R123等环保工质。1.2、各建筑冷量如下：协调用房3空调冷负荷2,610kW，生产厂房5空调冷负荷4,680kW，生产厂房6空调冷负荷6,180kW，生产厂房7空调冷负荷3,360kW（其中预留1,600kW），环境实验室设备用冷负荷2,090kW，机械实验室设备用冷负荷80kW。2、空调风系统2.1、生产协调用房3一至四层办公室/会议室采用双风机全空气变风量空调系。A-AHU-104-101、A-AHU-104-201~202、A-AHU-104-301~304,A-AHU-104-401~404,气流组织为顶部（或侧面）散流器送风，顶部（或侧面）条缝（蛋格）风口回风。在过渡季通过调节回风和排风的比例来增大新风量以节约能源。空调风机采用变频风机。空调机组设于屋顶。普通办公区采用单风道型VAV-BOX，根据室内负荷调整送风量。房间高度>4m的房间，采用风机型串联VAV-BOX，根据室内负荷调整送风量。2.2、生产协调用房3一层档案室采用单风机全空气定风量空调系统。A-AHU-104-105,气流组织为顶部散流器送风，顶部单层百叶风口回风。空调机组设于地下一层机房内。2.3、生产协调用房3地下室10KV配电室，变电室单风机定风量系统。A-AHU-104-001,气流组织为顶部单层百叶送风，顶部单层百叶回风。空调箱采用手动变频。发生事故时，开启事故风机A-FAN-132-003，并联锁打开对应房间的电动第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页风阀进行排风。2.4、生产厂房5一层IQC通用检验区采用单风机全空气定风量空调系统。B-AHU-104-101,气流组织为顶部散流器送风，顶部单层百叶风口回风。对应全室排风机B-FAN-138-101，在过渡季节开启以增大新风量。空调风机采用手动变频风机。2.5、生产厂房6一层机械实验室采用单风机全空气定风量空调系统。C-AHU-104-101,气流组织为顶部散流器送风，顶部单层百叶风口回风。对应全室排风机C-FAN-138-101。空调风机采用手动变频风机。空调机组设于一层层空调机房内。2.6、生产厂房6一层变配电室采用单风机全空气定风量空调系统。C-AHU-104-102,气流组织为顶部散流器送风，顶部蛋格式风口回风。对应全室排风机C-FAN-138-102。空调风机采用变频风机。空调机组设于一层层空调机房内。2.7、生产厂房6一层环境实验室采用单风机全空气定风量空调系统。C-AHU-104-104,气流组织为顶部双层百叶送风，顶部单层百叶风口回风。会议室回风口参见详图HWB-H-7603中8号图无风管吊顶回风的回风口消声做法。过度季节开启全室排风风机以增加新风量。对应全室排风机C-FAN-138-104。空调风机采用手动变频风机。空调机组设于一层层空调机房内。2.8、生产厂房6二层环境实验室采用单风机全空气定风量空调系统。C-AHU-104-211/C-AHU-104-212,气流组织为顶部散流器送风，顶部蛋格式风口回风。对应全室排风风机C-FAN-138-211/212,过度季节开启全室排风风机以增大新风量。空调风机采用变频风机。空调机组设于一层层空调机房内。2.9、生产厂房一层入口门厅采用吊挂式空调机组，更衣室采用吊顶暗装式风机盘管降温。2.10、生产厂房生产区采用单风机全空气定风量空调系统。B-AHU-104-201~203/301~312,C-AHU-104-201~210/301~312,D-AHU-104-201~208/301~308。气流组织为椭圆风管均匀送风，集中回风。在过渡季可以增大新风量。对应全室排风机B-FAN-138-201~203/301~312,C-FAN-138-201~210/301~312，D-FAN-138-201~208/301~308.空调...
