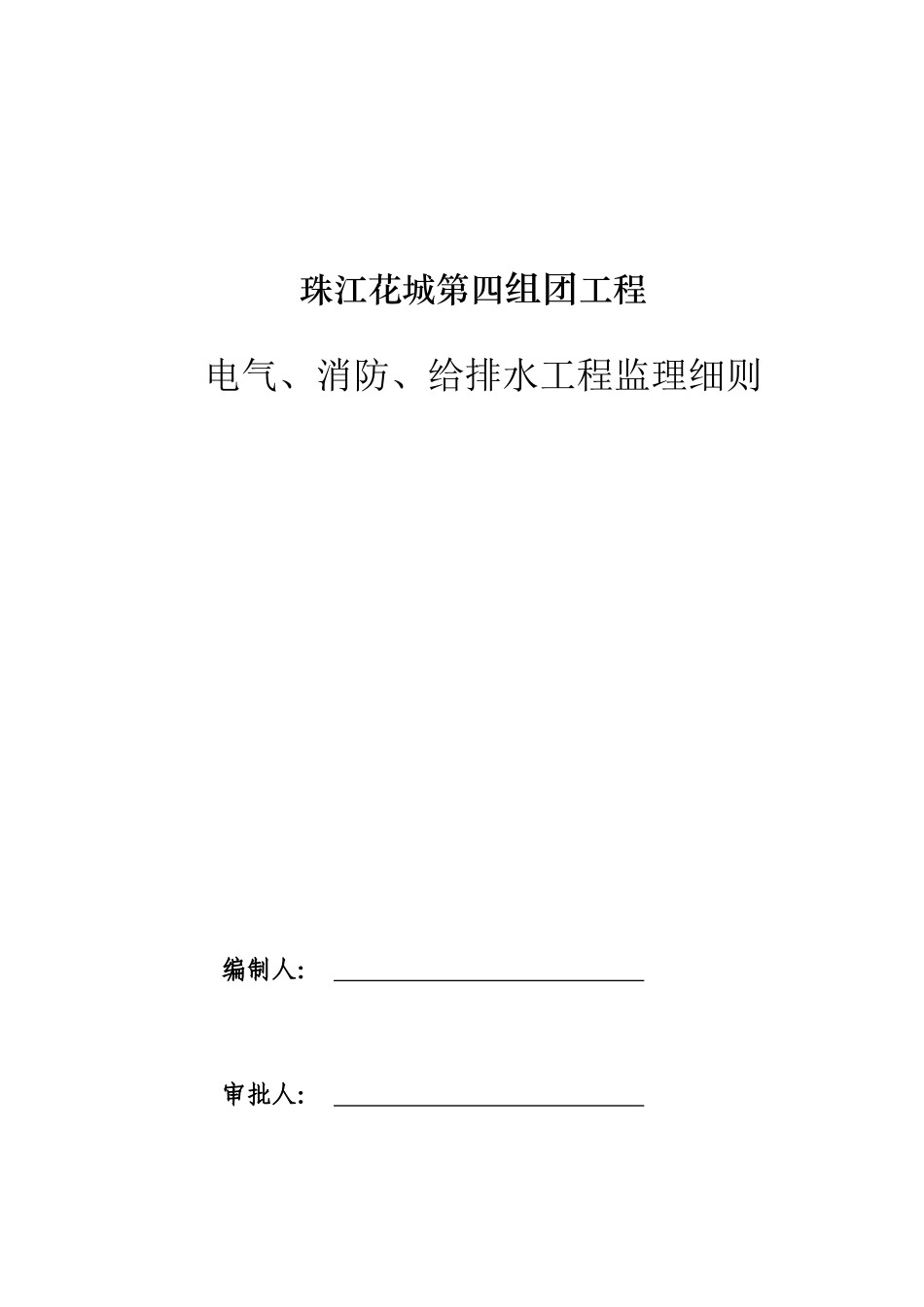

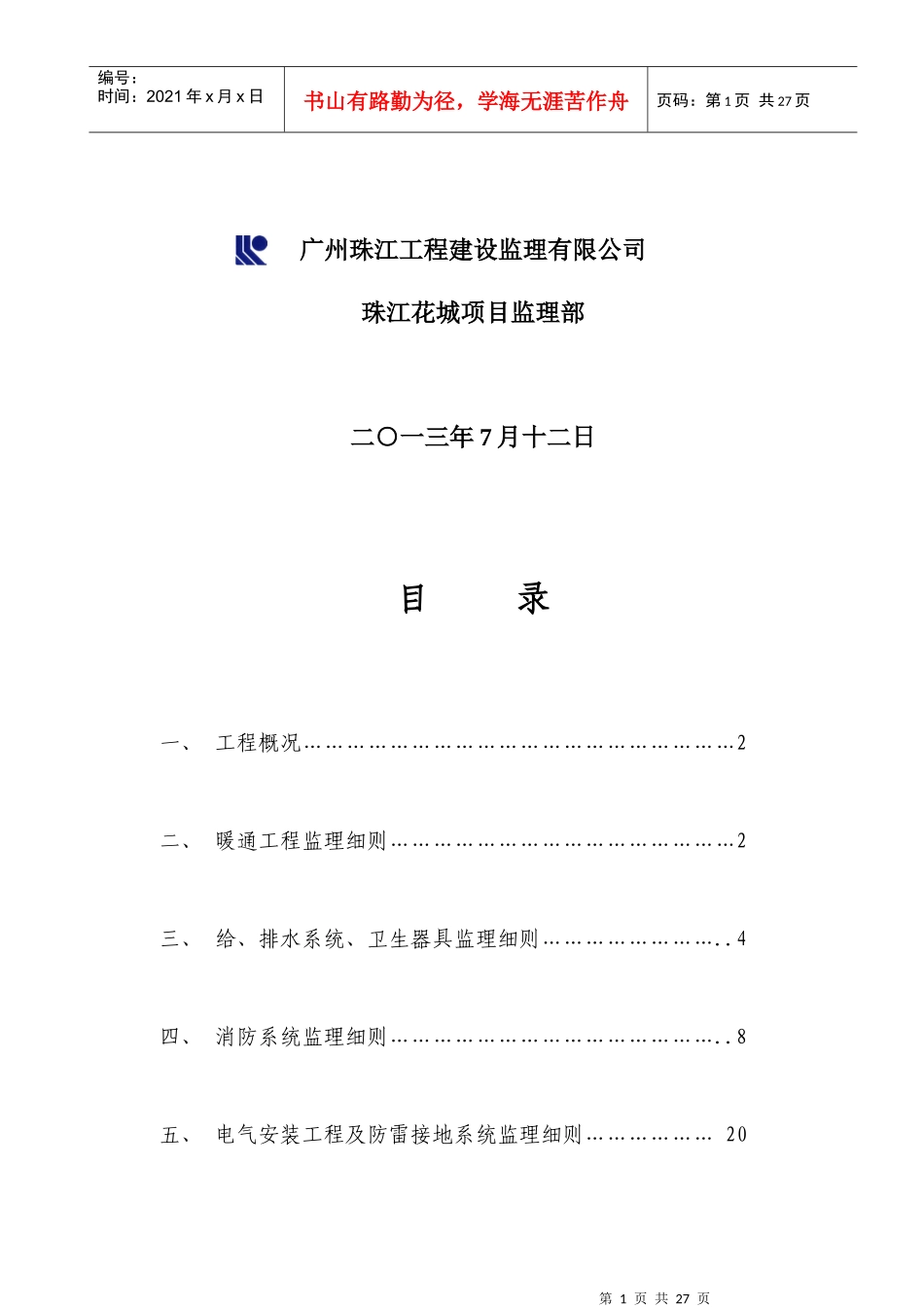

珠江花城第四组团工程电气、消防、给排水工程监理细则编制人：审批人：第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页广州珠江工程建设监理有限公司珠江花城项目监理部二○一三年7月十二日目录一、工程概况……………………………………………………2二、暖通工程监理细则…………………………………………2三、给、排水系统、卫生器具监理细则……………………..4四、消防系统监理细则………………………………………..8五、电气安装工程及防雷接地系统监理细则………………20第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页一、工程概况1、工程项目名称：珠江花城第四组团1#—8#栋及地下室建安工程2、工程类别：房屋建筑工程第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页3、工程项目地点：长沙市开福区综合农场渔业分场4、建设单位名称：湖南珠江实业投资有限公司5、工程项目组成：1#-3#栋均为18层，4#-7#栋为32层，8#为酒店式公寓楼33层，一、二层为商业裙楼，均为框剪结构，高层建筑物之间有1层地下室及人防地下室；4#-6#栋之间有一层骑楼为商铺二、暖通工程1、暖通工程概况及内容：1）.当大楼发生火警时,除消防用排烟.送风.加压风机外,其余通风设备应由消防控制中心切断电源.。2）穿越防火墙处及防火分隔处的变形缝两侧的风管均设置防火阀.3）防烟楼梯间及其前室、合用前室:1~7#楼地上塔楼部分的防烟楼梯间和消防电梯前室、合用前室均通过凹廊或者阳台进入，其防烟楼梯间和消防电梯前室、合用前室均采用自然排烟。普通防烟楼梯间可开启外窗净面积每5层不小于2m2；合用前室可开启外窗净面积每层不小于3m2，消防电梯间前室可开启外窗净面积每层不小于2m2；剪刀梯防烟楼梯间采用自然排烟，保证每个楼梯间可开启外窗净面积每5层不小于2m2；1-7#楼地下室部分的防烟楼梯间在首层设置可开启净面积不小于2m2的外窗进行自然排烟，其对应的合用前室满足自然排烟条件的设置可开启净面积不小于3m2的采光井进行自然排烟。不满足自然排烟条件的合用前室设置加压送风机单独加压送风,加压送风量为22000m3/h。8#楼为33层的建筑物，地上塔楼部分的加压送风系统采用高区、低区分别设置。高区系统负责18~33层，低区系统负责1~17层。其剪刀梯防烟楼梯间和合用前室均设置独立的加压送风系统（其中剪刀梯防烟楼梯间合用加压送风竖井），共4套加压送风系统。防烟楼梯间的加压送风量高、低区均为为45000m3/h，合用前室的加压送风量高区为14000m3/h，低区为19500m3/h。加压送风机分别设置于屋顶和地下室加压送风机房内。8#楼地下室的防烟楼梯间单独设置加压送风系统一套，加压送风量为12000m3/h，并设置余压阀。第4页共27页第3页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共27页2、地下部分排烟设计：地下汽车库采用平时排风系统和排烟系统合用的双速箱式离心风机。车库排烟量按每小时6次换气计算。地下车库除防火分区十二的车库设机械补风外，地下一层车库其余防火分区的进风利用车道和侧墙百叶、采光井自然补风。车库机械补风风量为机械排烟量的50%。非机动车库采用平时排风系统和排烟系统合用的措施。设若干防烟分区，在排烟支管上设置电控防火阀，按照最大防烟分区120m³/m²*h计算排烟量，非机动车库采用车道自然进风。排烟风机房均设置在地下各层机房内。120m³/m²*h计算排烟量，非机动车库采用车道自然进风。排烟风机房均设置在地下各层机房内。长度超过20m的内走道设置排烟系统，同时按照排烟量的50%设计机械补风。排烟和补风机房均设置在地下各层机房内。3、地上部分的各区域用房均采用自然排烟方式，其自然排烟口的净面积不小于该房间面积的2%设置，排烟窗距最远点的水平距离不超过30m。地上办公用房的内走道为长度不超地上办公用房的内走道为长度不超过60m的内走道，采用自然排烟方式，其自然排烟口的净面积不小于该走道面积的2%，排烟窗口距最远点的水平距离不超过30m。4、设气体灭火后排风的用房：地下一层的...
