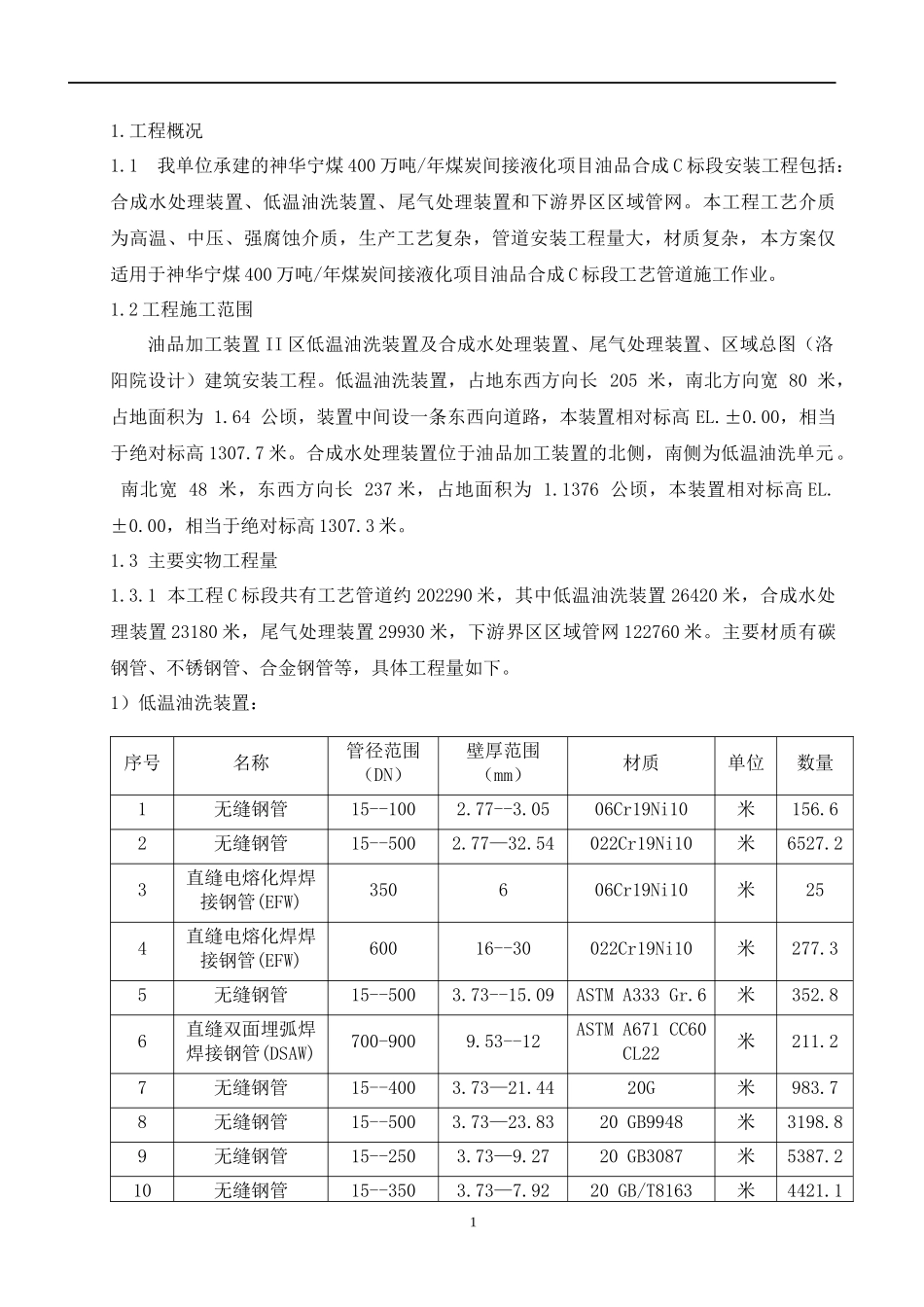

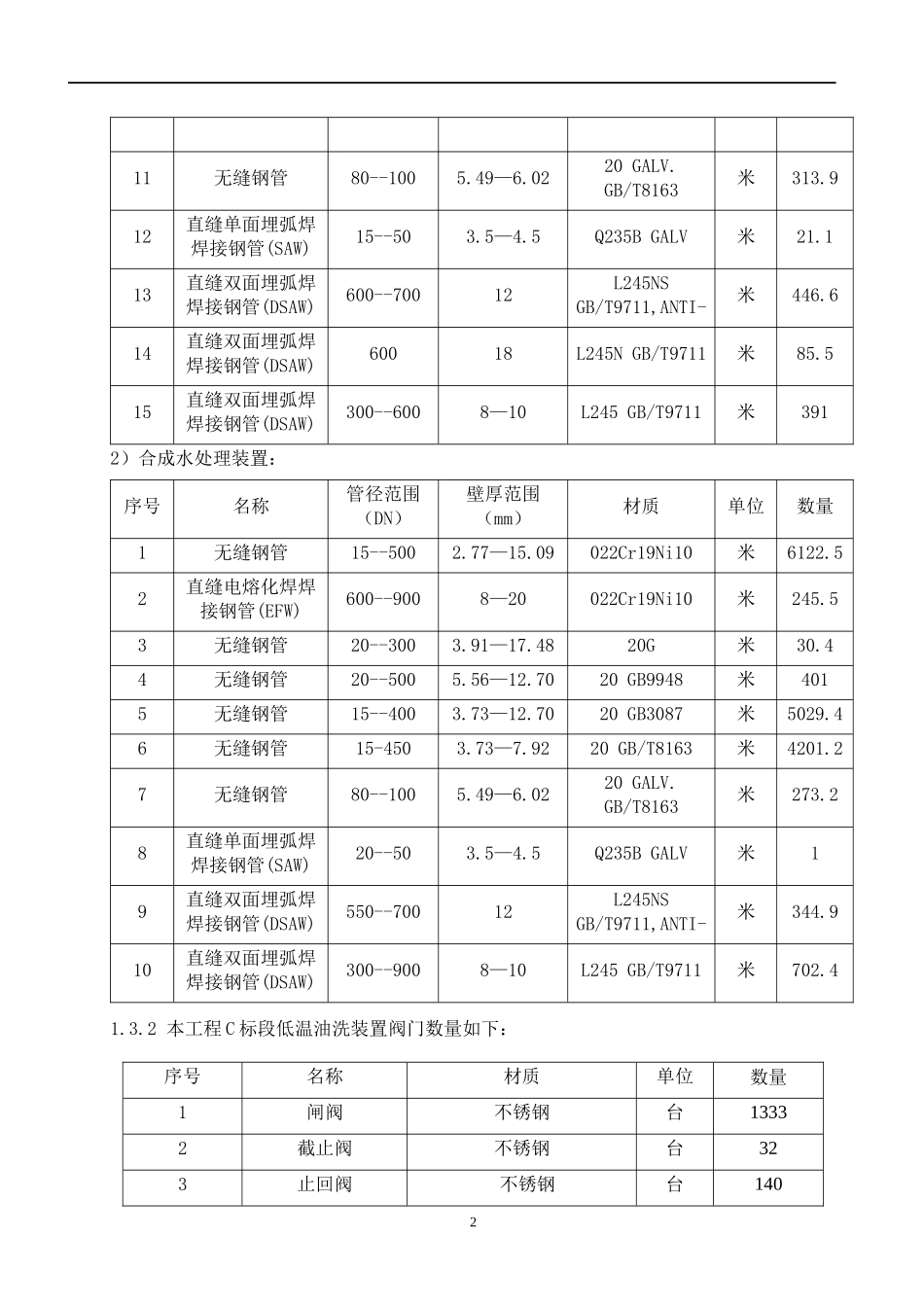

1.工程概况1.1我单位承建的神华宁煤400万吨/年煤炭间接液化项目油品合成C标段安装工程包括：合成水处理装置、低温油洗装置、尾气处理装置和下游界区区域管网。本工程工艺介质为高温、中压、强腐蚀介质，生产工艺复杂，管道安装工程量大，材质复杂，本方案仅适用于神华宁煤400万吨/年煤炭间接液化项目油品合成C标段工艺管道施工作业。1.2工程施工范围油品加工装置II区低温油洗装置及合成水处理装置、尾气处理装置、区域总图（洛阳院设计）建筑安装工程。低温油洗装置，占地东西方向长205米，南北方向宽80米，占地面积为1.64公顷，装置中间设一条东西向道路，本装置相对标高EL.±0.00，相当于绝对标高1307.7米。合成水处理装置位于油品加工装置的北侧，南侧为低温油洗单元。南北宽48米，东西方向长237米，占地面积为1.1376公顷，本装置相对标高EL.±0.00，相当于绝对标高1307.3米。1.3主要实物工程量1.3.1本工程C标段共有工艺管道约202290米，其中低温油洗装置26420米，合成水处理装置23180米，尾气处理装置29930米，下游界区区域管网122760米。主要材质有碳钢管、不锈钢管、合金钢管等，具体工程量如下。1）低温油洗装置：序号名称管径范围（DN）壁厚范围（mm）材质单位数量1无缝钢管15--1002.77--3.0506Cr19Ni10米156.62无缝钢管15--5002.77—32.54022Cr19Ni10米6527.23直缝电熔化焊焊接钢管(EFW)350606Cr19Ni10米254直缝电熔化焊焊接钢管(EFW)60016--30022Cr19Ni10米277.35无缝钢管15--5003.73--15.09ASTMA333Gr.6米352.86直缝双面埋弧焊焊接钢管(DSAW)700-9009.53--12ASTMA671CC60CL22米211.27无缝钢管15--4003.73—21.4420G米983.78无缝钢管15--5003.73—23.8320GB9948米3198.89无缝钢管15--2503.73—9.2720GB3087米5387.210无缝钢管15--3503.73—7.9220GB/T8163米4421.1111无缝钢管80--1005.49—6.0220GALV.GB/T8163米313.912直缝单面埋弧焊焊接钢管(SAW)15--503.5—4.5Q235BGALV米21.113直缝双面埋弧焊焊接钢管(DSAW)600--70012L245NSGB/T9711,ANTI-米446.614直缝双面埋弧焊焊接钢管(DSAW)60018L245NGB/T9711米85.515直缝双面埋弧焊焊接钢管(DSAW)300--6008—10L245GB/T9711米3912）合成水处理装置：序号名称管径范围（DN）壁厚范围（mm）材质单位数量1无缝钢管15--5002.77—15.09022Cr19Ni10米6122.52直缝电熔化焊焊接钢管(EFW)600--9008—20022Cr19Ni10米245.53无缝钢管20--3003.91—17.4820G米30.44无缝钢管20--5005.56—12.7020GB9948米4015无缝钢管15--4003.73—12.7020GB3087米5029.46无缝钢管15-4503.73—7.9220GB/T8163米4201.27无缝钢管80--1005.49—6.0220GALV.GB/T8163米273.28直缝单面埋弧焊焊接钢管(SAW)20--503.5—4.5Q235BGALV米19直缝双面埋弧焊焊接钢管(DSAW)550--70012L245NSGB/T9711,ANTI-米344.910直缝双面埋弧焊焊接钢管(DSAW)300--9008—10L245GB/T9711米702.41.3.2本工程C标段低温油洗装置阀门数量如下：序号名称材质单位数量1闸阀不锈钢台13332截止阀不锈钢台323止回阀不锈钢台14024闸阀低温钢台665截止阀低温钢台26止回阀低温钢台67蝶阀低温钢台28闸阀碳钢台20669截止阀碳钢台9510止回阀碳钢台6411球阀碳钢台151.3.3本工程C标段合成水处理装置阀门数量如下：序号名称材质单位数量1闸阀不锈钢台9792截止阀不锈钢台353止回阀不锈钢台664闸阀碳钢台19435截止阀碳钢台596止回阀碳钢台827球阀碳钢台211.4管线密集、阀门、管件多，同时管道材质和标准多样，要注意区分，施工技术含量高、对焊接的质量要求高。1.5施工中要加强管理，严格控制每一道工序，特别是对管道的预制前必须进行实测，预制和安装同时进行，安装、组对、焊接、等工序应严把质量关。1.6管道试压、吹扫方案、阀门试压方案和管道焊接方案另行编制。1.7由于图纸未到齐全，待图纸齐全之后，方案再进行完善补充。2.编制依据2.1神华宁煤400万吨/年煤炭间接液化项目油品合成C标段招标文件2.2神华宁煤400万吨/年煤炭间接液化项目油品加工装置低温油洗单元和合成水处理单元配管专业设计说明书以及相关设计图纸2.3《管道材料色标工程规定》（NCL-00000-050-SD-0028A01版）2.4《石油化工剧毒、可燃...
