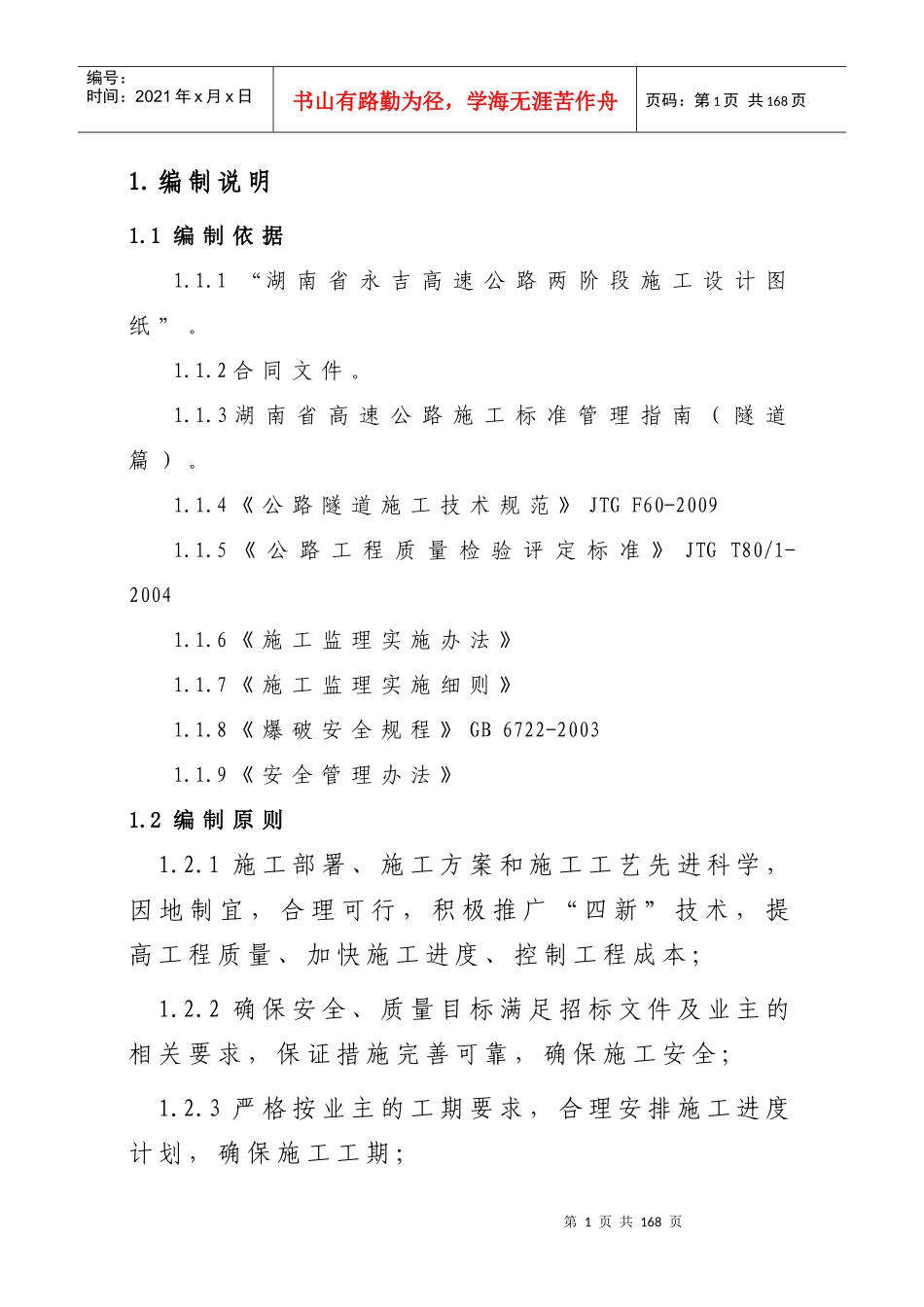

第1页共168页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共168页1.编制说明1.1编制依据1.1.1“湖南省永吉高速公路两阶段施工设计图纸”。1.1.2合同文件。1.1.3湖南省高速公路施工标准管理指南（隧道篇）。1.1.4《公路隧道施工技术规范》JTGF60-20091.1.5《公路工程质量检验评定标准》JTGT80/1-20041.1.6《施工监理实施办法》1.1.7《施工监理实施细则》1.1.8《爆破安全规程》GB6722-20031.1.9《安全管理办法》1.2编制原则1.2.1施工部署、施工方案和施工工艺先进科学，因地制宜，合理可行，积极推广“四新”技术，提高工程质量、加快施工进度、控制工程成本；1.2.2确保安全、质量目标满足招标文件及业主的相关要求，保证措施完善可靠，确保施工安全；1.2.3严格按业主的工期要求，合理安排施工进度计划，确保施工工期；第2页共168页第1页共168页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共168页1.2.4认真贯彻国家及招标文件对环境保护，水土保持、文明施工方面的要求及相关政策规定，本着“三同时”的原则，确保环保、水保措施与工程主体施工同步实施；1.2.5以现阶段的技术装备及施工技术力量、历年来的隧道施工经验作为基点，依据实际工程条件，按均衡统筹、科学合理、优质高效的原则，安排工期进度计划，组织现场施工生产。1.3编制范围本工程的编制范围为：X隧道，左线ZK81+260～ZK83+407全长2147米，右线YK81+265～YK83+408全长2143米。2．工程概况2.1工程简介2.1.1工程概述X隧道为左、右分离式隧道。设计隧道左线进口桩号ZK81+260，出口桩号ZK83+407，隧道长2147米。右线进口桩号YK81+265，出口桩号YK83+408，隧道长2143米，属于中长隧道。隧道左洞纵坡为1.912%、0.5%，右洞纵坡为1.692%，0.5%。初期支护以喷、锚、网、格栅钢架等组成联合支护体系，二次衬砌采用模注防水砼结构，第3页共168页第2页共168页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共168页初期支护与二次衬砌结构之间设防排水夹层。我单位施工的X隧道设置2个车行横洞，6个人行横洞，在每一处行车横洞处设置紧急停车带1处。2.1.2工程地质2.1.2.1地形、地貌X隧道位于x，隧道进出口交通不便，隧道中部有机耕道通过，但距进出口较远。进出口段位于低山陡斜坡地带，行走困难，与外界相连需要修筑便道。隧址区属低山重丘地貌，山体呈条带状分布。山顶呈园棱形，斜坡面坡长呈陡，坡面分布多条冲沟。隧道位于低山斜坡坡脚处，穿过多个山嘴，最大埋深100m，中部段最小埋深35m，隧址地表冲沟发育，沟底与两侧山顶高差40-60m，山体斜坡自然坡度约40-60°，地表植被发育，以松树为主，谷底多为水稻田，无百姓居住。2.1.2.2地质构造及岩性依据区域地质资料及此次地质调绘与钻探成果显示，隧址处未发现有断裂构造发育。该隧道岩层大部地段属单斜岩层，岩层产状较为稳定。隧址区产状135°∠19°、145°∠25°、135°∠6°、150°∠38°，岩层走向与隧道轴线夹角为3°（进口端）、34°（中部），63°（出口端），倾向与隧道轴线呈大角度相交，对围岩稳定性影响不大。第4页共168页第3页共168页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共168页隧道区内覆盖层主要为粉质粘土、碎石土，厚度为1-2m，主要分布于隧道地表，局部见基岩裸露。隧址处分布的岩层主要为寒武系下统清虚洞组（∈1p）泥质灰岩、寒武系下统把榔组（∈1p）砂质页岩。2.1.2.3地震及区域稳定性隧道区无断裂构造通过，新构造不明显，区域地质稳定性较好。据《中国地震动峰值加速度区划图》（GB18306-2001）,拟建隧道隧址区处于地震动峰值加速度为〈0.05g、反映谱特征周期为0.35s区域，地震基本烈度为小于Ⅳ度区，设计地震分组为第一组。据《建筑抗震设计规范》，隧道应划入甲类建筑，抗震设防裂度按本地区设防裂提高一度，抗震设防烈度为6度，建设隧道采用6级抗震设防措施设防，地震加速度为0.05g。2.1.3气象、水文本区属中亚热带季风湿润气候，四季分明，热量充足，雨水充沛，春湿多雨，夏秋多旱，严寒期短，暑热期长。降水多集中在3～6月，约占全年降雨量的...
