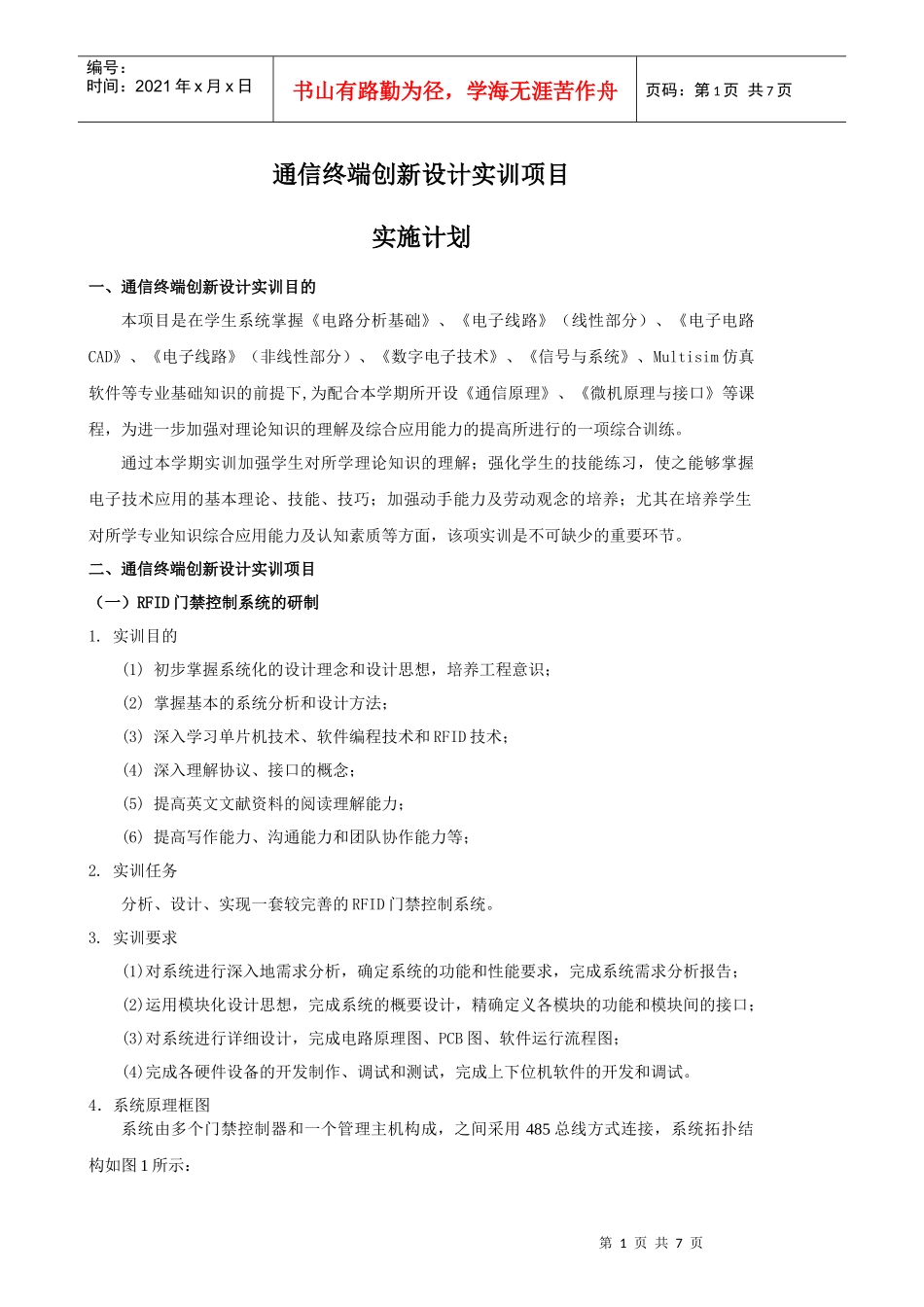

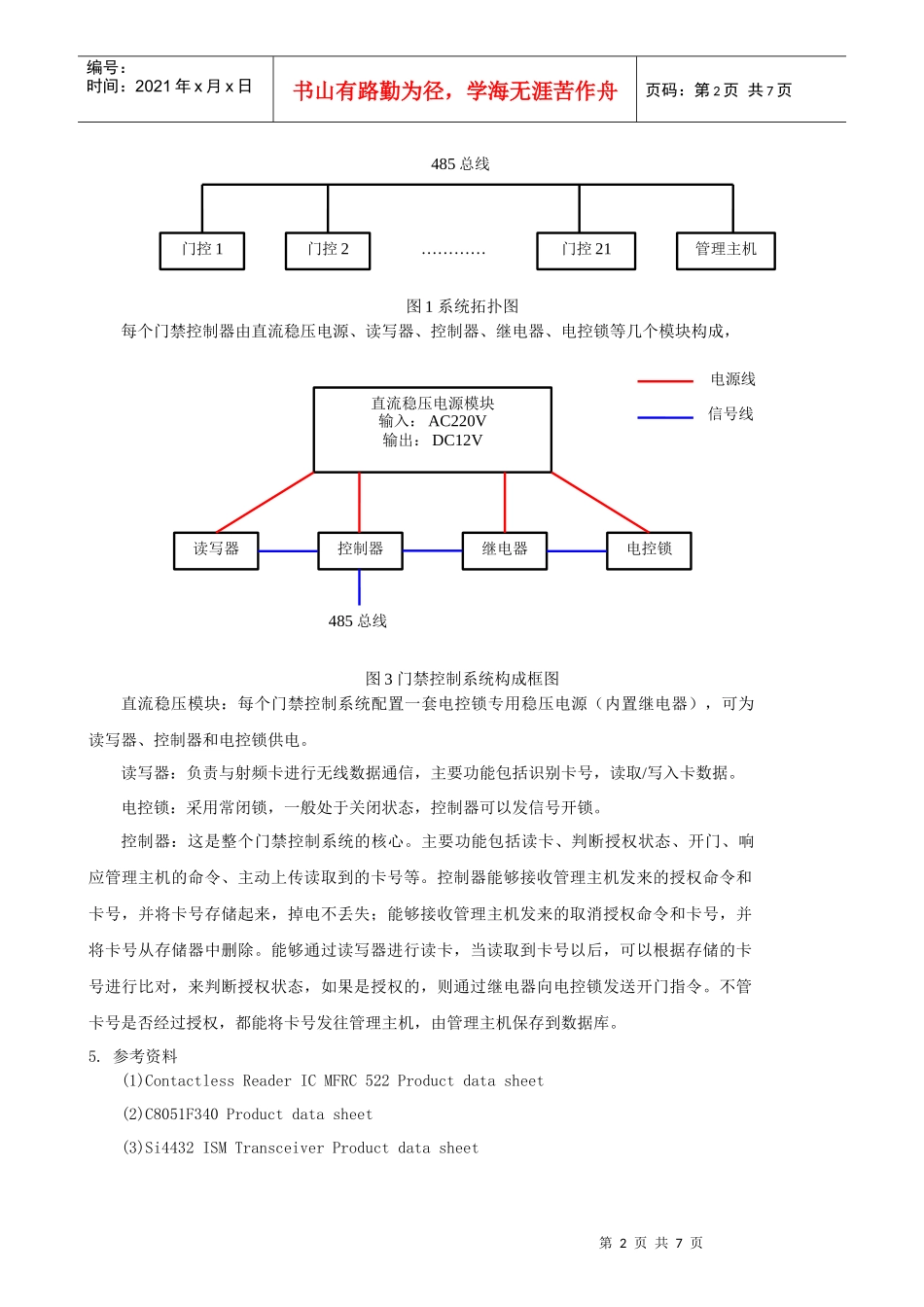

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页通信终端创新设计实训项目实施计划一、通信终端创新设计实训目的本项目是在学生系统掌握《电路分析基础》、《电子线路》（线性部分）、《电子电路CAD》、《电子线路》（非线性部分）、《数字电子技术》、《信号与系统》、Multisim仿真软件等专业基础知识的前提下,为配合本学期所开设《通信原理》、《微机原理与接口》等课程，为进一步加强对理论知识的理解及综合应用能力的提高所进行的一项综合训练。通过本学期实训加强学生对所学理论知识的理解；强化学生的技能练习，使之能够掌握电子技术应用的基本理论、技能、技巧；加强动手能力及劳动观念的培养；尤其在培养学生对所学专业知识综合应用能力及认知素质等方面，该项实训是不可缺少的重要环节。二、通信终端创新设计实训项目（一）RFID门禁控制系统的研制1.实训目的(1)初步掌握系统化的设计理念和设计思想，培养工程意识；(2)掌握基本的系统分析和设计方法；(3)深入学习单片机技术、软件编程技术和RFID技术；(4)深入理解协议、接口的概念；(5)提高英文文献资料的阅读理解能力；(6)提高写作能力、沟通能力和团队协作能力等；2.实训任务分析、设计、实现一套较完善的RFID门禁控制系统。3.实训要求(1)对系统进行深入地需求分析，确定系统的功能和性能要求，完成系统需求分析报告；(2)运用模块化设计思想，完成系统的概要设计，精确定义各模块的功能和模块间的接口；(3)对系统进行详细设计，完成电路原理图、PCB图、软件运行流程图；(4)完成各硬件设备的开发制作、调试和测试，完成上下位机软件的开发和调试。4．系统原理框图系统由多个门禁控制器和一个管理主机构成，之间采用485总线方式连接，系统拓扑结构如图1所示：第2页共7页第1页共7页门控1门控2门控21…………管理主机485总线直流稳压电源模块输入：AC220V输出：DC12V电控锁控制器读写器继电器485总线电源线信号线编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页图1系统拓扑图每个门禁控制器由直流稳压电源、读写器、控制器、继电器、电控锁等几个模块构成，图3门禁控制系统构成框图直流稳压模块：每个门禁控制系统配置一套电控锁专用稳压电源（内置继电器），可为读写器、控制器和电控锁供电。读写器：负责与射频卡进行无线数据通信，主要功能包括识别卡号，读取/写入卡数据。电控锁：采用常闭锁，一般处于关闭状态，控制器可以发信号开锁。控制器：这是整个门禁控制系统的核心。主要功能包括读卡、判断授权状态、开门、响应管理主机的命令、主动上传读取到的卡号等。控制器能够接收管理主机发来的授权命令和卡号，并将卡号存储起来，掉电不丢失；能够接收管理主机发来的取消授权命令和卡号，并将卡号从存储器中删除。能够通过读写器进行读卡，当读取到卡号以后，可以根据存储的卡号进行比对，来判断授权状态，如果是授权的，则通过继电器向电控锁发送开门指令。不管卡号是否经过授权，都能将卡号发往管理主机，由管理主机保存到数据库。5.参考资料(1)ContactlessReaderICMFRC522Productdatasheet(2)C8051F340Productdatasheet(3)Si4432ISMTransceiverProductdatasheet第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页(4)XFS4041中文语音合成芯片用户开发指南信息与电气工程学院通信终端创新设计项目任务书一、题目：RFID门禁控制系统的研制二、课程设计班级及小组成员：通信工程专业09-1三、课程设计起止时间：2012-1-2~2012-1-6四、原始数据及主要任务：1、深入分析RFID门禁控制系统的功能需求和系统设计目标；2、采用模块化设计思想，对系统中的关键设备进行模块化设计；3、深入分析、讨论并详细定义每个模块的功能和模块间的通信接口；4、认真学习研究系统中应用到的关键技术，完成各功能模块的方案设计和关键设备选型；5、撰写详细、规范的技术文档，具体包括系统需求分析报告和系统总体设计方案；6、撰写课设报告，准备验收。五、技术要求：1、要对相关产品和技术进行深入而广泛地调研，要对设计方案进行详...
