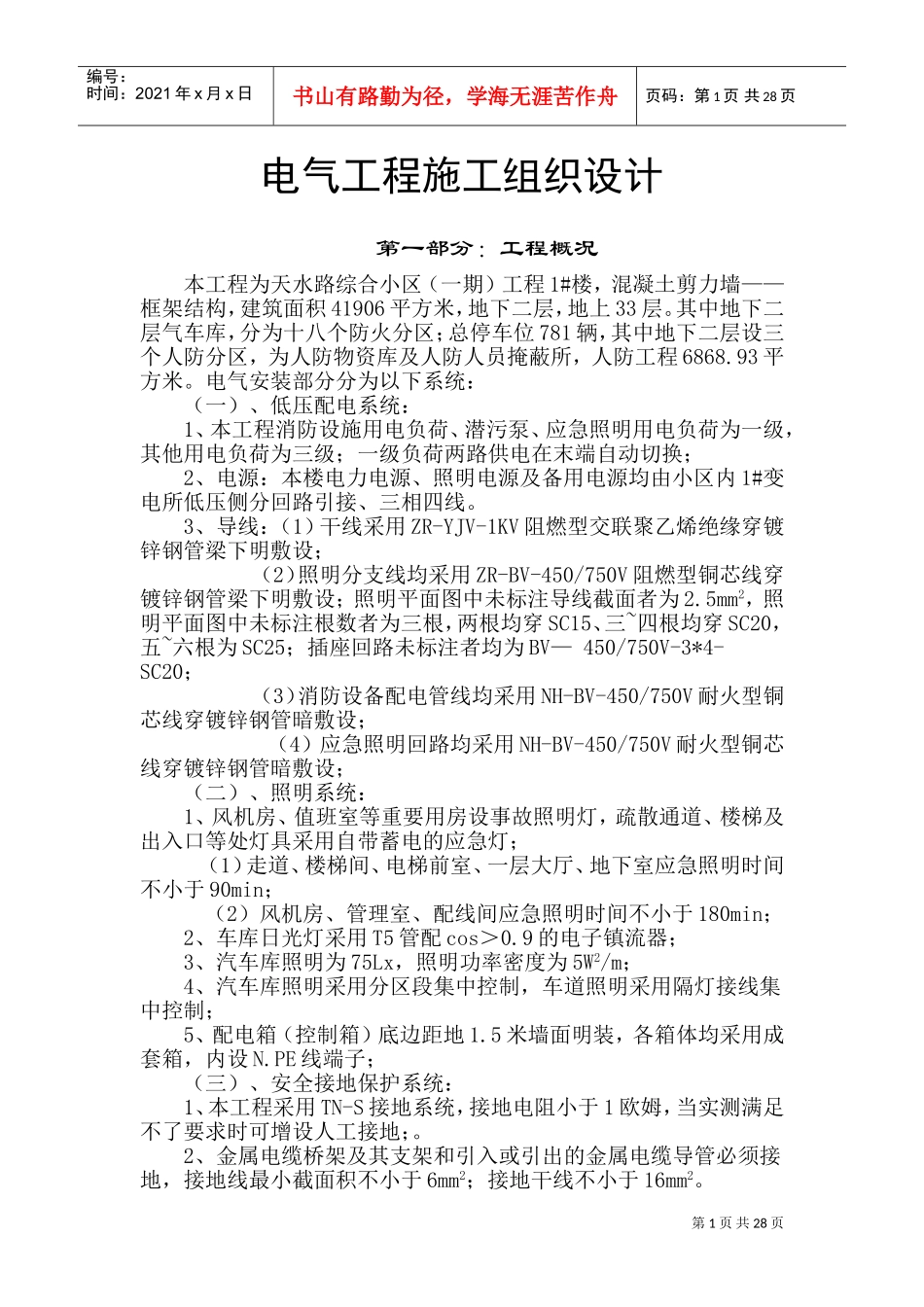

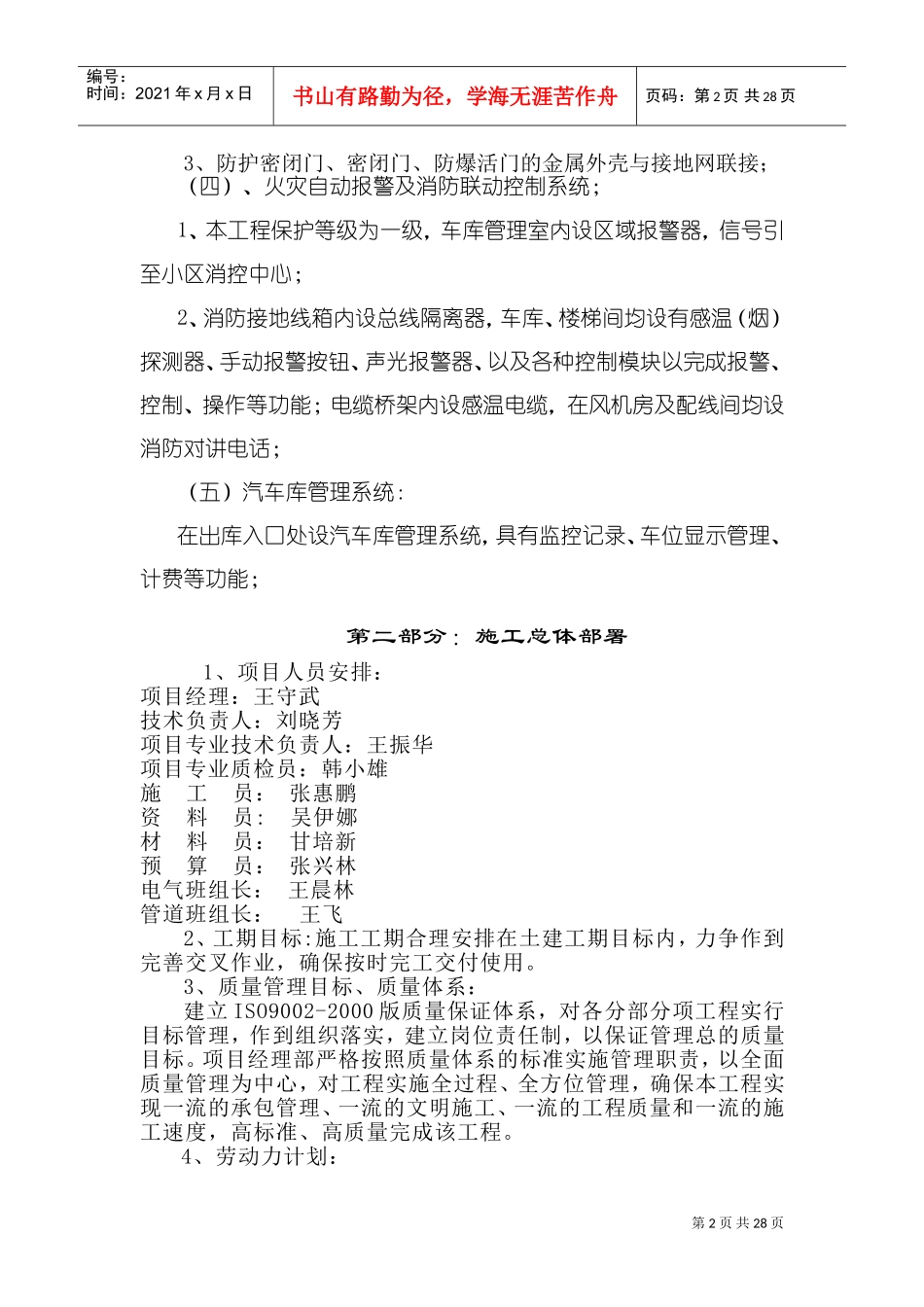

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页电气工程施工组织设计第一部分：工程概况本工程为天水路综合小区（一期）工程1#楼，混凝土剪力墙——框架结构，建筑面积41906平方米，地下二层，地上33层。其中地下二层气车库，分为十八个防火分区；总停车位781辆，其中地下二层设三个人防分区，为人防物资库及人防人员掩蔽所，人防工程6868.93平方米。电气安装部分分为以下系统：（一）、低压配电系统：1、本工程消防设施用电负荷、潜污泵、应急照明用电负荷为一级，其他用电负荷为三级；一级负荷两路供电在末端自动切换；2、电源：本楼电力电源、照明电源及备用电源均由小区内1#变电所低压侧分回路引接、三相四线。3、导线：（1）干线采用ZR-YJV-1KV阻燃型交联聚乙烯绝缘穿镀锌钢管梁下明敷设；（2）照明分支线均采用ZR-BV-450/750V阻燃型铜芯线穿镀锌钢管梁下明敷设；照明平面图中未标注导线截面者为2.5mm2，照明平面图中未标注根数者为三根，两根均穿SC15、三~四根均穿SC20，五~六根为SC25；插座回路未标注者均为BV—450/750V-3*4-SC20；（3）消防设备配电管线均采用NH-BV-450/750V耐火型铜芯线穿镀锌钢管暗敷设；（4）应急照明回路均采用NH-BV-450/750V耐火型铜芯线穿镀锌钢管暗敷设；（二）、照明系统：1、风机房、值班室等重要用房设事故照明灯，疏散通道、楼梯及出入口等处灯具采用自带蓄电的应急灯；（1）走道、楼梯间、电梯前室、一层大厅、地下室应急照明时间不小于90min；（2）风机房、管理室、配线间应急照明时间不小于180min；2、车库日光灯采用T5管配cos＞0.9的电子镇流器；3、汽车库照明为75Lx，照明功率密度为5W2/m；4、汽车库照明采用分区段集中控制，车道照明采用隔灯接线集中控制；5、配电箱（控制箱）底边距地1.5米墙面明装，各箱体均采用成套箱，内设N.PE线端子；（三）、安全接地保护系统：1、本工程采用TN-S接地系统，接地电阻小于1欧姆，当实测满足不了要求时可增设人工接地；。2、金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地，接地线最小截面积不小于6mm2；接地干线不小于16mm2。第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页3、防护密闭门、密闭门、防爆活门的金属外壳与接地网联接；（四）、火灾自动报警及消防联动控制系统；1、本工程保护等级为一级，车库管理室内设区域报警器，信号引至小区消控中心；2、消防接地线箱内设总线隔离器，车库、楼梯间均设有感温（烟）探测器、手动报警按钮、声光报警器、以及各种控制模块以完成报警、控制、操作等功能；电缆桥架内设感温电缆，在风机房及配线间均设消防对讲电话；（五）汽车库管理系统：在出库入口处设汽车库管理系统，具有监控记录、车位显示管理、计费等功能；第二部分：施工总体部署1、项目人员安排：项目经理：王守武技术负责人：刘晓芳项目专业技术负责人：王振华项目专业质检员：韩小雄施工员：张惠鹏资料员:吴伊娜材料员：甘培新预算员：张兴林电气班组长：王晨林管道班组长：王飞2、工期目标:施工工期合理安排在土建工期目标内，力争作到完善交叉作业，确保按时完工交付使用。3、质量管理目标、质量体系：建立ISO9002-2000版质量保证体系，对各分部分项工程实行目标管理，作到组织落实，建立岗位责任制，以保证管理总的质量目标。项目经理部严格按照质量体系的标准实施管理职责，以全面质量管理为中心，对工程实施全过程、全方位管理，确保本工程实现一流的承包管理、一流的文明施工、一流的工程质量和一流的施工速度，高标准、高质量完成该工程。4、劳动力计划：第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页基础阶段配备电工8名，其中技术工人4名，进行现场临时用电的安装和接地极及地下室配管工作。主体阶段配备电工16名，其中技术工人10名，壮工6名，配合土建进行预留预埋等工作。装修阶段配备电工31名，其中技术工人22名，进行电气设备的安装调试工作。第三部分：主要分项工程施工技术措施一、JDG管现浇顶内施工1、作业条件（1）、土建完成顶板、梁支...
