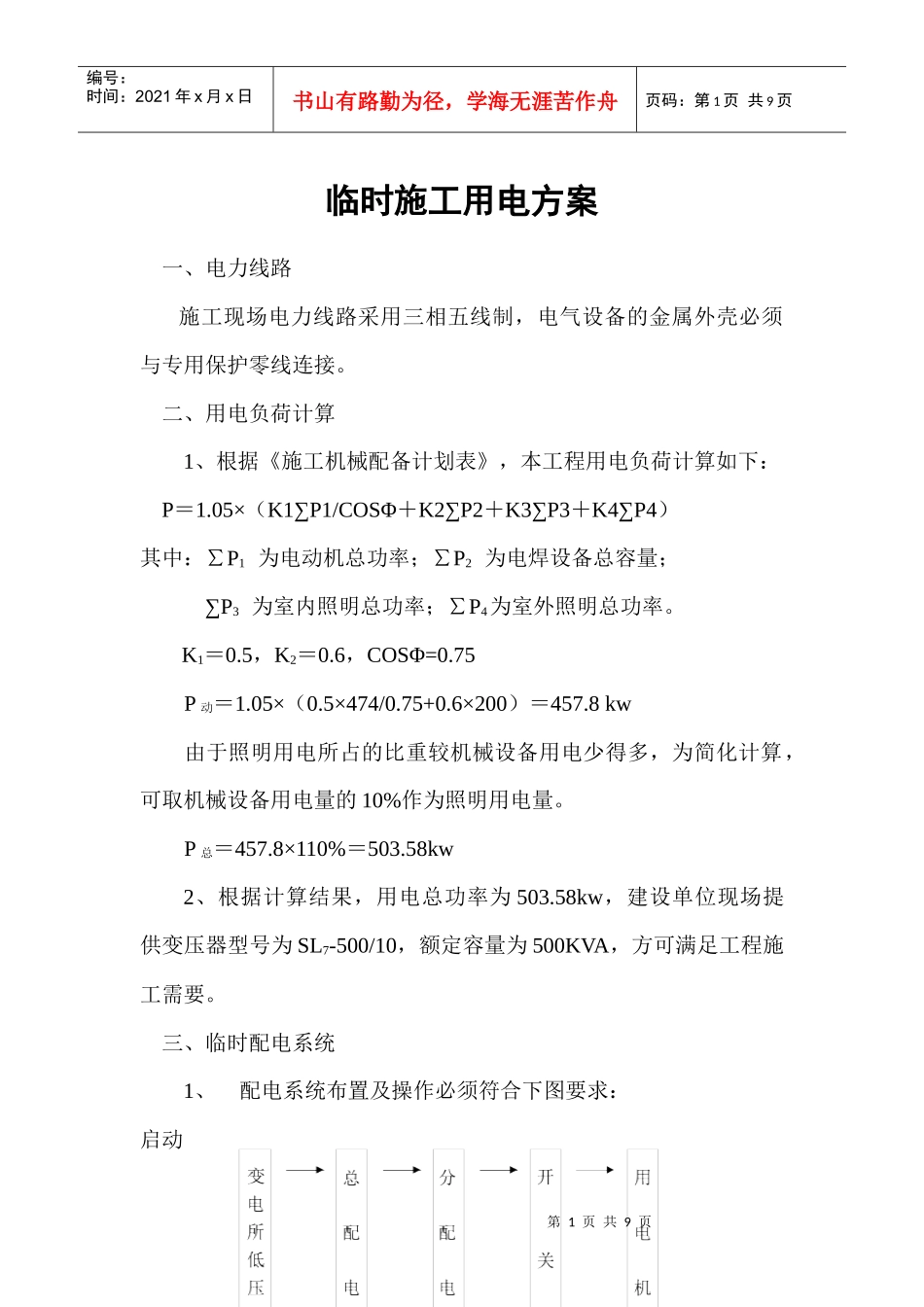

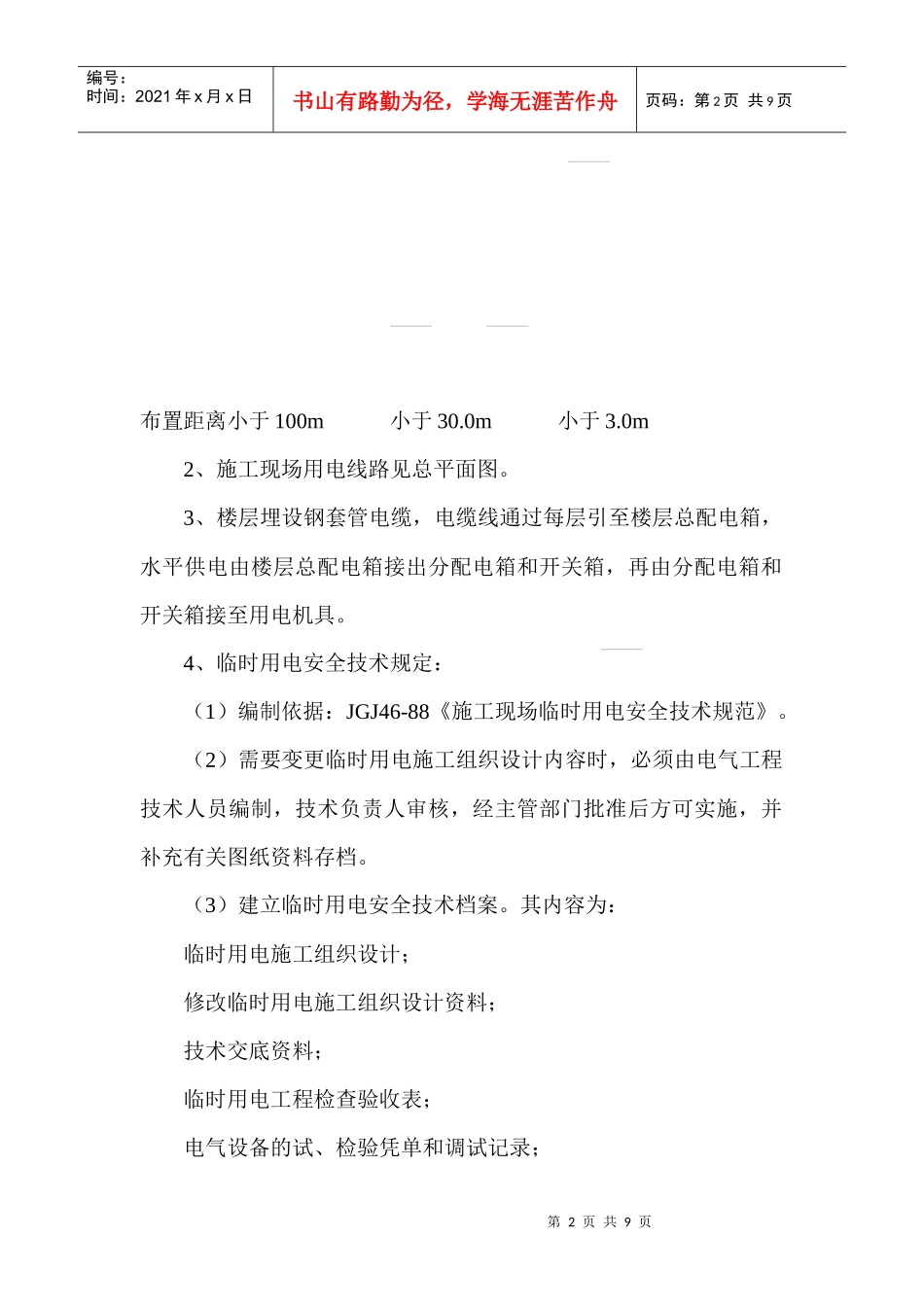

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页临时施工用电方案一、电力线路施工现场电力线路采用三相五线制，电气设备的金属外壳必须与专用保护零线连接。二、用电负荷计算1、根据《施工机械配备计划表》，本工程用电负荷计算如下：P＝1.05×（K1∑P1/COSΦ＋K2∑P2＋K3∑P3＋K4∑P4）其中：∑P1为电动机总功率；∑P2为电焊设备总容量；∑P3为室内照明总功率；∑P4为室外照明总功率。K1＝0.5，K2＝0.6，COSΦ=0.75P动＝1.05×（0.5×474/0.75+0.6×200）＝457.8kw由于照明用电所占的比重较机械设备用电少得多，为简化计算，可取机械设备用电量的10%作为照明用电量。P总＝457.8×110%＝503.58kw2、根据计算结果，用电总功率为503.58kw，建设单位现场提供变压器型号为SL7-500/10，额定容量为500KVA，方可满足工程施工需要。三、临时配电系统1、配电系统布置及操作必须符合下图要求：启动第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页布置距离小于100m小于30.0m小于3.0m2、施工现场用电线路见总平面图。3、楼层埋设钢套管电缆，电缆线通过每层引至楼层总配电箱，水平供电由楼层总配电箱接出分配电箱和开关箱，再由分配电箱和开关箱接至用电机具。4、临时用电安全技术规定：（1）编制依据：JGJ46-88《施工现场临时用电安全技术规范》。（2）需要变更临时用电施工组织设计内容时，必须由电气工程技术人员编制，技术负责人审核，经主管部门批准后方可实施，并补充有关图纸资料存档。（3）建立临时用电安全技术档案。其内容为：临时用电施工组织设计；修改临时用电施工组织设计资料；技术交底资料；临时用电工程检查验收表；电气设备的试、检验凭单和调试记录；第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页接地电阻测定记录表；定期检（复）查表；（施工现场每月一次，分公司每季一次，并复查接地电阻值）。电工维修工作记录。可指定专人（电工）管理，并于临时用电工程拆除后统一归档。（4）施工脚手架、机动车道、垂直运输设备与外电线路间距应符合安全要求。凡施工现场不能满足有关规定时，应实施相应安全技术措施，增设屏障、遮栏、围栏或防护网，并悬挂醒目警告标牌。实施过程中应有电气工程技术人员或专职安全人员负责监护。当上述防护措施仍无条件实施时，必须与有关部门协商，采取停电、迁移外电线路或改变工程位置等解决办法，否则不得施工。5、保护接零、接地、防雷规定（1）施工现场的中点直接接地的电力线路中必须采用TN－S接零保护系统（三相五线制），电气设备的金属外壳必须与专用保护零线连接，专用保护零线（简称保护零线）应由工作接地线，配电箱的零线或第一级漏电保护器，电源侧的零线引出，详见下图，并按规定色标要求接线。（2）凡潮湿或条件特别恶劣施工电气设备必须采用保护接零，保护零线不得装设开关或熔断器，保护零线应单独敷设，不作它用，重复接地线应与保护零线相连结。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页1：工作接地；2：电气设备外露导电部分3：重复接地L1、L2、L3：相线N：工作零线PE：保护零线（3）下列施工用电设备不断电的外露导电部分应做保护接零：电机、变压器、电器、照明器具，手持电动工具的金属外壳；电气设备传动装置金属部件及电力线路金属保护管等；室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门。（4）保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度要求。保护零线架空敷设的间距大于13m时，保护零线截面应为1.0mm2的绝缘铜线或1.6mm2的绝缘铝线。（5）与电气设备相连接的保护零线应为截面不小于2.5mm2的多股绝缘铜线。（6）保护零线必须采用绿、黄双色绝缘线，任何情况下不准用作负荷线。（7）防雷施工现场内的塔吊、施工升降机等垂直运输机械若处在相邻建第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页筑物、构筑物的防雷装置保护范围以外，且机械...
