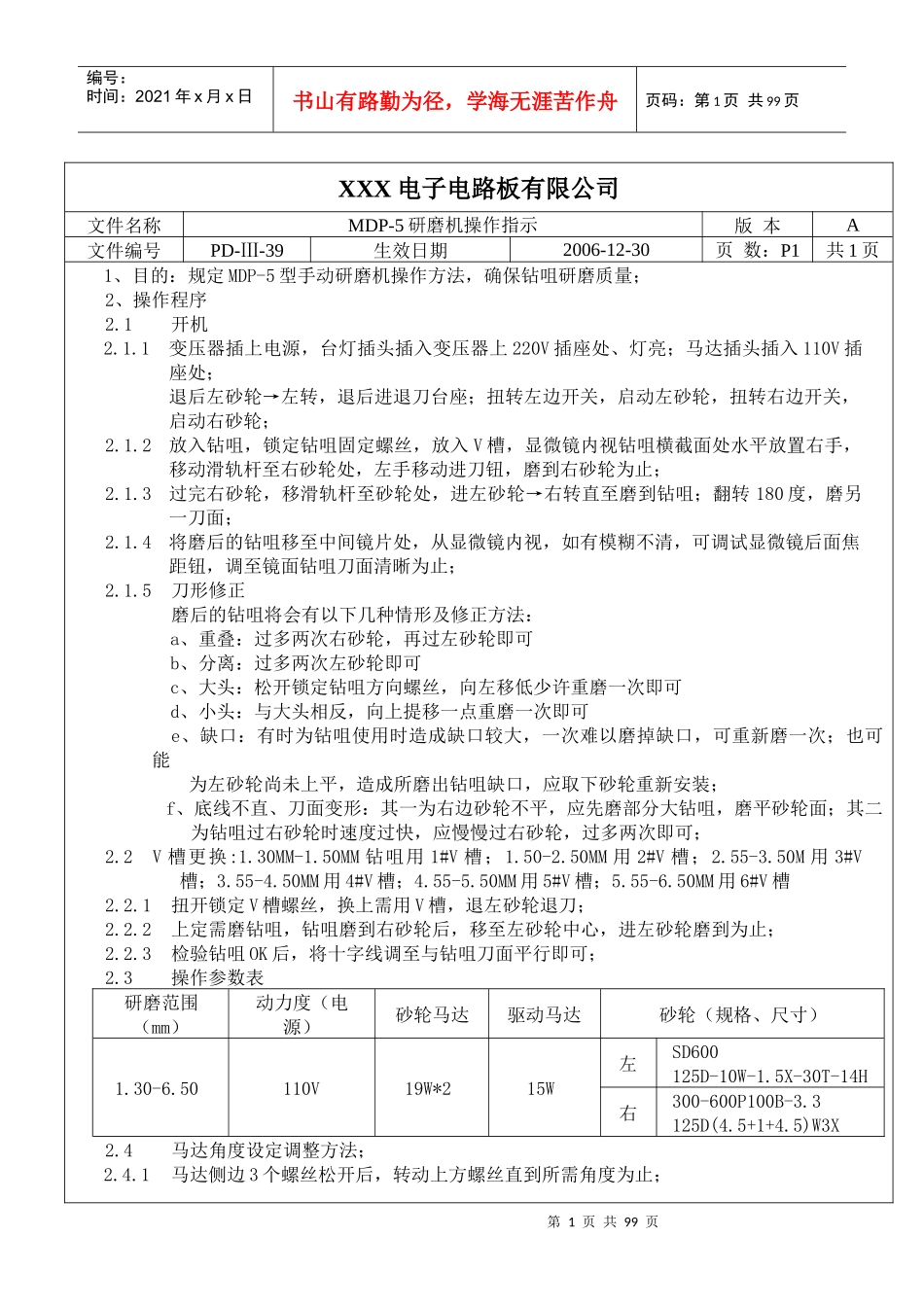

第1页共99页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共99页XXX电子电路板有限公司文件名称MDP-5研磨机操作指示版本A文件编号PD-Ⅲ-39生效日期2006-12-30页数:P1共1页1、目的:规定MDP-5型手动研磨机操作方法,确保钻咀研磨质量;2、操作程序2.1开机2.1.1变压器插上电源,台灯插头插入变压器上220V插座处、灯亮;马达插头插入110V插座处;退后左砂轮→左转,退后进退刀台座;扭转左边开关,启动左砂轮,扭转右边开关,启动右砂轮;2.1.2放入钻咀,锁定钻咀固定螺丝,放入V槽,显微镜内视钻咀横截面处水平放置右手,移动滑轨杆至右砂轮处,左手移动进刀钮,磨到右砂轮为止;2.1.3过完右砂轮,移滑轨杆至砂轮处,进左砂轮→右转直至磨到钻咀;翻转180度,磨另一刀面;2.1.4将磨后的钻咀移至中间镜片处,从显微镜内视,如有模糊不清,可调试显微镜后面焦距钮,调至镜面钻咀刀面清晰为止;2.1.5刀形修正磨后的钻咀将会有以下几种情形及修正方法:a、重叠:过多两次右砂轮,再过左砂轮即可b、分离:过多两次左砂轮即可c、大头:松开锁定钻咀方向螺丝,向左移低少许重磨一次即可d、小头:与大头相反,向上提移一点重磨一次即可e、缺口:有时为钻咀使用时造成缺口较大,一次难以磨掉缺口,可重新磨一次;也可能为左砂轮尚未上平,造成所磨出钻咀缺口,应取下砂轮重新安装;f、底线不直、刀面变形:其一为右边砂轮不平,应先磨部分大钻咀,磨平砂轮面;其二为钻咀过右砂轮时速度过快,应慢慢过右砂轮,过多两次即可;2.2V槽更换:1.30MM-1.50MM钻咀用1#V槽;1.50-2.50MM用2#V槽;2.55-3.50M用3#V槽;3.55-4.50MM用4#V槽;4.55-5.50MM用5#V槽;5.55-6.50MM用6#V槽2.2.1扭开锁定V槽螺丝,换上需用V槽,退左砂轮退刀;2.2.2上定需磨钻咀,钻咀磨到右砂轮后,移至左砂轮中心,进左砂轮磨到为止;2.2.3检验钻咀OK后,将十字线调至与钻咀刀面平行即可;2.3操作参数表研磨范围(mm)动力度(电源)砂轮马达驱动马达砂轮(规格、尺寸)1.30-6.50110V19W*215W左SD600125D-10W-1.5X-30T-14H右300-600P100B-3.3125D(4.5+1+4.5)W3X2.4马达角度设定调整方法;2.4.1马达侧边3个螺丝松开后,转动上方螺丝直到所需角度为止;第2页共99页第1页共99页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共99页2.4.2马达MICRO调整:将MICRO往左旋转,马达向后退;MICRO往右旋转,马达向前进;2.4.3马达角设定:ST型左马达15度,右马达30度;ID型左马达7度,右马达30度;备注:一般在研磨过程中,均固定右马达,以左马达调整;2.5钻尖角设定(180度钻尖角度)*2=刻度盘角度;ST型钻头刻度数25度(钻尖端130度);ID型钻头刻度75度(钻尖165度);槽刀、钻头刻度15度(钻尖130度);3机器保养3.1每班下班之前将所用工具清点放置工具盒内;3.2用浸过酒精的棉花棒清洗镜片,清洗左右两砂轮;3.3擦试机身,保持整洁;3.4每班用WD-40防锈油润滑活动螺丝;编写:审核:核准:XXX电子电路板有限公司文件名称曝光房开油作业指导书版本D文件编号PD-III-40生效日期2007-7-20页数:P1共1页第3页共99页第2页共99页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共99页1、目的:保障油墨粘度符合工艺要求,确保良好品质。2、适用范围:曝光房开油工序。3、作业前准备:3.1、取出待搅拌油墨的主剂和硬化剂(注:感光线路油出厂前已调配好)。3.2、把油罐盖上,灰尘用布碎擦干净。4、作业步骤:4.1、根据生产实际需要,确定所需开油的开油量。4.2、先把主剂搅拌均匀,然后将硬化剂加入主剂中混合搅拌。4.3、依据具体情况阻焊油墨可适当添加2-3%开油水(即1kg油墨可添加20-30ml开油水),但感光线路油墨不得添加任何开油水。4.4、将配好的油墨用搅拌机搅拌5-10分钟。4.5、开油后必须用粘度计测量油墨粘度,粘度要求在100±20dpa(VT-04F粘度计),并记录《开油记录表》。4.6、搅拌后的油墨盖好盖,需静置停放15分钟以上时方可使用,以让油墨中的气泡排出,减少板面的不良。4.7、将搅拌合格的油墨在油罐上作好时间标识。5、注意事项:5.1、搅拌前搅拌刀必须清洗...
