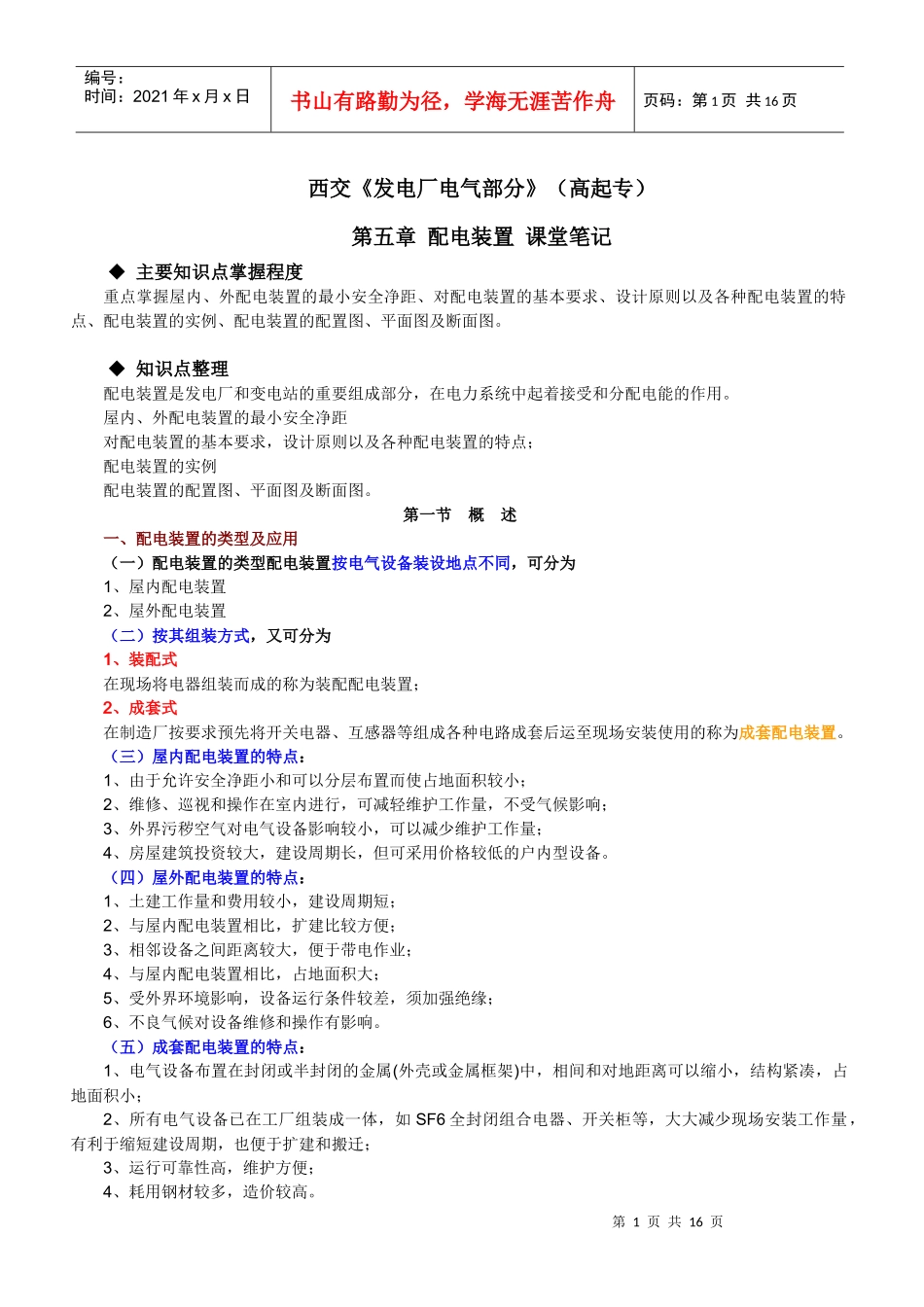

西交发电厂电气部分(高起专)-奥鹏教育天天向上(学历教育_第1页
1/16

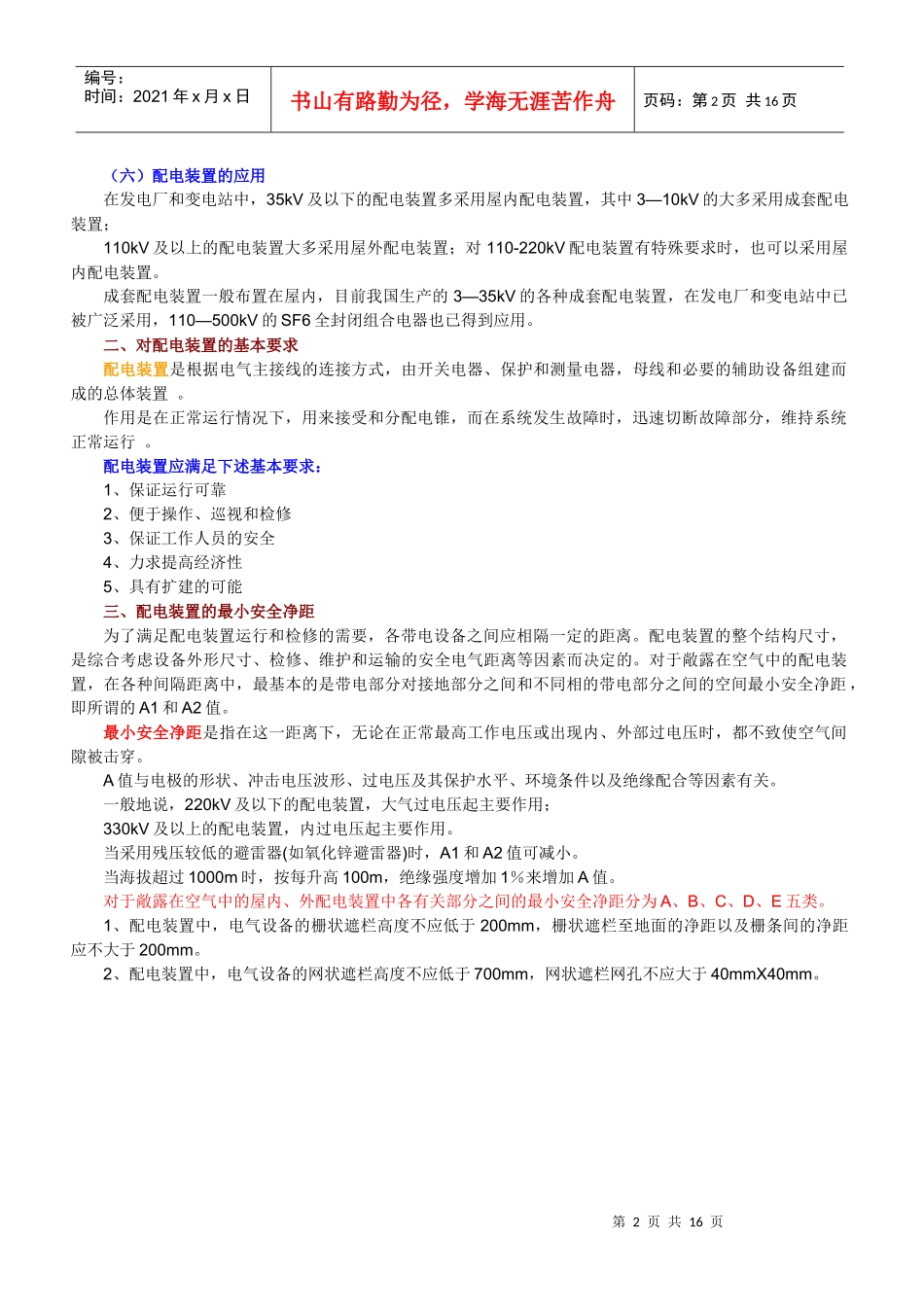

西交发电厂电气部分(高起专)-奥鹏教育天天向上(学历教育_第2页
2/16

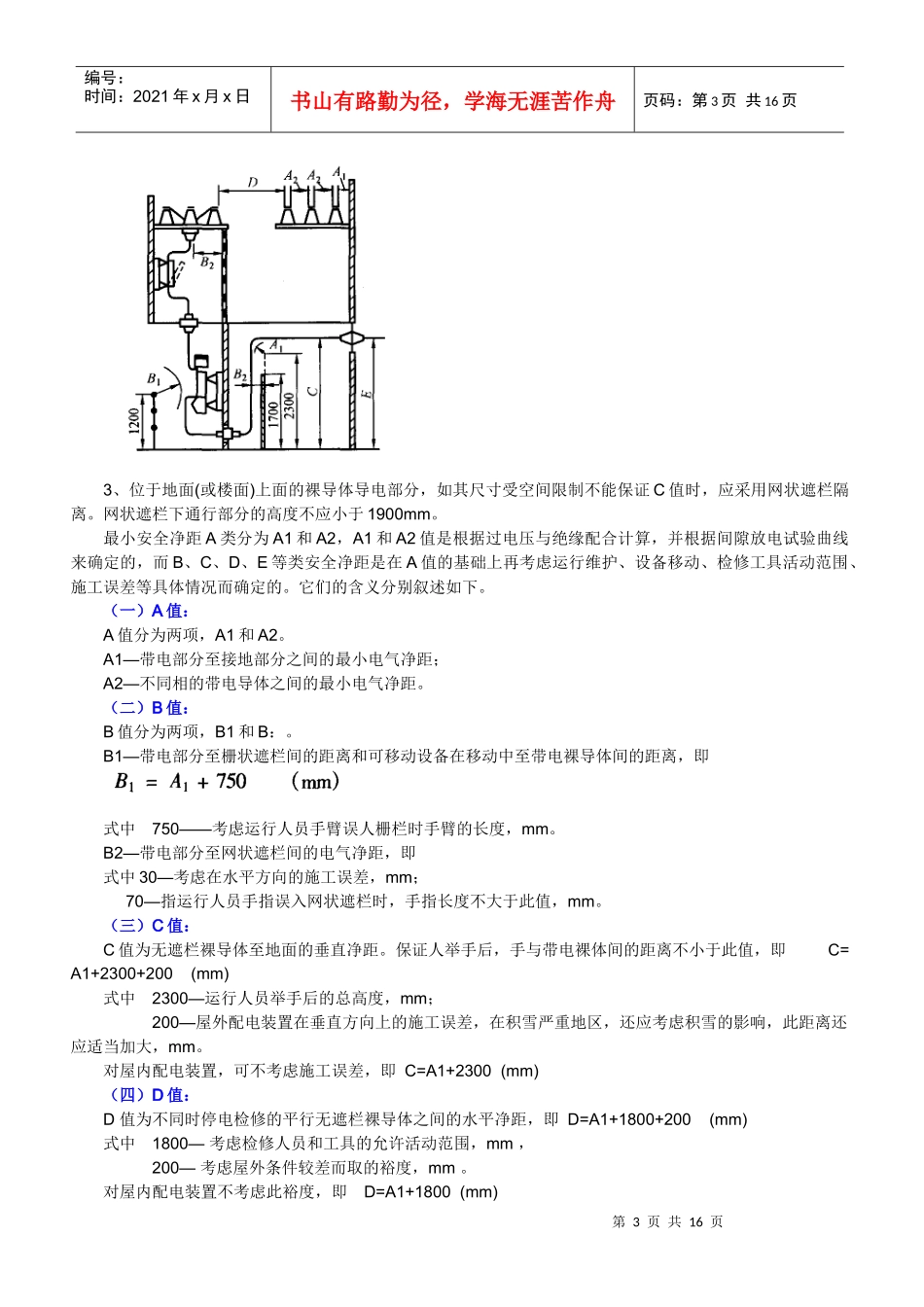

西交发电厂电气部分(高起专)-奥鹏教育天天向上(学历教育_第3页
3/16
第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共16页西交《发电厂电气部分》(高起专)第五章配电装置课堂笔记主要知识点掌握程度重点掌握屋内、外配电装置的最小安全净距、对配电装置的基本要求、设计原则以及各种配电装置的特点、配电装置的实例、配电装置的配置图、平面图及断面图。知识点整理配电装置是发电厂和变电站的重要组成部分,在电力系统中起着接受和分配电能的作用。屋内、外配电装置的最小安全净距对配电装置的基本要求,设计原则以及各种配电装置的特点;配电装置的实例配电装置的配置图、平面图及断面图。第一节概述一、配电装置的类型及应用(一)配电装置的类型配电装置按电气设备装设地点不同,可分为1、屋内配电装置2、屋外配电装置(二)按其组装方式,又可分为1、装配式在现场将电器组装而成的称为装配配电装置;2、成套式在制造厂按要求预先将开关电器、互感器等组成各种电路成套后运至现场安装使用的称为成套配电装置。(三)屋内配电装置的特点:1、由于允许安全净距小和可以分层布置而使占地面积较小;2、维修、巡视和操作在室内进行,可减轻维护工作量,不受气候影响;3、外界污秽空气对电气设备影响较小,可以减少维护工作量;4、房屋建筑投资较大,建设周期长,但可采用价格较低的户内型设备。(四)屋外配电装置的特点:1、土建工作量和费用较小,建设周期短;2、与屋内配电装置相比,扩建比较方便;3、相邻设备之间距离较大,便于带电作业;4、与屋内配电装置相比,占地面积大;5、受外界环境影响,设备运行条件较差,须加强绝缘;6、不良气候对设备维修和操作有影响。(五)成套配电装置的特点:1、电气设备布置在封闭或半封闭的金属(外壳或金属框架)中,相间和对地距离可以缩小,结构紧凑,占地面积小;2、所有电气设备已在工厂组装成一体,如SF6全封闭组合电器、开关柜等,大大减少现场安装工作量,有利于缩短建设周期,也便于扩建和搬迁;3、运行可靠性高,维护方便;4、耗用钢材较多,造价较高。第2页共16页第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共16页(六)配电装置的应用在发电厂和变电站中,35kV及以下的配电装置多采用屋内配电装置,其中3—10kV的大多采用成套配电装置;110kV及以上的配电装置大多采用屋外配电装置;对110-220kV配电装置有特殊要求时,也可以采用屋内配电装置。成套配电装置一般布置在屋内,目前我国生产的3—35kV的各种成套配电装置,在发电厂和变电站中已被广泛采用,110—500kV的SF6全封闭组合电器也已得到应用。二、对配电装置的基本要求配电装置是根据电气主接线的连接方式,由开关电器、保护和测量电器,母线和必要的辅助设备组建而成的总体装置。作用是在正常运行情况下,用来接受和分配电锥,而在系统发生故障时,迅速切断故障部分,维持系统正常运行。配电装置应满足下述基本要求:1、保证运行可靠2、便于操作、巡视和检修3、保证工作人员的安全4、力求提高经济性5、具有扩建的可能三、配电装置的最小安全净距为了满足配电装置运行和检修的需要,各带电设备之间应相隔一定的距离。配电装置的整个结构尺寸,是综合考虑设备外形尺寸、检修、维护和运输的安全电气距离等因素而决定的。对于敞露在空气中的配电装置,在各种间隔距离中,最基本的是带电部分对接地部分之间和不同相的带电部分之间的空间最小安全净距,即所谓的A1和A2值。最小安全净距是指在这一距离下,无论在正常最高工作电压或出现内、外部过电压时,都不致使空气间隙被击穿。A值与电极的形状、冲击电压波形、过电压及其保护水平、环境条件以及绝缘配合等因素有关。一般地说,220kV及以下的配电装置,大气过电压起主要作用;330kV及以上的配电装置,内过电压起主要作用。当采用残压较低的避雷器(如氧化锌避雷器)时,A1和A2值可减小。当海拔超过1000m时,按每升高100m,绝缘强度增加1%来增加A值。对于敞露在空气中的屋内、外配电装置中各有关部分之间的最小安全净距分为A、B、C、D、E五类。1、配电装置中,电气设备的栅状遮栏高度不应低于200mm,栅状遮栏至地面的净...
