电子计算器课程设计VIP免费

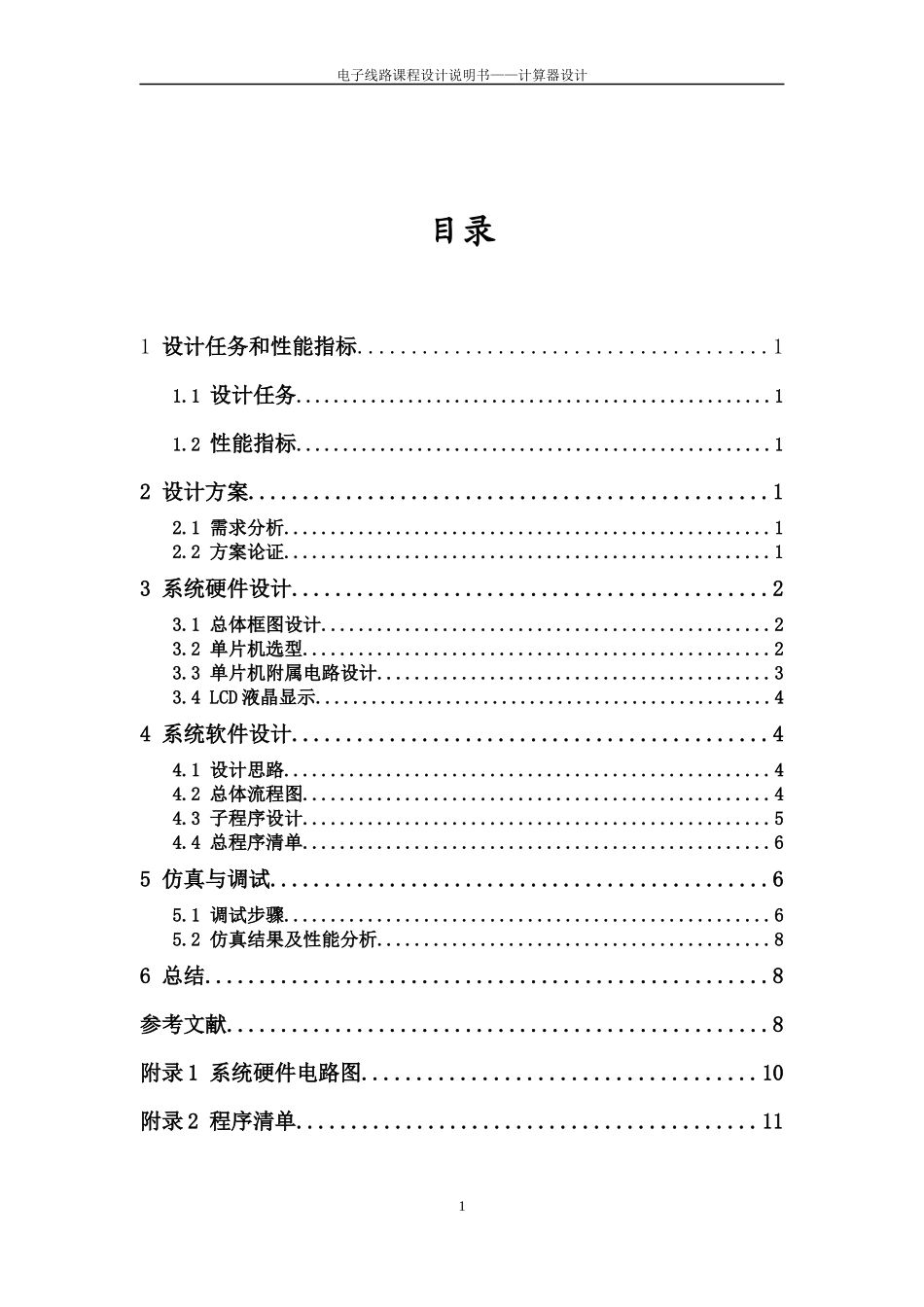

电子计算器课程设计_第1页
1/21
电子计算器课程设计_第2页
2/21

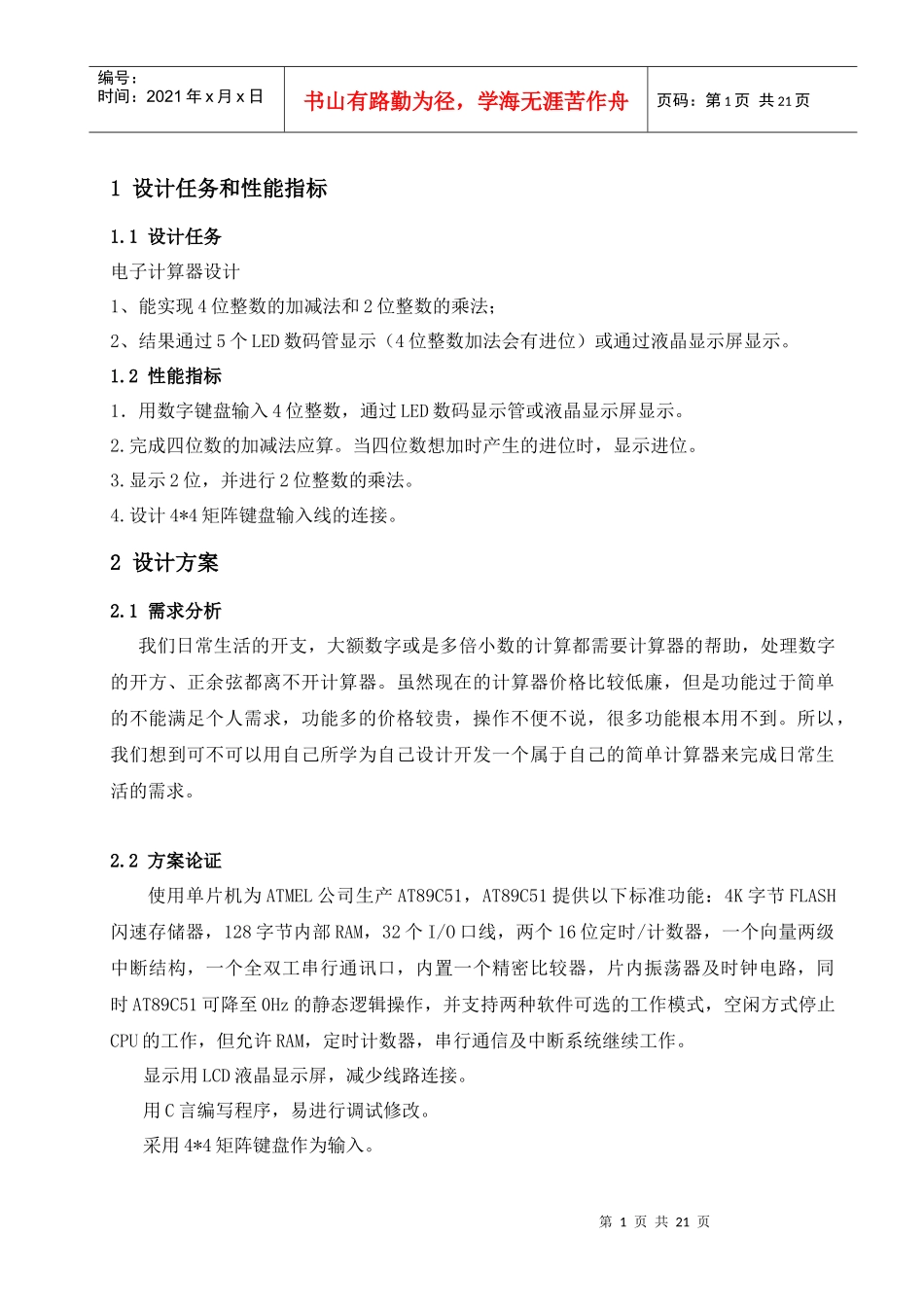

电子计算器课程设计_第3页
3/21
电子线路课程设计说明书——计算器设计目录1设计任务和性能指标......................................11.1设计任务...................................................11.2性能指标...................................................12设计方案................................................12.1需求分析....................................................12.2方案论证....................................................13系统硬件设计............................................23.1总体框图设计................................................23.2单片机选型..................................................23.3单片机附属电路设计..........................................33.4LCD液晶显示.................................................44系统软件设计............................................44.1设计思路....................................................44.2总体流程图..................................................44.3子程序设计..................................................54.4总程序清单..................................................65仿真与调试..............................................65.1调试步骤....................................................65.2仿真结果及性能分析..........................................86总结....................................................8参考文献..................................................8附录1系统硬件电路图....................................10附录2程序清单..........................................111电子线路课程设计说明书——计算器设计2第1页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共21页1设计任务和性能指标1.1设计任务电子计算器设计1、能实现4位整数的加减法和2位整数的乘法;2、结果通过5个LED数码管显示(4位整数加法会有进位)或通过液晶显示屏显示。1.2性能指标1.用数字键盘输入4位整数,通过LED数码显示管或液晶显示屏显示。2.完成四位数的加减法应算。当四位数想加时产生的进位时,显示进位。3.显示2位,并进行2位整数的乘法。4.设计4*4矩阵键盘输入线的连接。2设计方案2.1需求分析我们日常生活的开支,大额数字或是多倍小数的计算都需要计算器的帮助,处理数字的开方、正余弦都离不开计算器。虽然现在的计算器价格比较低廉,但是功能过于简单的不能满足个人需求,功能多的价格较贵,操作不便不说,很多功能根本用不到。所以,我们想到可不可以用自己所学为自己设计开发一个属于自己的简单计算器来完成日常生活的需求。2.2方案论证使用单片机为ATMEL公司生产AT89C51,AT89C51提供以下标准功能:4K字节FLASH闪速存储器,128字节内部RAM,32个I/O口线,两个16位定时/计数器,一个向量两级中断结构,一个全双工串行通讯口,内置一个精密比较器,片内振荡器及时钟电路,同时AT89C51可降至0Hz的静态逻辑操作,并支持两种软件可选的工作模式,空闲方式停止CPU的工作,但允许RAM,定时计数器,串行通信及中断系统继续工作。显示用LCD液晶显示屏,减少线路连接。用C言编写程序,易进行调试修改。采用4*4矩阵键盘作为输入。第2页共21页第1页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共21页3系统硬件设计3.1总体框图设计电路图如附录13.2单片机选型AT89C51是一种带4K字节闪烁可编程可擦除只读存储器(FPEROM—FalshProgrammableandErasableReadOnlyMemory)的低电压,高性能、CMOS、8位单片机。该器件采用ATMEL高密度非易失存储器制造技术制造,与工业标准的MCS-51指令集和输出管脚相兼容。AT89C51的管脚图如图2.2所示。图3-13.3单片机附属电路设计一、晶体振荡电路1.晶体振荡器的作用石英晶体振荡器也称石英晶体谐振器,它用来稳定频率和选择频率,是一种可以取代LC谐振回路的晶体谐振元件。2.本设计所用的晶体振荡电路如图2.3所示:第3...
