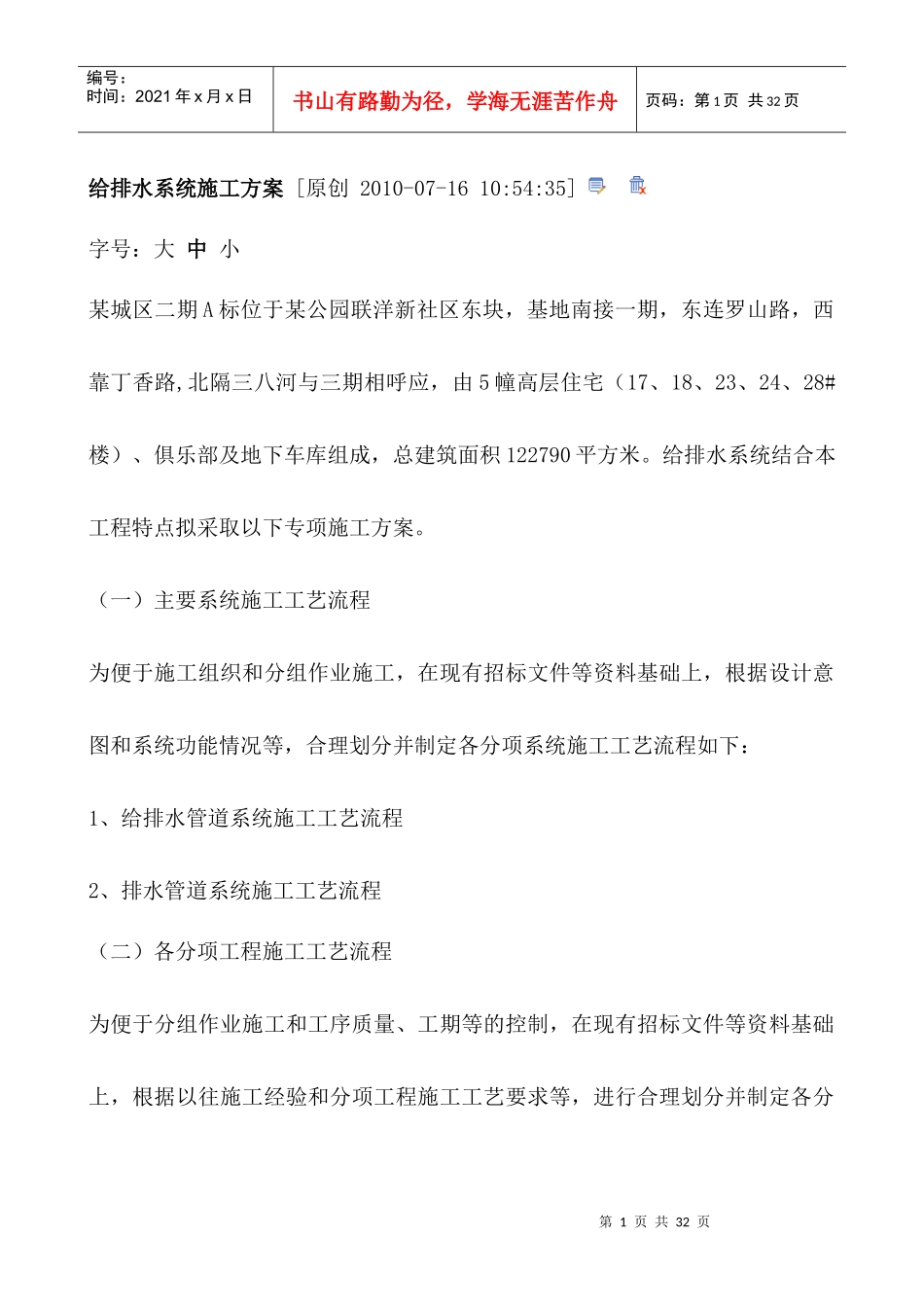

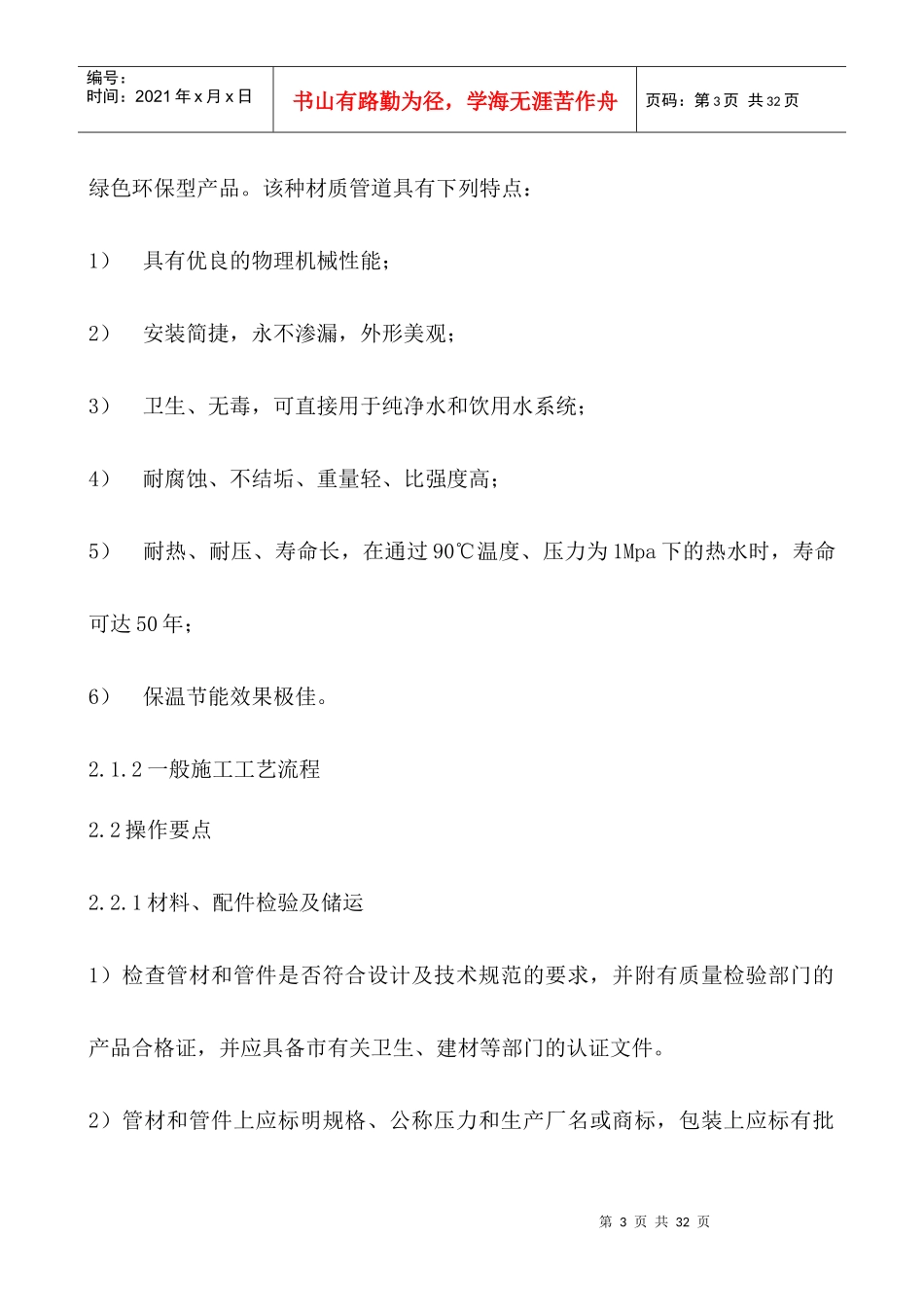

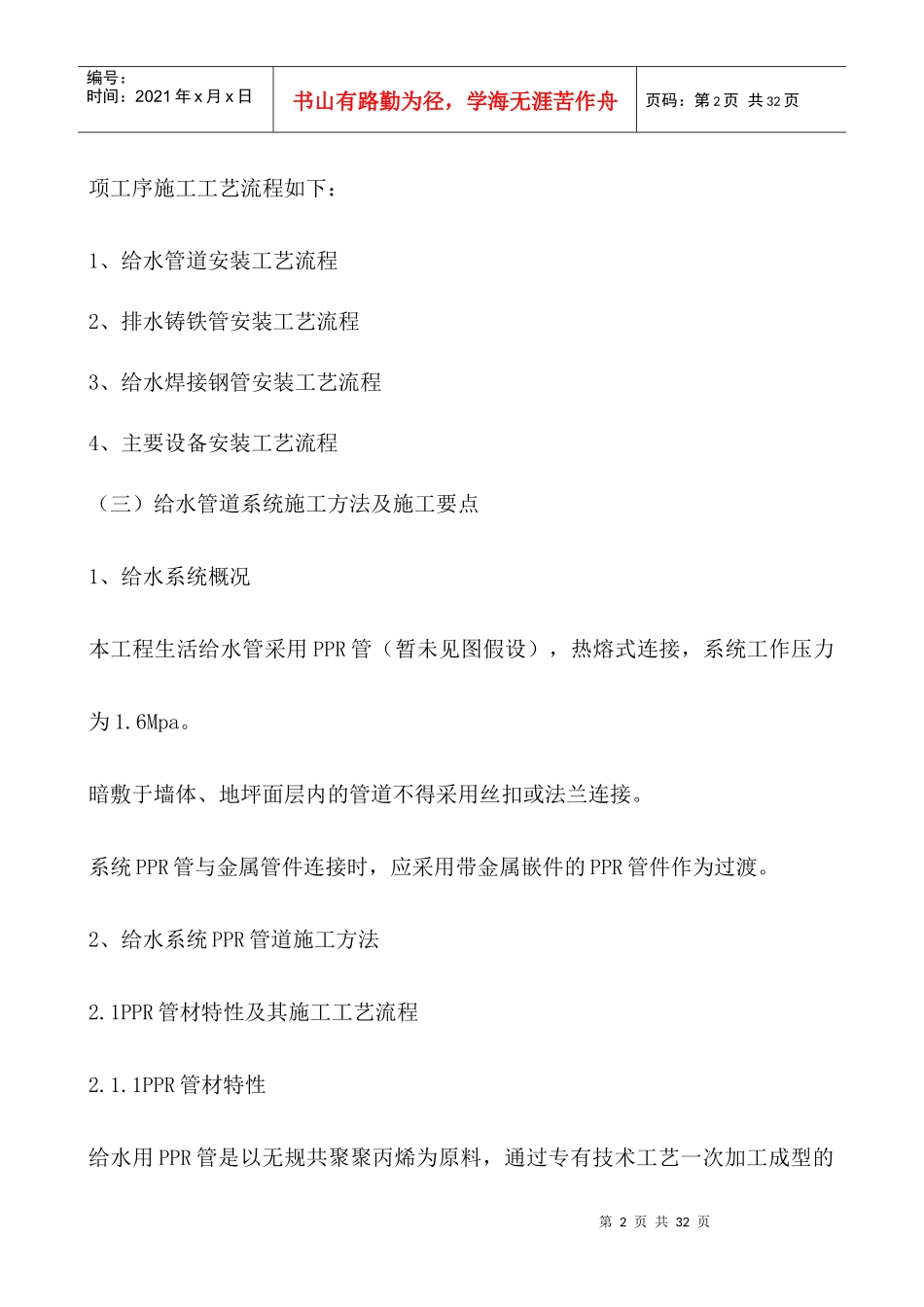

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页给排水系统施工方案[原创2010-07-1610:54:35]字号：大中小某城区二期A标位于某公园联洋新社区东块，基地南接一期，东连罗山路，西靠丁香路,北隔三八河与三期相呼应，由5幢高层住宅（17、18、23、24、28#楼）、俱乐部及地下车库组成，总建筑面积122790平方米。给排水系统结合本工程特点拟采取以下专项施工方案。（一）主要系统施工工艺流程为便于施工组织和分组作业施工，在现有招标文件等资料基础上，根据设计意图和系统功能情况等，合理划分并制定各分项系统施工工艺流程如下：1、给排水管道系统施工工艺流程2、排水管道系统施工工艺流程（二）各分项工程施工工艺流程为便于分组作业施工和工序质量、工期等的控制，在现有招标文件等资料基础上，根据以往施工经验和分项工程施工工艺要求等，进行合理划分并制定各分第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页项工序施工工艺流程如下：1、给水管道安装工艺流程2、排水铸铁管安装工艺流程3、给水焊接钢管安装工艺流程4、主要设备安装工艺流程（三）给水管道系统施工方法及施工要点1、给水系统概况本工程生活给水管采用PPR管（暂未见图假设），热熔式连接，系统工作压力为1.6Mpa。暗敷于墙体、地坪面层内的管道不得采用丝扣或法兰连接。系统PPR管与金属管件连接时，应采用带金属嵌件的PPR管件作为过渡。2、给水系统PPR管道施工方法2.1PPR管材特性及其施工工艺流程2.1.1PPR管材特性给水用PPR管是以无规共聚聚丙烯为原料，通过专有技术工艺一次加工成型的第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页绿色环保型产品。该种材质管道具有下列特点：1）具有优良的物理机械性能；2）安装简捷，永不渗漏，外形美观；3）卫生、无毒，可直接用于纯净水和饮用水系统；4）耐腐蚀、不结垢、重量轻、比强度高；5）耐热、耐压、寿命长，在通过90℃温度、压力为1Mpa下的热水时，寿命可达50年；6）保温节能效果极佳。2.1.2一般施工工艺流程2.2操作要点2.2.1材料、配件检验及储运1）检查管材和管件是否符合设计及技术规范的要求，并附有质量检验部门的产品合格证，并应具备市有关卫生、建材等部门的认证文件。2）管材和管件上应标明规格、公称压力和生产厂名或商标，包装上应标有批第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页号、数量、生产日期和检验代号。3）搬运管材和管件时，必须小心轻放，避免油污，严禁剧烈撞击、与尖锐物品碰撞和抛、摔、滚、拖。4）因PPR管抗紫外线性能差，在阳光长期直接照射下容易老化，故管材和管件存放在通风良好的库房，严禁露天堆放。库房内的管材必须水平堆放在平整的地面。2.2.2支吊架制作安装1）管道安装时按不同管径和要求设置管卡或吊架，位置应准确，埋设要平整，管卡与管道接触应紧密，但不得损伤管道表面。2）采用金属管卡或吊装时，金属管卡与管道之间采用橡胶等软物隔垫。3）因PPR管道支吊架具有敷设间距小，支吊架制作量大、支吊架承重小的特性，所以单管采用双扁管卡，多管采用双杆吊架。4）由于温度变化产生的线形伸缩，会使管道产生塌陷和“蛇行形变”，故采取如下措施补偿管道的热膨胀量：第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页明敷水平管道利用管道折角自由臂补偿。首先，根据公式计算管道的伸缩长度而后计算自由臂的长度，然后从折点选区自由臂长度安装固定支架，自由管段处安装滑动支架。立管及不能利用自然补偿的管道系统，管道支吊架全部采用固定支架。5）立管和部分横管支吊架的间距按下表所规定安装：公称直径（DN）202532405063冷水管横管间距（m）0.650.80.951.11.251.4立管间距（m）1.01.21.51.71.82.0热水管横管间距（m）0.50.60.70.80.91.0立管间距（m）0.91.01.21.41.61.7第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页6...
