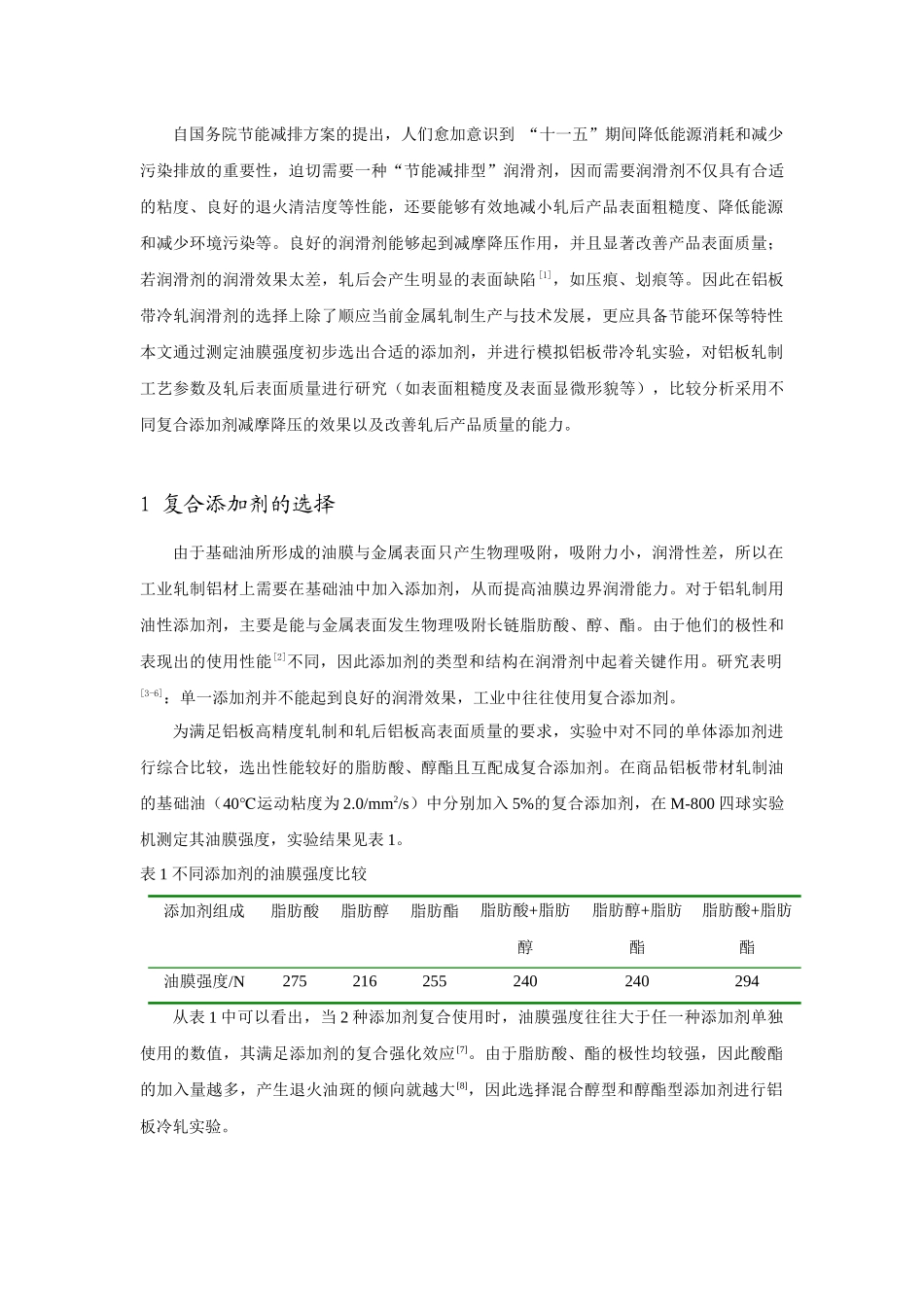

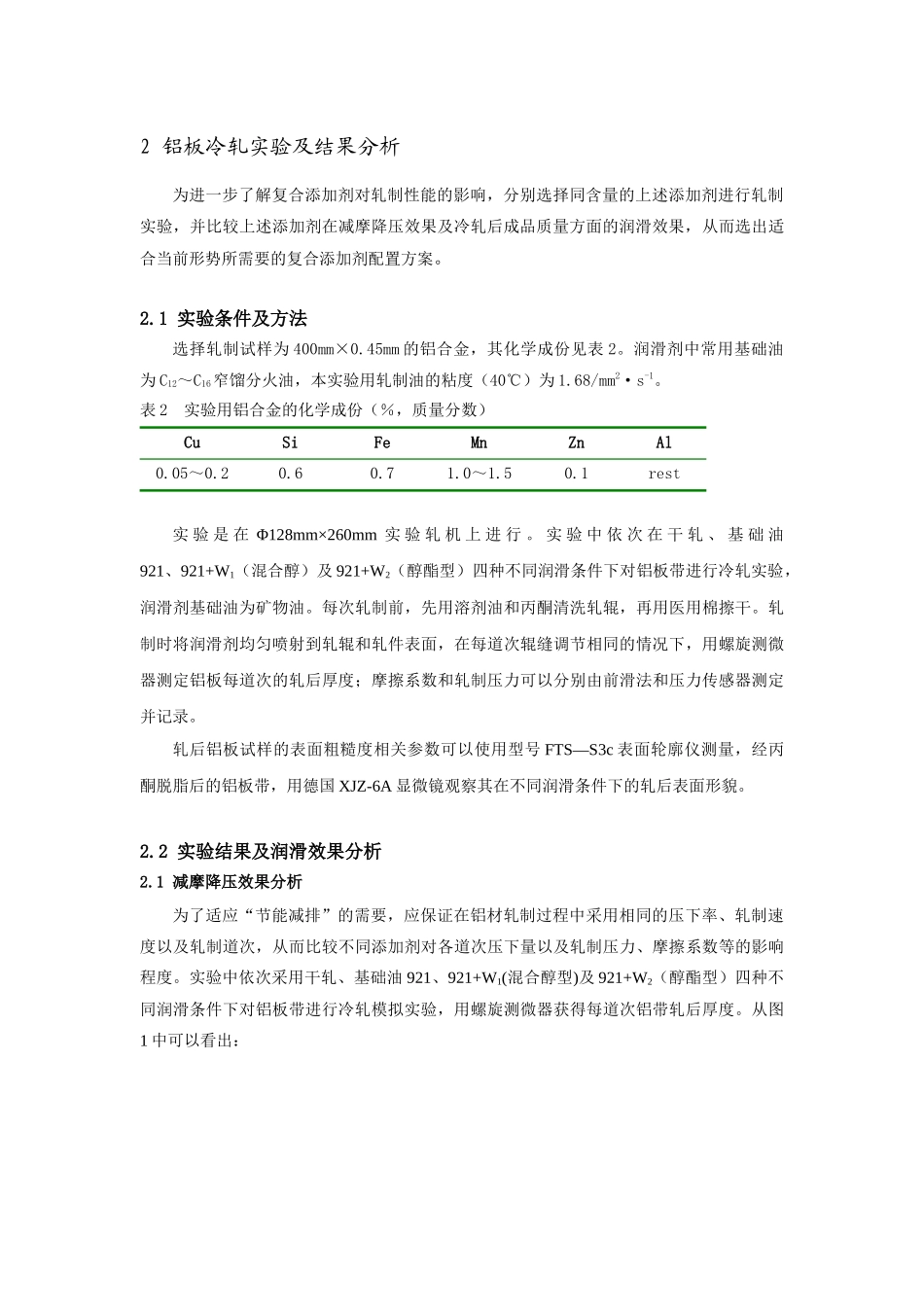

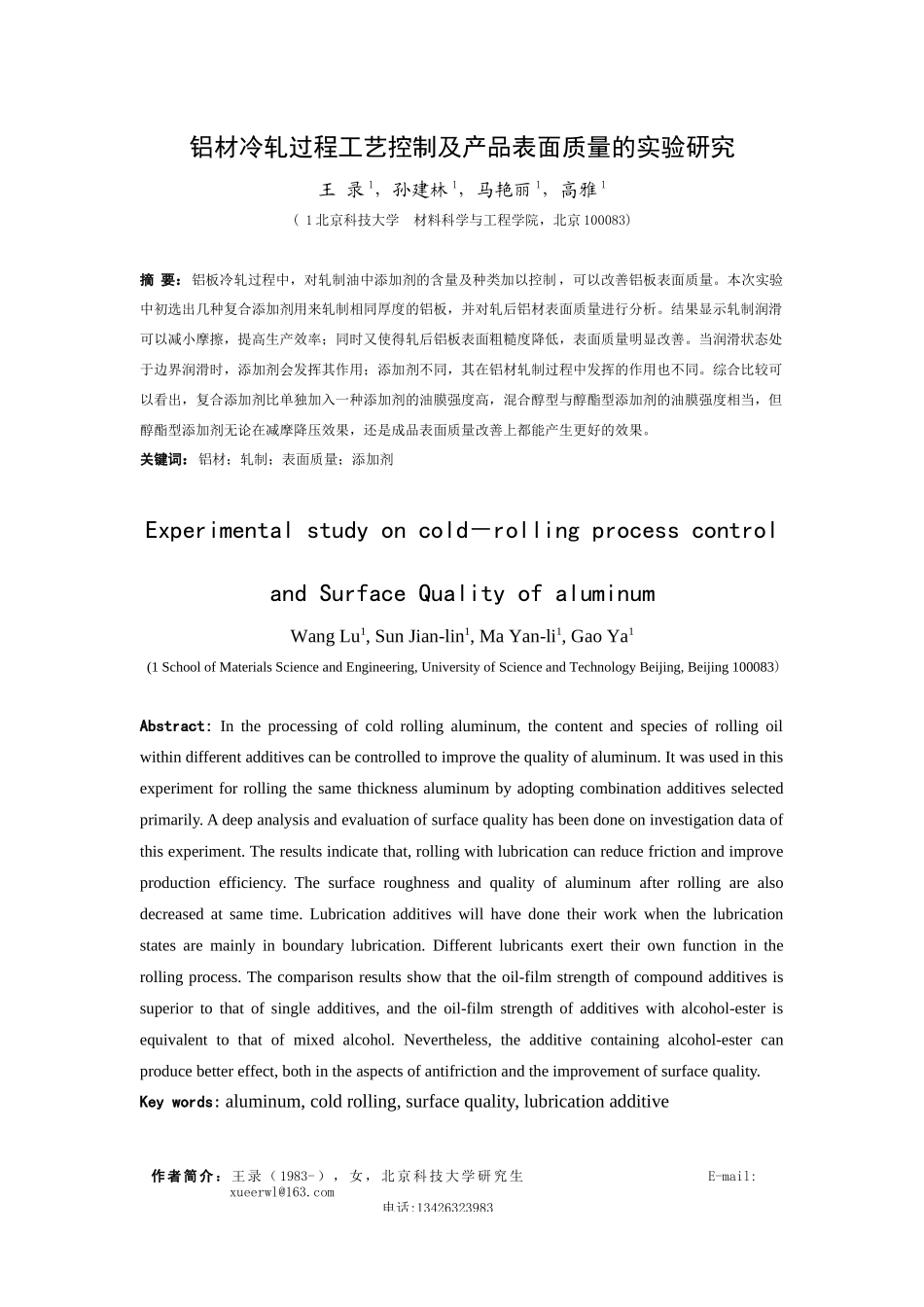

铝材冷轧过程工艺控制及产品表面质量的实验研究王录1，孙建林1，马艳丽1，高雅1(1北京科技大学材料科学与工程学院，北京100083)摘要：铝板冷轧过程中，对轧制油中添加剂的含量及种类加以控制，可以改善铝板表面质量。本次实验中初选出几种复合添加剂用来轧制相同厚度的铝板，并对轧后铝材表面质量进行分析。结果显示轧制润滑可以减小摩擦，提高生产效率；同时又使得轧后铝板表面粗糙度降低，表面质量明显改善。当润滑状态处于边界润滑时，添加剂会发挥其作用；添加剂不同，其在铝材轧制过程中发挥的作用也不同。综合比较可以看出，复合添加剂比单独加入一种添加剂的油膜强度高，混合醇型与醇酯型添加剂的油膜强度相当，但醇酯型添加剂无论在减摩降压效果，还是成品表面质量改善上都能产生更好的效果。关键词：铝材；轧制；表面质量；添加剂Experimentalstudyoncold－rollingprocesscontrolandSurfaceQualityofaluminumWangLu1,SunJian-lin1,MaYan-li1,GaoYa1(1SchoolofMaterialsScienceandEngineering,UniversityofScienceandTechnologyBeijing,Beijing100083)Abstract:Intheprocessingofcoldrollingaluminum,thecontentandspeciesofrollingoilwithindifferentadditivescanbecontrolledtoimprovethequalityofaluminum.Itwasusedinthisexperimentforrollingthesamethicknessaluminumbyadoptingcombinationadditivesselectedprimarily.Adeepanalysisandevaluationofsurfacequalityhasbeendoneoninvestigationdataofthisexperiment.Theresultsindicatethat,rollingwithlubricationcanreducefrictionandimproveproductionefficiency.Thesurfaceroughnessandqualityofaluminumafterrollingarealsodecreasedatsametime.Lubricationadditiveswillhavedonetheirworkwhenthelubricationstatesaremainlyinboundarylubrication.Differentlubricantsexerttheirownfunctionintherollingprocess.Thecomparisonresultsshowthattheoil-filmstrengthofcompoundadditivesissuperiortothatofsingleadditives,andtheoil-filmstrengthofadditiveswithalcohol-esterisequivalenttothatofmixedalcohol.Nevertheless,theadditivecontainingalcohol-estercanproducebettereffect,bothintheaspectsofantifrictionandtheimprovementofsurfacequality.Keywords:aluminum,coldrolling,surfacequality,lubricationadditive作者简介：王录（1983-），女，北京科技大学研究生E-mail:xueerwl@163.com电话:13426323983自国务院节能减排方案的提出，人们愈加意识到“十一五”期间降低能源消耗和减少污染排放的重要性，迫切需要一种“节能减排型”润滑剂，因而需要润滑剂不仅具有合适的粘度、良好的退火清洁度等性能，还要能够有效地减小轧后产品表面粗糙度、降低能源和减少环境污染等。良好的润滑剂能够起到减摩降压作用，并且显著改善产品表面质量；若润滑剂的润滑效果太差，轧后会产生明显的表面缺陷[1]，如压痕、划痕等。因此在铝板带冷轧润滑剂的选择上除了顺应当前金属轧制生产与技术发展，更应具备节能环保等特性本文通过测定油膜强度初步选出合适的添加剂，并进行模拟铝板带冷轧实验，对铝板轧制工艺参数及轧后表面质量进行研究（如表面粗糙度及表面显微形貌等），比较分析采用不同复合添加剂减摩降压的效果以及改善轧后产品质量的能力。1复合添加剂的选择由于基础油所形成的油膜与金属表面只产生物理吸附，吸附力小，润滑性差，所以在工业轧制铝材上需要在基础油中加入添加剂，从而提高油膜边界润滑能力。对于铝轧制用油性添加剂，主要是能与金属表面发生物理吸附长链脂肪酸、醇、酯。由于他们的极性和表现出的使用性能[2]不同，因此添加剂的类型和结构在润滑剂中起着关键作用。研究表明[3-6]：单一添加剂并不能起到良好的润滑效果，工业中往往使用复合添加剂。为满足铝板高精度轧制和轧后铝板高表面质量的要求，实验中对不同的单体添加剂进行综合比较，选出性能较好的脂肪酸、醇酯且互配成复合添加剂。在商品铝板带材轧制油的基础油（40℃运动粘度为2.0/mm2/s）中分别加入5%的复合添加剂，在M-800四球实验机测...
