郑州某污水处理厂电气设备安装工程施工组织设计VIP免费

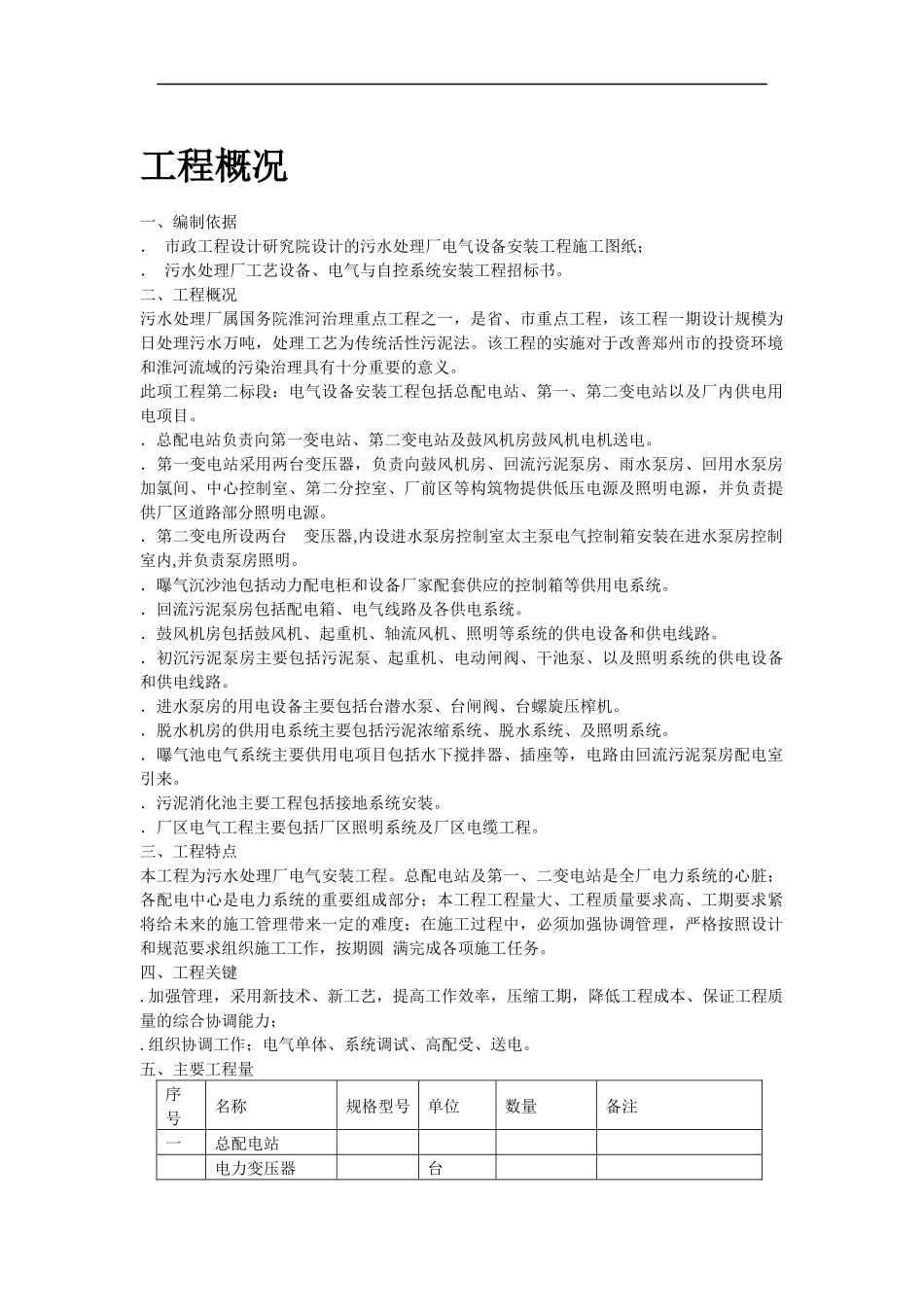

目录第一章工程概况.................................................................第二章我公司的优势.............................................................第三章施工部署.................................................................第四章电气安装原则施工方案.....................................................第五章总体工程质量保证.........................................................第六章安全保证措施.............................................................工程概况一、编制依据．市政工程设计研究院设计的污水处理厂电气设备安装工程施工图纸；．污水处理厂工艺设备、电气与自控系统安装工程招标书。二、工程概况污水处理厂属国务院淮河治理重点工程之一，是省、市重点工程，该工程一期设计规模为日处理污水万吨，处理工艺为传统活性污泥法。该工程的实施对于改善郑州市的投资环境和淮河流域的污染治理具有十分重要的意义。此项工程第二标段：电气设备安装工程包括总配电站、第一、第二变电站以及厂内供电用电项目。．总配电站负责向第一变电站、第二变电站及鼓风机房鼓风机电机送电。．第一变电站采用两台变压器，负责向鼓风机房、回流污泥泵房、雨水泵房、回用水泵房加氯间、中心控制室、第二分控室、厂前区等构筑物提供低压电源及照明电源，并负责提供厂区道路部分照明电源。．第二变电所设两台变压器,内设进水泵房控制室太主泵电气控制箱安装在进水泵房控制室内,并负责泵房照明。．曝气沉沙池包括动力配电柜和设备厂家配套供应的控制箱等供用电系统。．回流污泥泵房包括配电箱、电气线路及各供电系统。．鼓风机房包括鼓风机、起重机、轴流风机、照明等系统的供电设备和供电线路。．初沉污泥泵房主要包括污泥泵、起重机、电动闸阀、干池泵、以及照明系统的供电设备和供电线路。．进水泵房的用电设备主要包括台潜水泵、台闸阀、台螺旋压榨机。．脱水机房的供用电系统主要包括污泥浓缩系统、脱水系统、及照明系统。．曝气池电气系统主要供用电项目包括水下搅拌器、插座等，电路由回流污泥泵房配电室引来。．污泥消化池主要工程包括接地系统安装。．厂区电气工程主要包括厂区照明系统及厂区电缆工程。三、工程特点本工程为污水处理厂电气安装工程。总配电站及第一、二变电站是全厂电力系统的心脏；各配电中心是电力系统的重要组成部分；本工程工程量大、工程质量要求高、工期要求紧将给未来的施工管理带来一定的难度；在施工过程中，必须加强协调管理，严格按照设计和规范要求组织施工工作，按期圆满完成各项施工任务。四、工程关键.加强管理，采用新技术、新工艺，提高工作效率，压缩工期，降低工程成本、保证工程质量的综合协调能力；.组织协调工作；电气单体、系统调试、高配受、送电。五、主要工程量序号名称规格型号单位数量备注一总配电站电力变压器台高压开关柜台高压母线系统套低压开关柜台低压母线安装米支架制安吨．电缆敷设100米．接地极制安根接地母线敷设米二进水泵房低压配电箱、柜台浮球套支架制安吨．软电缆米电缆敷设100米电缆保护管米电缆桥架米三曝气池配电盘、柜台支架制安吨．电缆敷设100米钢管敷设米导线敷设100米电缆桥架米动力插座套四脱水机房配电箱台支架制安吨．电缆敷设100米．电缆保护管米电缆桥架米接地极制安根接地母线敷设米五曝气沉砂池配电盘箱柜台支架制安吨．电缆敷设100米．电缆桥架米六鼓风机房配电盘箱柜台支架制安吨．电缆敷设100米．钢管敷设米电缆桥架米七回流污泥泵房配电盘箱柜台支架制安吨．电缆敷设100米．钢管敷设米电缆桥架米．八污泥消化池接地极制安根户外接地线米避雷线米九厂区照明及电缆路灯套接地线米电缆敷设100米．十第二变电站变压器台母线系统套低压配电柜台控制箱台支架制安吨．保护网平方米电缆敷设100米．钢管敷设米．接地极制安根接地母线敷设米十一初沉污泥泵房配电盘、柜台支架制安吨．电缆敷设100米．钢管敷设米电缆桥架米接线盒个接地极制安根接地母线敷设米六、施工采用标准．《电气装置工程施工及验收规范》（—）．《电气装置安装工程高压电器施工...
