电力电子技术期末试卷VIP免费

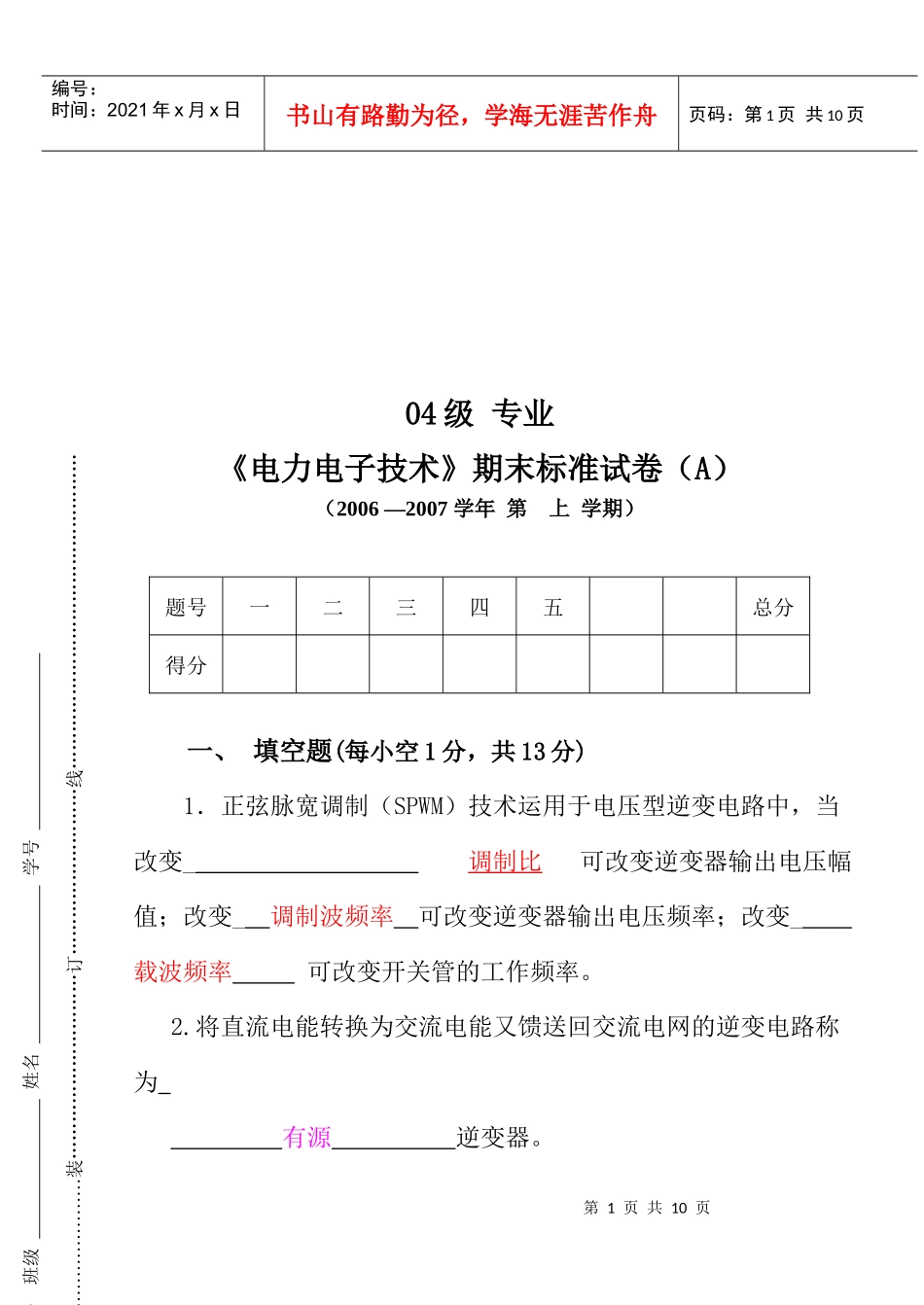

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页04级专业《电力电子技术》期末标准试卷（A）（2006—2007学年第上学期）题号一二三四五总分得分一、填空题(每小空1分，共13分)1．正弦脉宽调制（SPWM）技术运用于电压型逆变电路中，当改变__调制比可改变逆变器输出电压幅值；改变_调制波频率可改变逆变器输出电压频率；改变_载波频率可改变开关管的工作频率。2.将直流电能转换为交流电能又馈送回交流电网的逆变电路称为有源逆变器。院（系）班级姓名学号……………………………………………装…………………………订………………………线……………………………………………第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页3.晶闸管变流器主电路要求角发电路的触发脉冲应具有一定的宽度，且前沿尽可能陡。4.电流型逆变器中间直流环节以电感贮能。5.在PWM斩波器中，电压比较器两个输入端信号分别是三角波信号和直流信号6.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差120°。7.在实际应用中，双向晶闸管常采用__Ⅰ+和Ⅲ-_两种触发方式。8.控制角α与逆变角β之间的关系为β=л-α。二、单项选择题(每小题2分，共30分。从每小题的四个备选选答案，选出一个正确答案，并将正确答案的号码填在题干后面的括号内。)1．在型号为KP10-12G中，数字10表示（B）。A.额定电压10VB.额定电流10AC.额定电压1000VD.额定电流1000A2．下列电路中，不可以实现有源逆变的有（B）。院（系）班级姓名学号……………………………………………装…………………………订………………………线……………………………………………第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页A.三相半波可控整流电路B.三相桥式半控整流电路C.单相桥式可控整流电路D.单相全波可控整流电路外接续流二极管3.整流变压器漏抗对电路的影响有（A）。A.整流装置的功率因数降低B.输出电压脉动减小C.电流变化缓和D.引起相间短路4．功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为（B）①一次击穿②二次击穿③临界饱和④反向截止5．逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成(B)①大功率三极管②逆阻型晶闸管③双向晶闸管④可关断晶闸管6.已经导通了的晶闸管可被关断的条件是流过晶闸管的电流（A）①减小至维持电流IH以下②减小至擎住电流IL以下③减小至门极触发电流IG以下④减小至5A以下7.单相半波可控整流电路中，晶闸管可能承受的反向峰值电压为（B）①U2②③④8.单相半控桥电感性负载电路中，在负载两端并联一个续流二极22U222U26U第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页管的目的是（D）①增加晶闸管的导电能力②抑制温漂③增加输出电压稳定性④防止失控现象的产生9.三相全控桥式变流电路工作于有源逆变状态，输出电压平均值Ud的表达式是（A）①Ud=-2.34U2cosβ②Ud=1.17U2cosβ③Ud=2.34U2cosβ④Ud=-0.9U2cosβ10.若减小SPWM逆变器输出电压基波幅值，可采用的控制方法是（C）①减小三角波频率②减小三角波幅度③减小输入正弦控制电压幅值④减小输入正弦控制电压频率11.当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在(B)A.导通状态B.关断状态C.饱和状态D.不定12.单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是(D)A.90°B.120°C.150°D.180°第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页13.单相全控桥式整流大电感负载电路中，控制角α的移相范围是(A)A.0°～90°B.0°～180°C.90°～180°D.180°～36014.在大电感负载三相全控桥中，当α=90°时，整流电路的输出是(B)A.U2B.0C.1.414U2D.1.732U215．单结晶体管同步振荡触发电路中，改变Re能实现（A）。A．移相B．同步C．增大脉冲宽度D．增大脉冲幅值三、简答题(每小题5分,共20分)1.在单项半波可控整流大电感负载有续流二极管的电路中...
