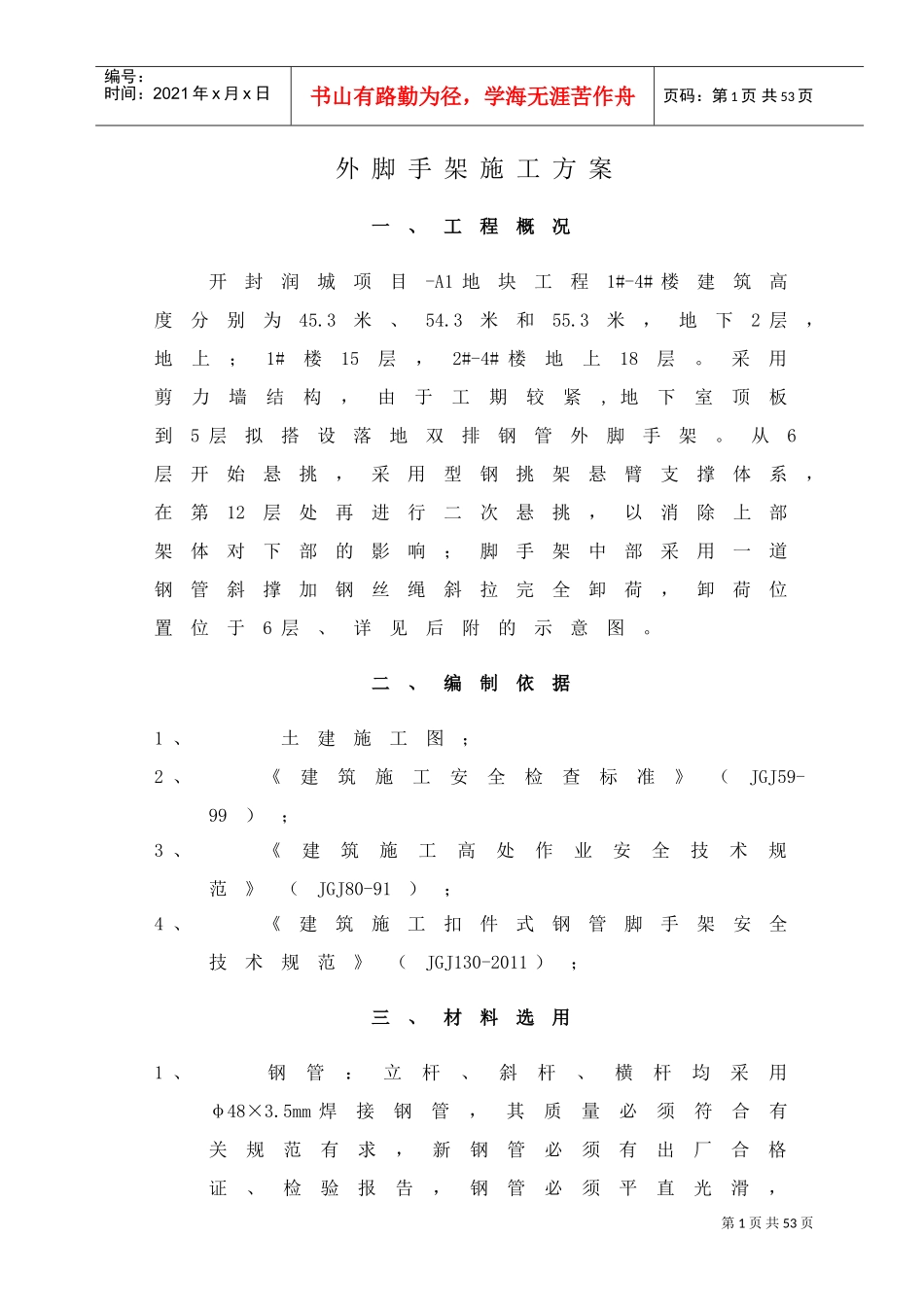

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页外脚手架施工方案一、工程概况开封润城项目-A1地块工程1#-4#楼建筑高度分别为45.3米、54.3米和55.3米，地下2层，地上；1#楼15层，2#-4#楼地上18层。采用剪力墙结构，由于工期较紧,地下室顶板到5层拟搭设落地双排钢管外脚手架。从6层开始悬挑，采用型钢挑架悬臂支撑体系，在第12层处再进行二次悬挑，以消除上部架体对下部的影响；脚手架中部采用一道钢管斜撑加钢丝绳斜拉完全卸荷，卸荷位置位于6层、详见后附的示意图。二、编制依据1、土建施工图；2、《建筑施工安全检查标准》（JGJ59-99）；3、《建筑施工高处作业安全技术规范》（JGJ80-91）；4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；三、材料选用1、钢管：立杆、斜杆、横杆均采用φ48×3.5mm焊接钢管，其质量必须符合有关规范有求，新钢管必须有出厂合格证、检验报告，钢管必须平直光滑，第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页两端切口平直。钢管表面锈蚀深度、外径、壁厚偏差、弯曲等缺陷必须在规范限制范围之内。2、新扣件要有出厂合格证、试验报告，在使用前必须逐一进行检查、保养，不得有变形、裂纹，出现滑丝的的螺栓必须更新。3、安全网要有出厂合格证，不得使用已经腐烂的安全网，当对其质量有怀疑时，要做冲击破坏试验。4、型钢采用“工16”工字钢，要有出厂合格证、原材料质量保证书，进场后需进行复检，其材质必须符合要求。5、螺栓必须按要求购买，并于进场前核实其合格证。6、钢丝绳必须严格按照设计要求购买钢丝绳进场前，应认真核实其产品合格证。四、搭设组织及进度计划安排搭架进度以满足总承包进度要求为准，每次提前超出作业面高度1.8m,每搭设一层操作时间为一～二天，架体搭设投入约为40人。实际人数按主体施工进度要求再作进一步调整以满足施工进度要求。第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页五、施工技术要求（一）落地式双排脚手架施工技术要求1、落地式双排脚手架是从地下室外侧搭设至6层，只须在立杆底部铺设50×100×1500mm垫木，扩大接触面积。注意使内外立杆要求架设在同一垫木上且垫木应铺设平稳，不能有悬空。2、搭设前应根据建筑物平面尺寸，搭设形式及架体的搭设宽度平整场地、设计布局。3、地基土质良好时，地基土应夯实找平后加垫宽不小于0.2m,厚0.05m～0.06m的木板，并做好排水。4、地基土质较差或为夯实的回填土，应在土面上用道渣铺填夯实。5、在架体下部或附近不得随意进行挖掘作业，如确需挖掘，应制定架体的加固措施，并报项目技术主管批准实施。6、搭设高度超过24m的脚手架，地基的承载力应经过验算，且采取相应措施。地基应里高外底，坡度不小于3%，做好排水处理以防渍水。7、落地式外脚手架底座地面标高宜高于自然地坪0.05m。8、脚手架的立杆横距b=1.05m,立杆纵距l=1.5m，内立杆距外墙的距离b1=300mm，脚手架步距h=1.5m，小横杆间距1.5m；第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页9、相临立杆接头要求错开，并布置在不同步距内，其接头距大横杆的距离不应大于600mm；10、立杆的垂直偏差不大于架高的1/400～1/500，同时全高偏差不大于100mm；11、同一排大横杆的水平偏差不大于该片架总长的1/300,且不大于50mm；12、剪刀撑须沿脚手架两端和转弯处设置外，每隔7～9根立杆要设置一道，且每片架不少于1道；13、剪刀撑沿高度方向要连续设置，并在相邻两道剪刀撑之间，沿竖向每间隔10～15米高加设一组长剪刀撑，并将各道剪刀撑联结成整体；14、连墙杆设置沿垂直方向距离3m、水平方向4.5m(三个跨间)拉顶连接，在卸荷层连墙杆加密为3m(两个跨间)；15、每步挑架采用竹笆片沿架体水平方向密封一道；注意脚手架与外墙之间封严密,防止发生高空坠落事故；10、铺脚手板的操作层上要求设置护栏和挡脚板,栏杆的高度为0.9～1.0米,挡脚板的高度不低于180mm；11、每步架均要求满挂安全网。12、严格遵守搭设顺序：摆放扫地杆→逐根树立立杆并与扫地...
