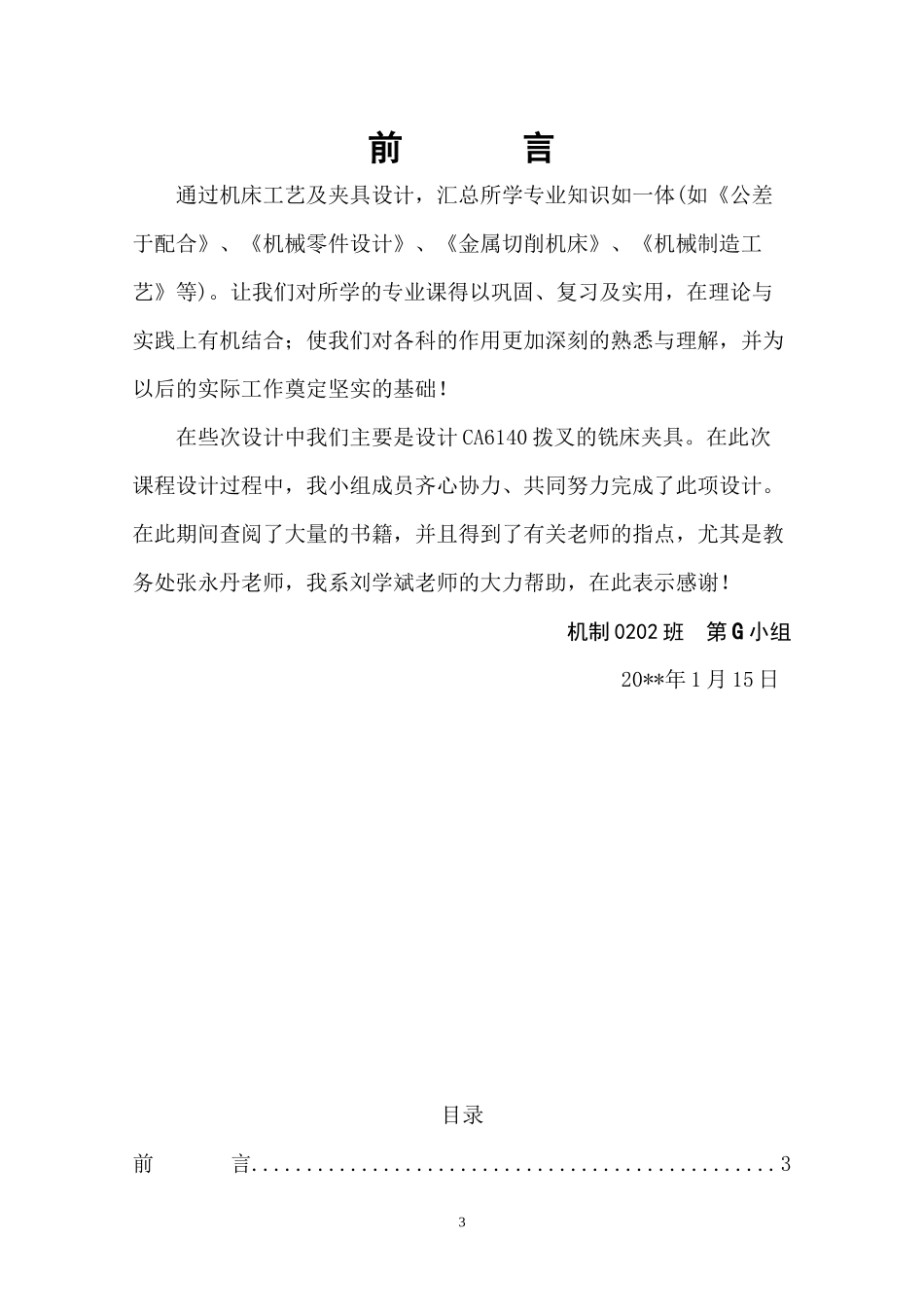

课程设计说明书设计题目:设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备(中批量生产)设计者韩学琪指导教师罗、易老师兰州工业学院机设10—1班2012年11月23日兰州工业学院1机械制造工艺学课程设计说明书题目设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备(中批量生产)1.零件毛坯合图一张2.机械制造加工工艺过程综合卡片一张3.结构设计装配图一张4.课程设计说明书一份2前言通过机床工艺及夹具设计,汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。让我们对所学的专业课得以巩固、复习及实用,在理论与实践上有机结合;使我们对各科的作用更加深刻的熟悉与理解,并为以后的实际工作奠定坚实的基础!在些次设计中我们主要是设计CA6140拨叉的铣床夹具。在此次课程设计过程中,我小组成员齐心协力、共同努力完成了此项设计。在此期间查阅了大量的书籍,并且得到了有关老师的指点,尤其是教务处张永丹老师,我系刘学斌老师的大力帮助,在此表示感谢!机制0202班第G小组20**年1月15日目录前言................................................33一.设计的目的:.........................................5二.零件的分析...........................................5(一)、零件的作用:.......................................5(二)、零件的工艺分析:...................................6二、工艺规程设计...........................................6(一)确定毛坯的制造形成。.................................6(二)基准的选择。.........................................6(三)制定工艺路线。.......................................7(二)机械加工余量。.......................................8(四)确定切削用量及基本工时。...............................9夹具设计..................................................20(一)问题的提出..........................................20(二)夹具设计............................................20参考文献..................................................22小结.................................................23械加工工序卡片............................................24一.设计的目的:机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程,经过生产实习取得感性知识后进行的一项教学环节;在老师的指导下,要求在设计中能初步学会综合运用以前所学过的全部课4程,并且独立完成的一项工程基本训练。同时,也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的:1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识,正确地解决一个零件在加工中的定位,夹紧以及合理制订工艺规程等问题的方法,培养学生分析问题和解决问题的能力。2、通过对零件某道工序的夹具设计,学会工艺装备设计的一般方法。通过学生亲手设计夹具(或量具)的训练,提高结构设计的能力。3、课程设计过程也是理论联系实际的过程,并学会使用手册、查询相关资料等,增强学生解决工程实际问题的独立工作能力。二.零件的分析(一)、零件的作用:题目给定的零件是CA6140拨叉(见附图1)它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求进行工作。宽度为18+0.0120mm的槽尺寸精度要求很高,因为在拨叉拔动使滑移齿轮时如果槽的尺寸精度不高或间隙很大时,滑移齿轮得不到很高的位置精度。所以,宽度为18+0.0120mm的槽和滑移齿轮的配合精度要求很高。(二)、零件的工艺分析:CA6140拨叉共有两组加工表面。51.以花键孔的中心线为基准的加工面这一组面包括Ø25+0.230mm的六齿方花键孔、Ø22+0.280花键底孔两端的2X150到角和距中心线为27mm的平面。2.以工件右端面为基准的8+0.030mm的槽和18+0.120mm的槽经上述分析可知,对于两组加工表面,可先加工其中一组表面,然后借助于专用夹具加工另一组表面。二、工艺规程设计(一)确定毛坯的制造形成。零件材料HT200、考虑到此零件的工作过程中并有变...
