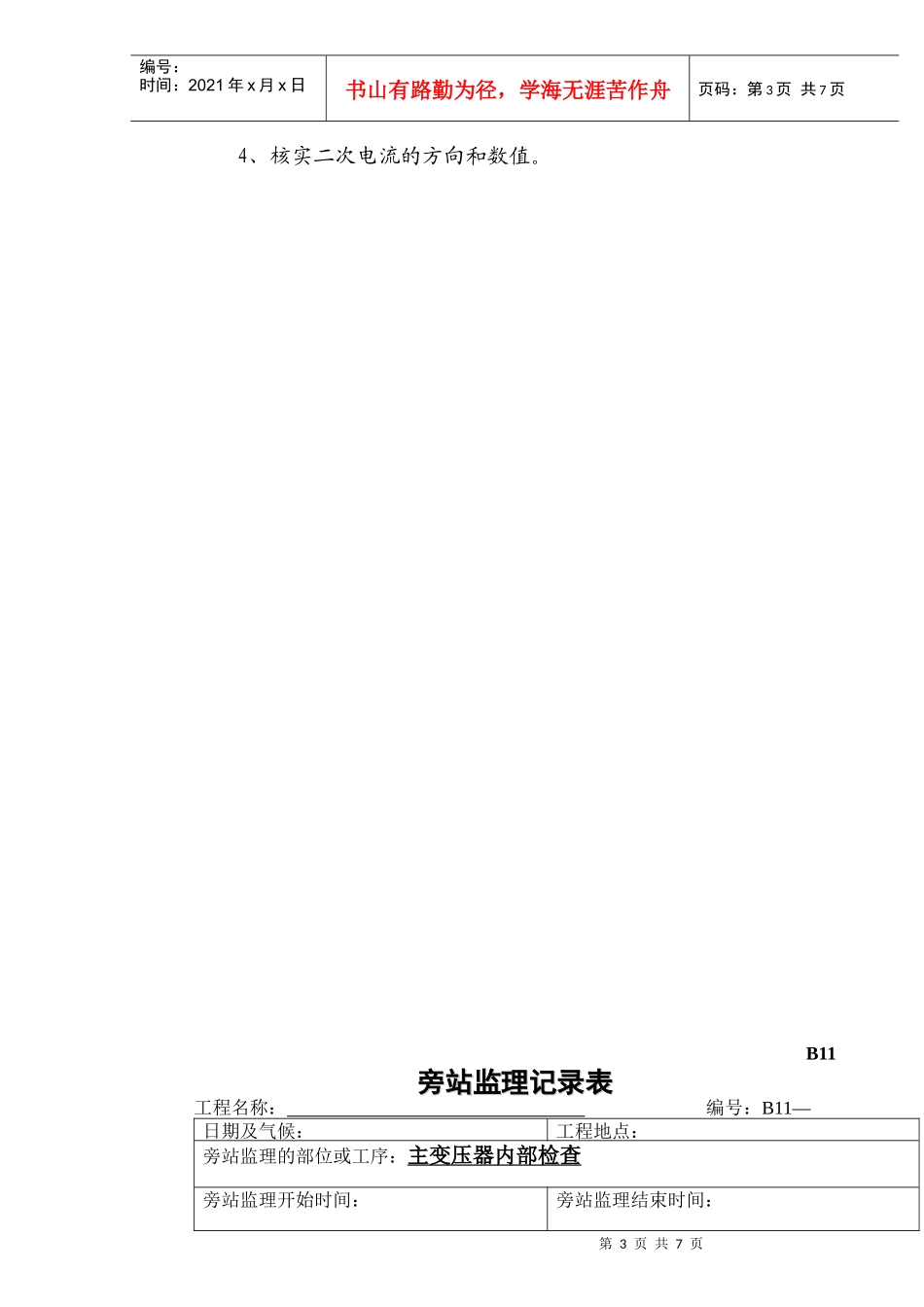

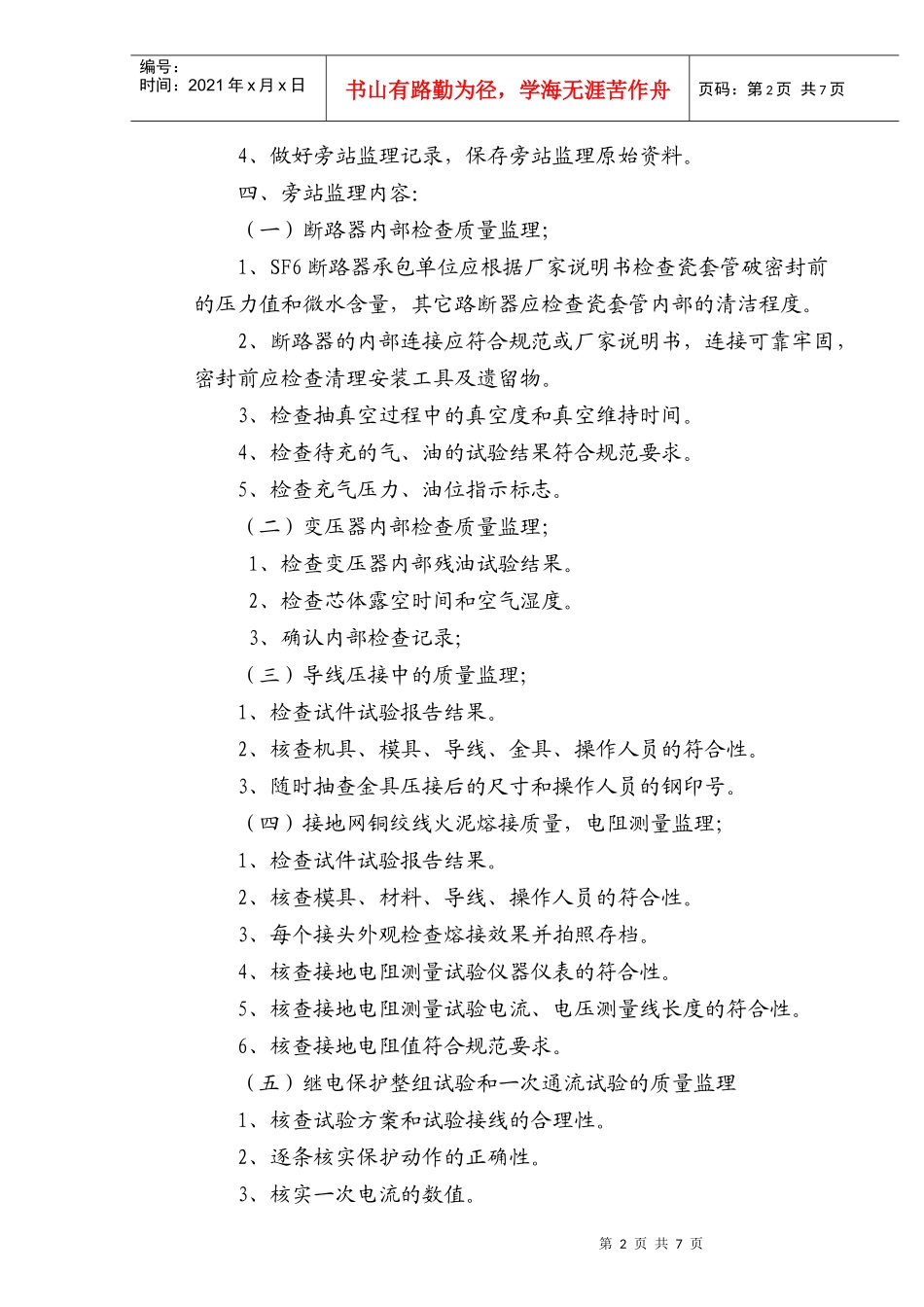

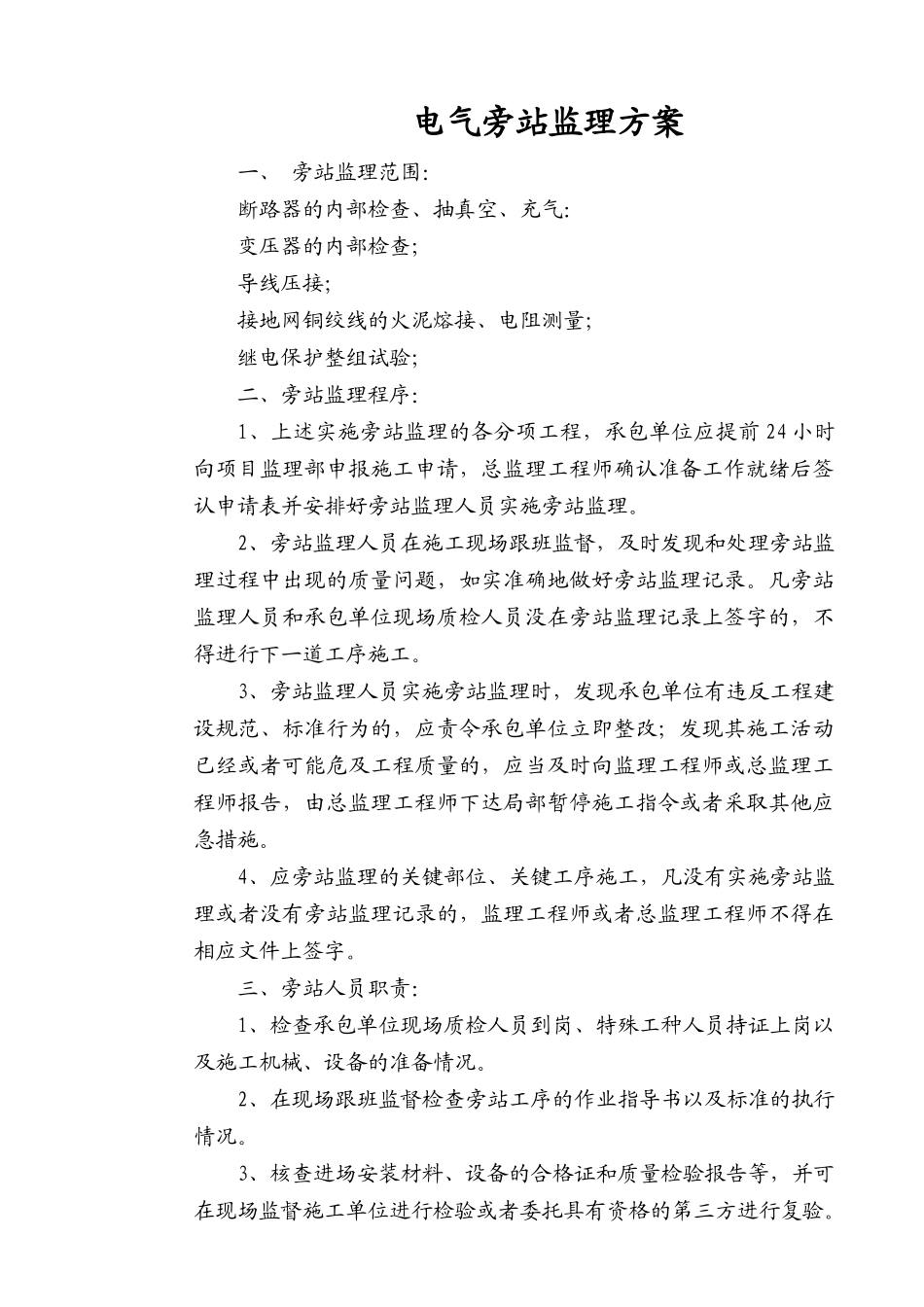

电气旁站监理方案一、旁站监理范围：断路器的内部检查、抽真空、充气：变压器的内部检查；导线压接；接地网铜绞线的火泥熔接、电阻测量；继电保护整组试验；二、旁站监理程序：1、上述实施旁站监理的各分项工程，承包单位应提前24小时向项目监理部申报施工申请，总监理工程师确认准备工作就绪后签认申请表并安排好旁站监理人员实施旁站监理。2、旁站监理人员在施工现场跟班监督，及时发现和处理旁站监理过程中出现的质量问题，如实准确地做好旁站监理记录。凡旁站监理人员和承包单位现场质检人员没在旁站监理记录上签字的，不得进行下一道工序施工。3、旁站监理人员实施旁站监理时，发现承包单位有违反工程建设规范、标准行为的，应责令承包单位立即整改；发现其施工活动已经或者可能危及工程质量的，应当及时向监理工程师或总监理工程师报告，由总监理工程师下达局部暂停施工指令或者采取其他应急措施。4、应旁站监理的关键部位、关键工序施工，凡没有实施旁站监理或者没有旁站监理记录的，监理工程师或者总监理工程师不得在相应文件上签字。三、旁站人员职责：1、检查承包单位现场质检人员到岗、特殊工种人员持证上岗以及施工机械、设备的准备情况。2、在现场跟班监督检查旁站工序的作业指导书以及标准的执行情况。3、核查进场安装材料、设备的合格证和质量检验报告等，并可在现场监督施工单位进行检验或者委托具有资格的第三方进行复验。第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页4、做好旁站监理记录，保存旁站监理原始资料。四、旁站监理内容：（一）断路器内部检查质量监理；1、SF6断路器承包单位应根据厂家说明书检查瓷套管破密封前的压力值和微水含量，其它路断器应检查瓷套管内部的清洁程度。2、断路器的内部连接应符合规范或厂家说明书，连接可靠牢固，密封前应检查清理安装工具及遗留物。3、检查抽真空过程中的真空度和真空维持时间。4、检查待充的气、油的试验结果符合规范要求。5、检查充气压力、油位指示标志。（二）变压器内部检查质量监理；1、检查变压器内部残油试验结果。2、检查芯体露空时间和空气湿度。3、确认内部检查记录；（三）导线压接中的质量监理；1、检查试件试验报告结果。2、核查机具、模具、导线、金具、操作人员的符合性。3、随时抽查金具压接后的尺寸和操作人员的钢印号。（四）接地网铜绞线火泥熔接质量，电阻测量监理；1、检查试件试验报告结果。2、核查模具、材料、导线、操作人员的符合性。3、每个接头外观检查熔接效果并拍照存档。4、核查接地电阻测量试验仪器仪表的符合性。5、核查接地电阻测量试验电流、电压测量线长度的符合性。6、核查接地电阻值符合规范要求。（五）继电保护整组试验和一次通流试验的质量监理1、核查试验方案和试验接线的合理性。2、逐条核实保护动作的正确性。3、核实一次电流的数值。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页4、核实二次电流的方向和数值。B11旁站监理记录表旁站监理记录表工程名称：编号：B11—日期及气候：工程地点：旁站监理的部位或工序：主变压器内部检查旁站监理开始时间：旁站监理结束时间：第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页施工情况：监理情况：项目残油试验芯部露空时间内部检查记录检查要求试验合格符合规范有关人员签字齐全监理检查情况发现问题：处理意见：备注：承包单位：项目经理部：质检员（签字）：年月日监理单位：项目监理机构：旁站监理人员（签字）：年月日江苏省建设厅监制B11旁站监理记录表旁站监理记录表工程名称：编号：B11—日期及气候：工程地点：旁站监理的部位或工序：SF6断路器抽真空、充气检查旁站监理开始时间：旁站监理结束时间：第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页施工情况：监理情况：相别ABC真空度保持时间SF6充气量压力表读数旁站时间发现问题：处理意见：备注：承包单位：项目经理部：质检员（签字）：年月日监理单位：项目监理机构：...
