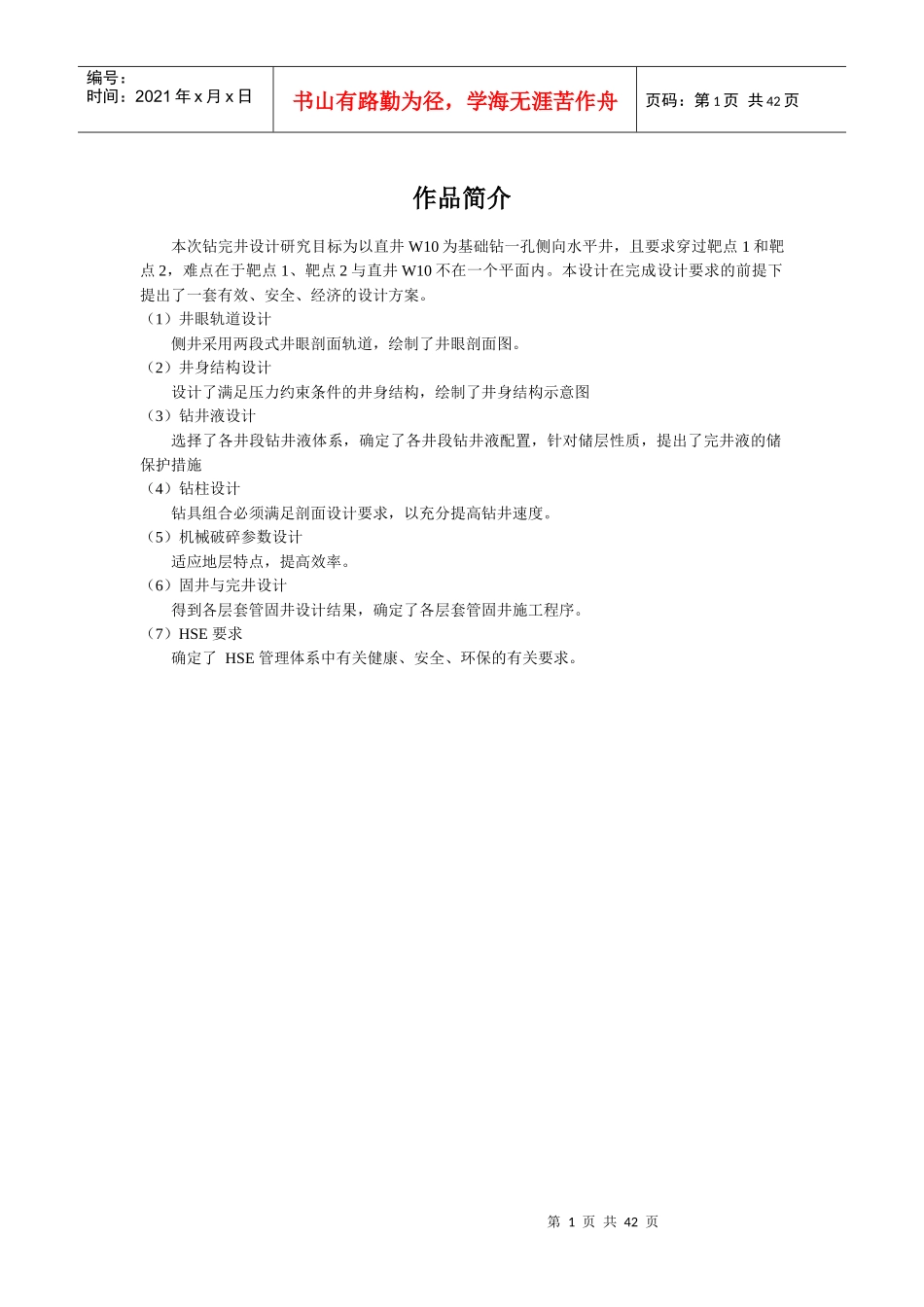

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页作品简介本次钻完井设计研究目标为以直井W10为基础钻一孔侧向水平井，且要求穿过靶点1和靶点2，难点在于靶点1、靶点2与直井W10不在一个平面内。本设计在完成设计要求的前提下提出了一套有效、安全、经济的设计方案。（1）井眼轨道设计侧井采用两段式井眼剖面轨道，绘制了井眼剖面图。（2）井身结构设计设计了满足压力约束条件的井身结构，绘制了井身结构示意图（3）钻井液设计选择了各井段钻井液体系，确定了各井段钻井液配置，针对储层性质，提出了完井液的储保护措施（4）钻柱设计钻具组合必须满足剖面设计要求，以充分提高钻井速度。（5）机械破碎参数设计适应地层特点，提高效率。（6）固井与完井设计得到各层套管固井设计结果，确定了各层套管固井施工程序。（7）HSE要求确定了HSE管理体系中有关健康、安全、环保的有关要求。第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页钻完井工程设计第1章地质概况1.1自然地理概况现有XXX油田某区块，W1-W8为8口生产井，已经投入生产多年，目前开发面临着诸多问题。W9、W10为评价井。W1-W8中，仅W7曾经进行过强化注水。10口井井位大地坐标见表1-1，井位分布见图1-1。该区域地势比较平坦，主要地貌为波状起伏的低平原，海拔高度在131.77m-141.93m。境内无山岭、丘陵和河流，而多自然泡泊，排水不畅。夏季雨热同期，冬季寒冷漫长，气温变化急剧且多风沙。年平均气温3.4℃，一月份平均气温-19.1℃，七月份平均气温22.9℃，最高气温37.4℃，最低气温-36.2℃。年降雨量445mm左右，降水主要集中在夏季，属于北温带大陆性季风气候。该区周围有居民点，附近有铁路穿过，交通便利。移动、联通网络均覆盖该地区，通讯发达。该区域生产井集输管网拓扑结构如图1-2所示表1-1W1-W10井位大地坐标井号Y（m）X（m）W1110235201007920W2110234191008309W3110233321008646W4110232271009067W5110232771007249W6110230801008020W7110228801008798W8110228251009439W9110228261010300W10110232571010200第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页图1-1XXX油田某区块井位分布图图1-2W1-W8集输管网拓扑结构示意图1.2区域地质概况1.2.1地层分层本区钻遇地层自上而下划分为第四系和白垩系，缺失第三系地层。白垩系地层从上到下还可分为A、B、C、D、E、F六个地层详细的地层厚度及岩性岩相描述如下（自上而下）：（1）第四系地层：厚度55-90m，主要岩性为粉砂与杂色砂砾层，河流相；（2）白垩系A1层：厚度78-196m，主要岩性为灰绿、紫红色泥岩、粉砂质泥岩，滨湖相；（3）白垩系A2层：厚度97-165m，主要岩性为灰绿色泥岩、粉砂质泥岩与灰色泥质粉砂岩，半深-浅湖相；（4）白垩系B层：厚度90-170m，主要岩性为灰绿色泥岩、紫红色泥岩、粉砂岩与紫灰色泥质粉砂岩，河流相；（5）白垩系C1层：厚度92-160m，主要岩性为紫红、灰绿色泥岩、灰色泥质粉砂岩和粉砂岩，河流-滨湖相；（6）白垩系C2层：厚度100-170m，主要岩性为灰黑色泥岩，夹紫红色泥岩及灰色粉砂岩、泥质粉砂岩，滨湖-浅湖相；（7）白垩系C3层：厚度72-150m，主要岩性为黑灰色泥岩、泥质粉砂岩与棕灰、灰色粉砂岩和细砂岩，半深-深湖相；（8）白垩系C4层：厚度94-121m，主要岩性为灰黑泥岩和含油页岩，半深-深湖相；（9），；（10）白垩系D1层：厚度79-120m，主要岩性为黑灰色泥岩、泥质粉砂岩，滨浅湖相；（11）白垩系D2层：厚度95-130m，主要岩性为绿灰色泥岩与棕色粉砂质泥岩，三角洲相；（12）白垩系E1层：厚度199-358m，主要岩性为灰黑、深灰色泥岩、泥质粉砂岩，滨浅湖相；（13）白垩系E2层：厚度52-80m，主要岩性为黑色泥岩，半深-深湖相；第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页（14）白垩系F1层：厚度70-100m，主要岩性为灰色泥岩、灰色泥质粉砂岩，河流-滨浅湖相；（15）白垩系F2层：厚度至少370m，主要岩性为粉砂质泥岩与灰色泥质粉砂岩，...
