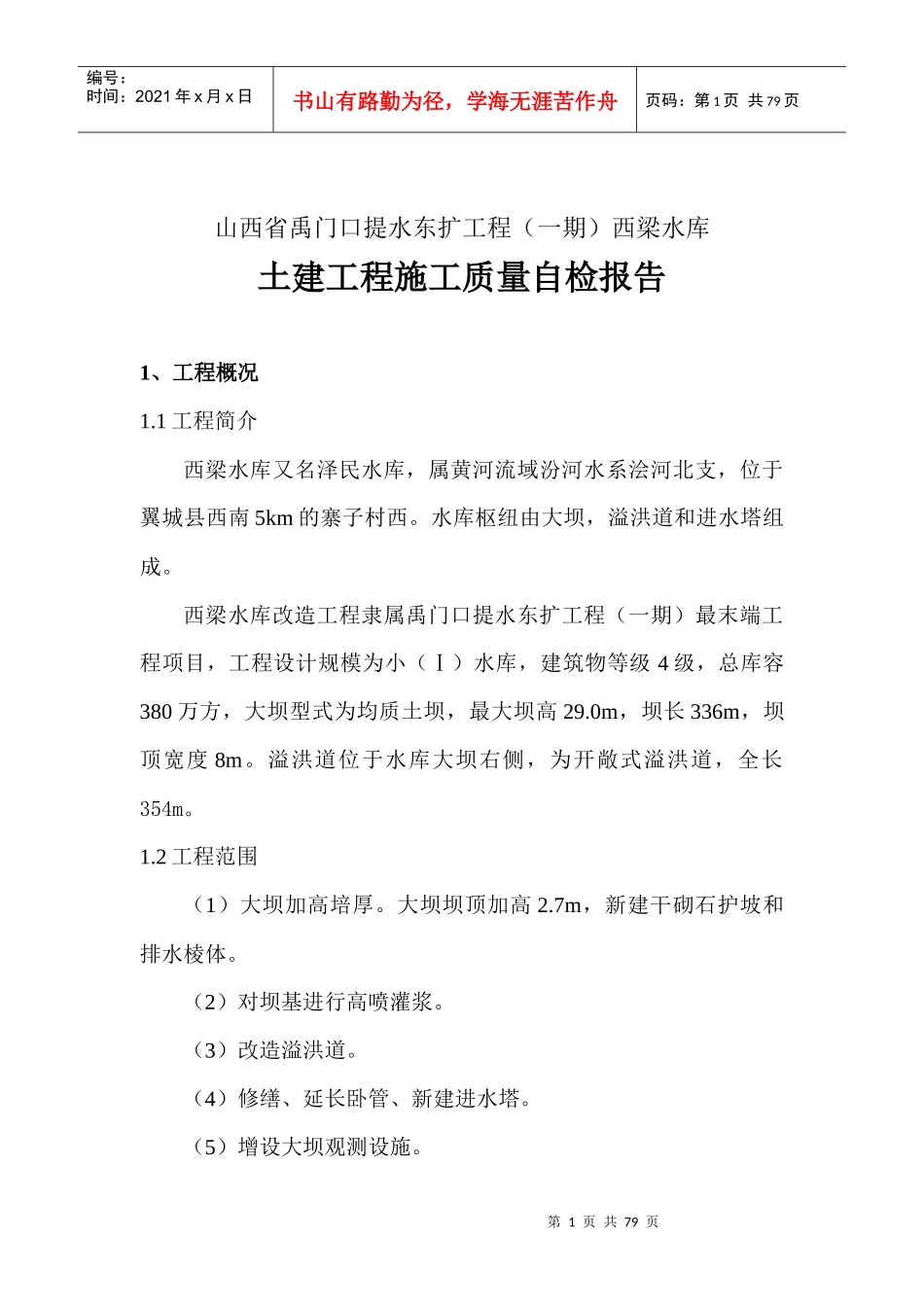

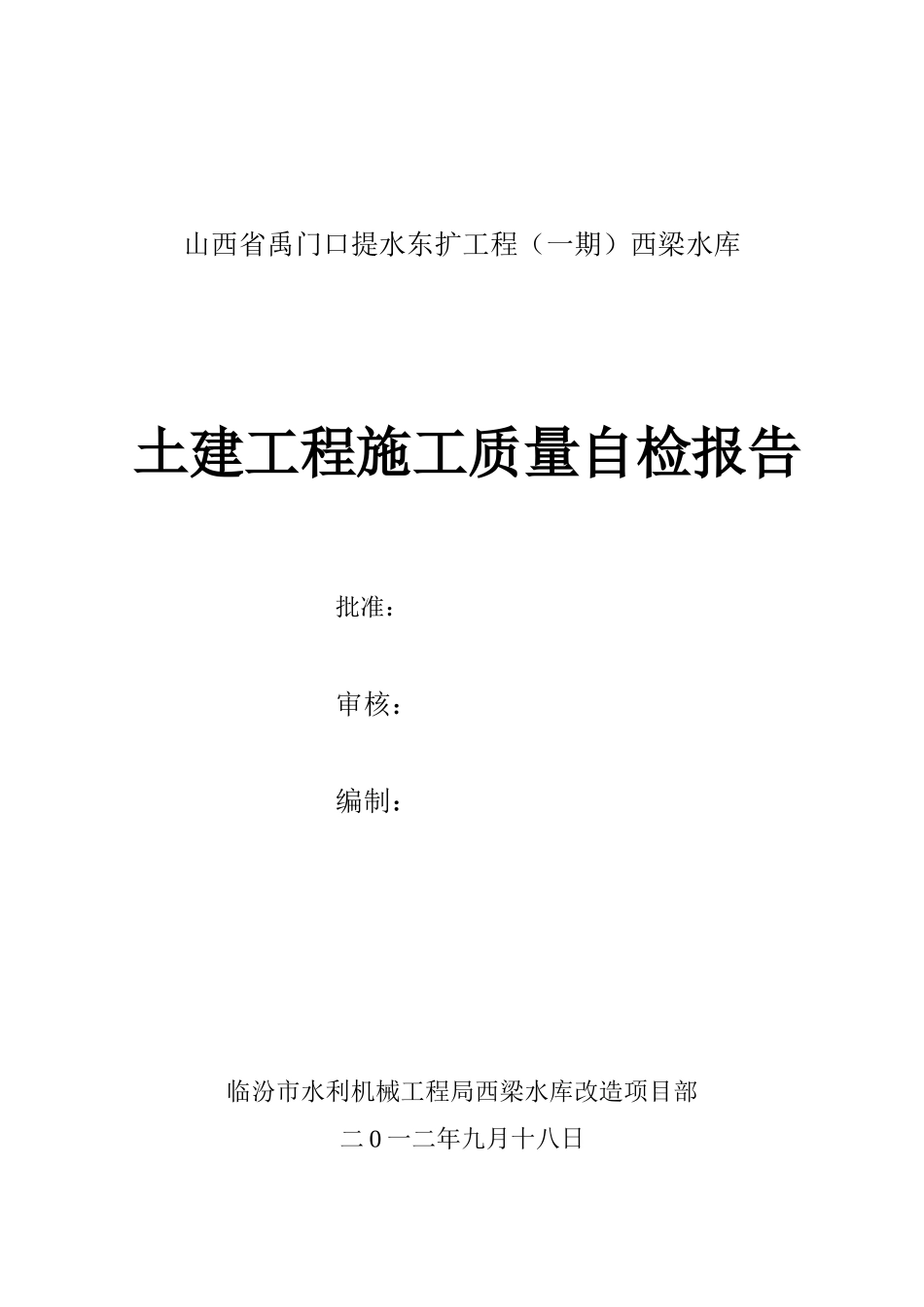

山西省禹门口提水东扩工程（一期）西梁水库土建工程施工质量自检报告批准：审核：编制：临汾市水利机械工程局西梁水库改造项目部二0一二年九月十八日第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共79页山西省禹门口提水东扩工程（一期）西梁水库土建工程施工质量自检报告1、工程概况1.1工程简介西梁水库又名泽民水库，属黄河流域汾河水系浍河北支，位于翼城县西南5km的寨子村西。水库枢纽由大坝，溢洪道和进水塔组成。西梁水库改造工程隶属禹门口提水东扩工程（一期）最末端工程项目，工程设计规模为小（Ⅰ）水库，建筑物等级4级，总库容380万方，大坝型式为均质土坝，最大坝高29.0m，坝长336m，坝顶宽度8m。溢洪道位于水库大坝右侧，为开敞式溢洪道，全长354m。1.2工程范围（1）大坝加高培厚。大坝坝顶加高2.7m，新建干砌石护坡和排水棱体。（2）对坝基进行高喷灌浆。（3）改造溢洪道。（4）修缮、延长卧管、新建进水塔。（5）增设大坝观测设施。第2页共79页第1页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共79页1.3工程形象面貌和已完成工程量1.3.1主要工程形象面貌（1）大坝加高培厚工程2010年9月20日开工，工期2年，2010年12月22日加高培厚至设计高程556.8m；2011年7月1日完成排水棱体、下游坝坡排水沟、下游贴坡排水、下游草皮护坡、上游干砌石护坡等工程；2012年8月15日完成坝顶防浪墙、坝顶道路等工程。（2）高喷防渗墙工程2010年11月27日开工，2010年12月26日完工，坝基防渗长度70m。（3）溢洪道工程2011年7月20日开工，2012年6月3日完成全部混凝土浇筑工作，8月22日全部完成任务。（4）卧管及进水塔工程2010年9月开工，2010年12月5日完成，延长25m；进水塔2012年8月22日全部完成。（5）大坝观测工程位移观测桩、渗压观测孔2011年7月1日前完成，观测设备安装2012年8月22日完成。第3页共79页第2页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共79页1.3.2主要工程量主要工程量表序号项目名称项目内容单位工程量一大坝1基础清基m364112.652筑坝碾压土方m3134420.83素土挤密桩m34850.984C20钢筋砼防浪墙m3507.415C20钢筋砼盖板m346.086钢筋制安t9.6417C25砼路面m3771.558水泥稳定层m3863.39上游干砌石护坡m34158.7710上游砂砾石垫层m33801.1711上游砂垫层m34877.2612石灰垫层m31057.913土工布（二布一膜）m213329.0414下游干砌石棱体m32262.6815下游反滤层m31119.1416下游碎石层m3517.0517C20砼预制块m316.5118草皮护坡m210797.119三维植被网安装m212305.220M7.5浆砌石排水沟m3688.8821电缆沟粘土砖m399.2922651橡胶止水带m5423PE闭孔低发泡沫板m234.9224高喷防渗墙m902二卧管涵洞1旧砌体拆除m3362.612开挖土方m3171.723夯填土方m385.86第4页共79页第3页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共79页4C25钢筋砼m349.415钢筋制安t6.712三进水塔1开挖土方m3563.892灌柱桩钻孔m3903C25钢筋砼灌柱桩m325.434C25钢筋砼基础m342.566C25钢筋砼塔身m355.647进口C25钢筋砼m35.018M7.5浆砌石m320.29C25钢筋砼桥板m39.0810C25钢筋砼排架m36.7211C25钢筋砼启闭机平台梁、板m35.212C15砼垫层m36.3413钢筋制安t20.614夯填土方m345515检修闸门制作及安装kg1225.0016工作闸门制作及安装kg1317.0017检修门槽制作及安装kg771.0018工作门槽制作及安装kg724.3019启闭机购置台220启闭机安装台2四贴坡排水1开挖土方m31218.572干砌石m3406.193碎石垫层m3406.194反滤层m3406.195C15素砼m316.72五大坝观测1大坝渗流观测孔个222坝坡位移观测桩个133工作基点、校核基点个8六溢洪道第5页共79页第4页共79页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共79页1土方开挖m3131112.362土方回填m318131.73C25钢筋混凝土边墙m32095.414C25钢筋混凝土底板m31356.25C25钢筋混凝土箱涵m3515.036C35抗冲磨钢筋砼底板m31179.697C35抗冲磨钢筋砼边墙m31399.588C15素混凝土垫层m3606.269碎石垫层m31761.4410原土翻夯m39628.7711反滤层I（D1～5mm)m3116.2112反...
