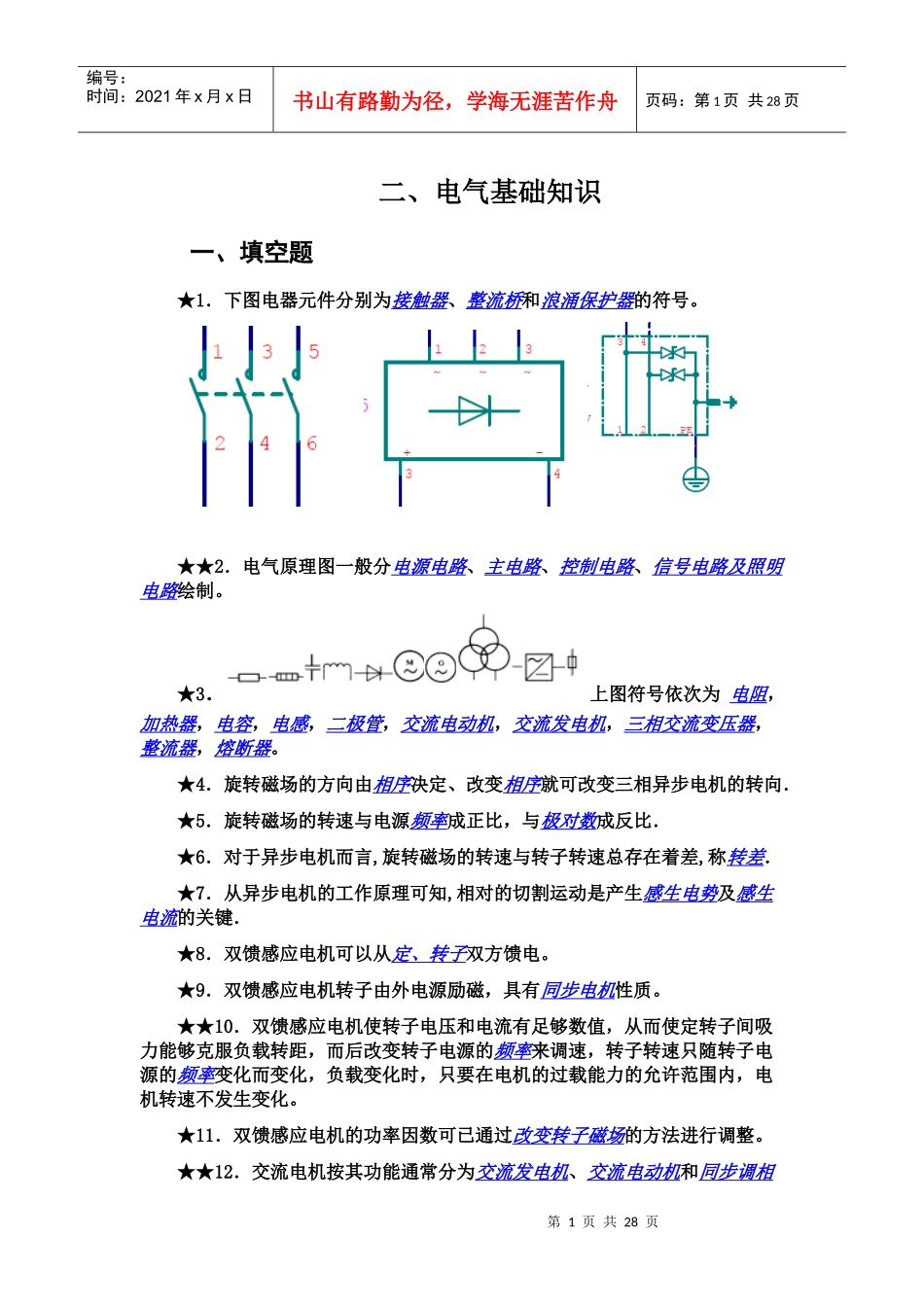

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页二、电气基础知识一、填空题★1．下图电器元件分别为接触器、整流桥和浪涌保护器的符号。★★2．电气原理图一般分电源电路、主电路、控制电路、信号电路及照明电路绘制。★3．上图符号依次为电阻，加热器，电容，电感，二极管，交流电动机，交流发电机，三相交流变压器，整流器，熔断器。★4．旋转磁场的方向由相序决定、改变相序就可改变三相异步电机的转向．★5．旋转磁场的转速与电源频率成正比，与极对数成反比．★6．对于异步电机而言,旋转磁场的转速与转子转速总存在着差,称转差．★7．从异步电机的工作原理可知,相对的切割运动是产生感生电势及感生电流的关键．★8．双馈感应电机可以从定、转子双方馈电。★9．双馈感应电机转子由外电源励磁，具有同步电机性质。★★10．双馈感应电机使转子电压和电流有足够数值，从而使定转子间吸力能够克服负载转距，而后改变转子电源的频率来调速，转子转速只随转子电源的频率变化而变化，负载变化时，只要在电机的过载能力的允许范围内，电机转速不发生变化。★11．双馈感应电机的功率因数可已通过改变转子磁场的方法进行调整。★★12．交流电机按其功能通常分为交流发电机、交流电动机和同步调相第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页机几大类。由于电机工作状态的可逆性,同一台电机既可作发电机又可作电动机。★13．交流电机按品种分有同步电机、异步电机两大类。同步电机转子的转速ns与旋转磁场的转速相同，称为同步转速。★14．同步转速ns与所接交流电的频率(f)、电机的磁极对数(P)之间有严格的关系ns＝60f/P。★★15．异步电机转子的转速总是低于或高于其旋转磁场的转速，异步电机转子转速与旋转磁场转速之差（称为转差）通常在同步转速的10％以内。★★16．异步发电机是指异步电机处于发电的工作状态，从其激励方式有电网电源励磁发电（他励）和并联电容自励发电（自励）两种情况。★17．当发电机转速变化时，通过调整转子的励磁电流的频率响应变化，可使定子电流频率保持恒定不变，即与电网频率保持一致，实现了变速恒频控制。★18．双馈异步电机转子为绕线式，转子铁心采用压力安装在轴上；绕组K、L、M端头通过轴孔引出后与非传动端集电环连接。★★19．通过变频器调整双馈发电机转子励磁电流的频率，来控制定子电压的频率恒为50Hz；通过调整转子中励磁电流的大小和相位，来控制定子电压恒为690V，从而达到风机并网要求。★★★20．发电机的绝缘等级是指电机中所用绝缘材料的耐热等级，它决定电动机允许的最高工作温度。★21．定子电压等于电网电压。转子电压与转差频率成正比，取决于定转子的匝数比。当发电机以同步转速转动时，转差率为零，这就意味着转子的电压为零。★22．双馈异步发电机只处理转差能量就可以控制发电机的力矩和无功功率，降低了变频器的造价。★23．油压传感器分为数字型、模拟型两种。★24．温度传感器的特性是当温度升高时，其阻值增大，当温度降低，其阻值减小。★25．电流互感器起到变流和电气隔离作用。便于二次仪表测量需要转换为比较统一的电流，避免直接测量线路的危险。电流互感器是升压(降流)变压器，它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器额定电流应为线路正常运行时负载电流的1．0～1．3倍。额定电流比，额定一次电流与额定二次电流之比。★★26．以其输出信号为标准可将传感器分为：模拟传感器——将被测量的非电学量转换成模拟电信号。第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页数字传感器——将被测量的非电学量转换成数字输出信号(包括直接和间接换)。膺数字传感器——将被测量的信号量转换成频率信号或短周期信号的输出(包括直接或间接转换)。开关传感器——当一个被测量的信号达到某个特定的阈值时，传感器相应地输出一个设定的低电平或高电平信号。★★27．按照其用途，传感器可分类...
