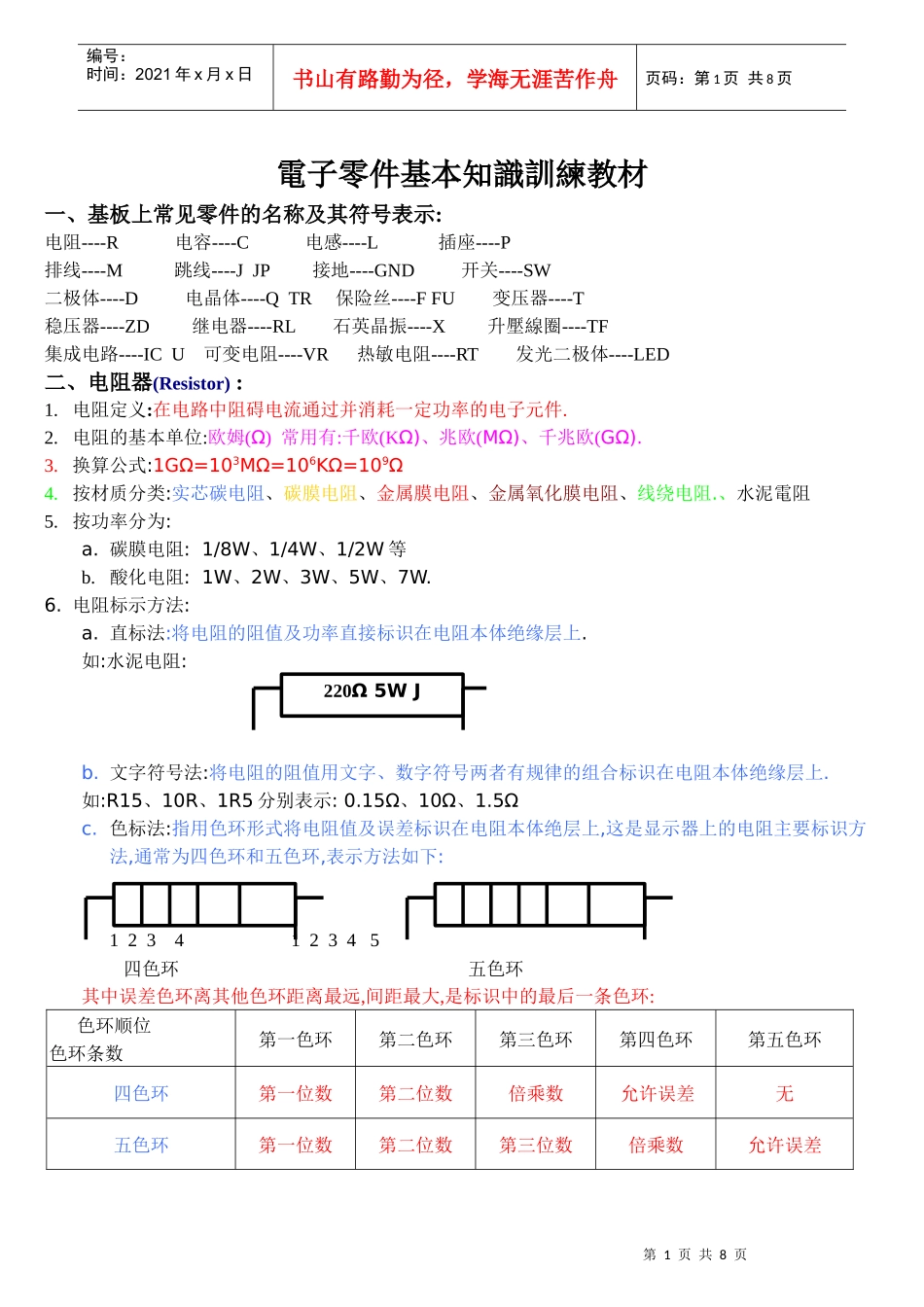

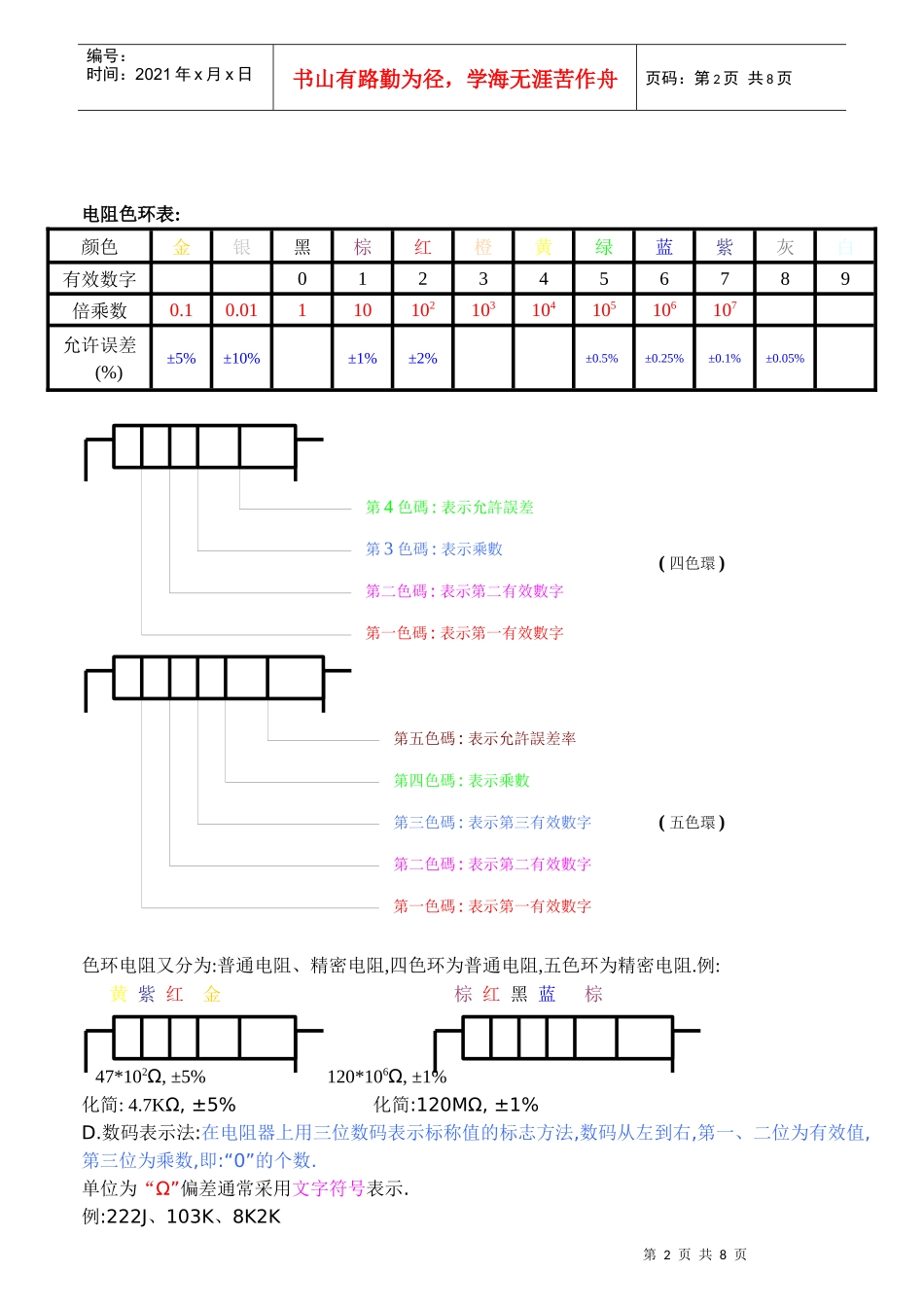

第1页共8页220Ω5WJ编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页電子零件基本知識訓練教材一、基板上常见零件的名称及其符号表示:电阻----R电容----C电感----L插座----P排线----M跳线----JJP接地----GND开关----SW二极体----D电晶体----QTR保险丝----FFU变压器----T稳压器----ZD继电器----RL石英晶振----X升壓線圈----TF集成电路----ICU可变电阻----VR热敏电阻----RT发光二极体----LED二、电阻器(Resistor):1.电阻定义:在电路中阻碍电流通过并消耗一定功率的电子元件.2.电阻的基本单位:欧姆(Ω)常用有:千欧(KΩ)、兆欧(MΩ)、千兆欧(GΩ).3.换算公式:1GΩ=103MΩ=106KΩ=109Ω4.按材质分类:实芯碳电阻、碳膜电阻、金属膜电阻、金属氧化膜电阻、线绕电阻.、水泥電阻5.按功率分为:a.碳膜电阻:1/8W、1/4W、1/2W等b.酸化电阻:1W、2W、3W、5W、7W.6.电阻标示方法:a.直标法:将电阻的阻值及功率直接标识在电阻本体绝缘层上.如:水泥电阻:b.文字符号法:将电阻的阻值用文字、数字符号两者有规律的组合标识在电阻本体绝缘层上.如:R15、10R、1R5分别表示:0.15Ω、10Ω、1.5Ωc.色标法:指用色环形式将电阻值及误差标识在电阻本体绝层上,这是显示器上的电阻主要标识方法,通常为四色环和五色环,表示方法如下:123412345四色环五色环其中误差色环离其他色环距离最远,间距最大,是标识中的最后一条色环:色环顺位色环条数第一色环第二色环第三色环第四色环第五色环四色环第一位数第二位数倍乘数允许误差无五色环第一位数第二位数第三位数倍乘数允许误差第2页共8页第1页共8页第二色碼:表示第二有效數字第一色碼:表示第一有效數字第3色碼:表示乘數第4色碼:表示允許誤差(四色環)第五色碼:表示允許誤差率第四色碼:表示乘數第三色碼:表示第三有效數字第二色碼:表示第二有效數字第一色碼:表示第一有效數字(五色環)编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页电阻色环表:颜色金银黑棕红橙黄绿蓝紫灰白有效数字0123456789倍乘数0.10.01110102103104105106107允许误差(%)±5%±10%±1%±2%±0.5%±0.25%±0.1%±0.05%色环电阻又分为:普通电阻、精密电阻,四色环为普通电阻,五色环为精密电阻.例:黄紫红金棕红黑蓝棕47*102Ω,±5%120*106Ω,±1%化简:4.7KΩ,±5%化简:120MΩ,±1%D.数码表示法:在电阻器上用三位数码表示标称值的标志方法,数码从左到右,第一、二位为有效值,第三位为乘数,即:“0”的个数.单位为“Ω”偏差通常采用文字符号表示.例:222J、103K、8K2K第3页共8页第2页共8页2N3J编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页222J表示电阻为:2.2KΩ,偏差为±5%;103K表示电阻为:10KΩ,偏差为±10%;8K2K表示电阻为:8.2KΩ,偏差为:±10%.E.常用阻值偏差标志符号规定:D:±0.5%F:±1%G:±2%J:±5%K:±10%M:±20%三.电容器(Capacitor):1.电容定义:由两个金属电极,中间夹一层电介质构成的电子元件,起充放电荷的作用.在电路中具备通交流,隔直流,通高频,阻低频,滤波与电感组成振荡回路等作用.2.电容的基本单位:法拉(F)常用单位有:毫法(mF)、微法(uF)、纳法(nF)、皮法(PF).3.换算公式:1F=103MF=106UF=109NF=1012PF4.电容的分类:a.按结构分:(1)固定电容(2)可变电容b.按材质分:(1)铝钽质类电解电容(EC)(2)陶瓷电容:(CC)△电解电容:以金属极板上的一层极薄的氧化膜作为介质,金属极片作为电容器正极,负极是固体或液体的电解质,常用单位(UF).特性:容量大,损耗角正切值较大,(随温度和频率变化而变化).△瓷介电容:以陶瓷材料为介质,并在其表面烧渗上银层作为电极的电容器,常用单位(PF)特性:体积做得小,容量小,损耗角正切值较小.△塑料电容:以铝箔作为电极,有机物作为介质,卷绕成各种形状制成的电容,常用单位(PF&NF)特性:耐压高,容量可大可小,可制成各种安规电容.5.电解电容各项参数:容量、电压、温度、极性均标示在绝缘皮上.负极以表示.6.陶瓷电容(CC)△标称容量未满100PF,以有效数字标示.如:1PF→181PF→81△标称容量100PF以上者:用3个数字表示.如:101→100PF103→10000PF,未满10000PF以PF表示,10000PF以上用UF表示.7.塑胶电容:2N3J中...
