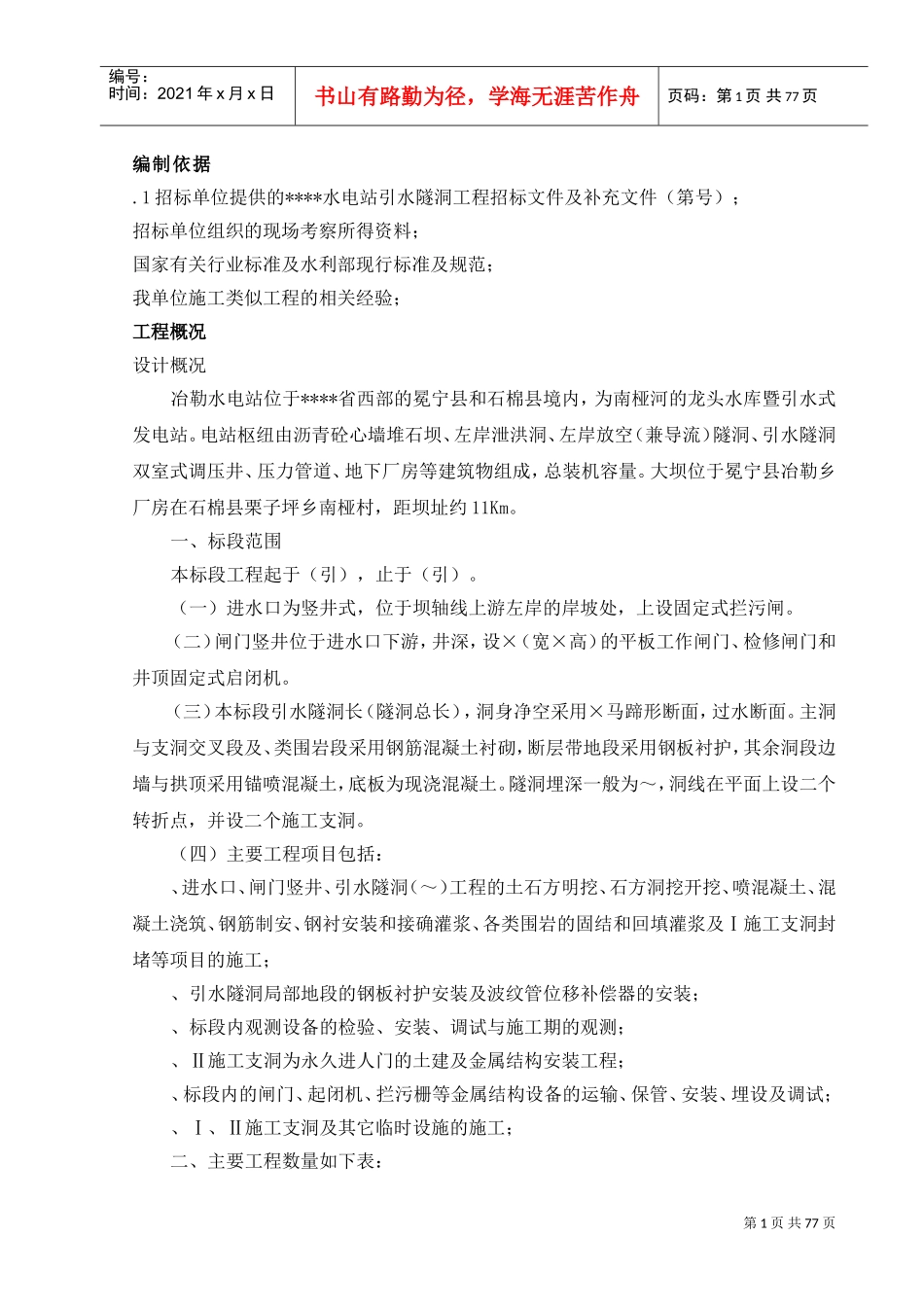

第1页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共77页编制依据.1招标单位提供的****水电站引水隧洞工程招标文件及补充文件（第号）；招标单位组织的现场考察所得资料；国家有关行业标准及水利部现行标准及规范；我单位施工类似工程的相关经验；工程概况设计概况冶勒水电站位于****省西部的冕宁县和石棉县境内，为南桠河的龙头水库暨引水式发电站。电站枢纽由沥青砼心墙堆石坝、左岸泄洪洞、左岸放空（兼导流）隧洞、引水隧洞双室式调压井、压力管道、地下厂房等建筑物组成，总装机容量。大坝位于冕宁县冶勒乡厂房在石棉县栗子坪乡南桠村，距坝址约11Km。一、标段范围本标段工程起于（引），止于（引）。（一）进水口为竖井式，位于坝轴线上游左岸的岸坡处，上设固定式拦污闸。（二）闸门竖井位于进水口下游，井深，设×（宽×高）的平板工作闸门、检修闸门和井顶固定式启闭机。（三）本标段引水隧洞长（隧洞总长），洞身净空采用×马蹄形断面，过水断面。主洞与支洞交叉段及、类围岩段采用钢筋混凝土衬砌，断层带地段采用钢板衬护，其余洞段边墙与拱顶采用锚喷混凝土，底板为现浇混凝土。隧洞埋深一般为～，洞线在平面上设二个转折点，并设二个施工支洞。（四）主要工程项目包括：、进水口、闸门竖井、引水隧洞（～）工程的土石方明挖、石方洞挖开挖、喷混凝土、混凝土浇筑、钢筋制安、钢衬安装和接确灌浆、各类围岩的固结和回填灌浆及Ⅰ施工支洞封堵等项目的施工；、引水隧洞局部地段的钢板衬护安装及波纹管位移补偿器的安装；、标段内观测设备的检验、安装、调试与施工期的观测；、Ⅱ施工支洞为永久进人门的土建及金属结构安装工程；、标段内的闸门、起闭机、拦污栅等金属结构设备的运输、保管、安装、埋设及调试；、Ⅰ、Ⅱ施工支洞及其它临时设施的施工；二、主要工程数量如下表：第2页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共77页主要工程数量表序号工程项目单位数量备注一临时设施Ⅰ施工支洞延米Ⅱ施工支洞延米二引水隧洞工程延米明挖覆盖层石方洞挖覆盖层石方井挖石方竖井混凝土隧洞衬砌混凝土隧洞喷锚段底板混凝土支洞封堵混凝土喷射混凝土钢筋制安锚杆（Φ，）根锚杆（Φ，）根回填灌浆固结灌浆三钢衬安装四金属结构设备安装工程进水口工作闸门（套）套进水口检修闸门（套）套进水口拦污栅（套）套进水口工作门启闭机()套进水口检修门启闭机()套三、交通运输（一）冶勒水电站大坝坝址距成昆铁路乌斯河车站为，距泸沽车站。（二）大坝距栗子坪乡国道线约，栗子坪下行至泸沽约，西昌，上行至石棉，雅安，成都。国道线基本为三级公路，部分为四级和等外级公路。（三）由栗子坪桥上行侧起，沿楠桠河左岸，经电站厂房至坝址，为泥结碎石三级公路第3页共77页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共77页场区内交通较为方便。工程地质及水文情况一、工程地质引水隧洞布置在南桠河左岸，沿线山体雄厚，地形陡峻，海拔高度在～，三岔河冰川“”型呈北北西向深切其间。区内岩石以晋宁期石英闪长岩为主，并有少量细晶花岗岩脉及辉绿岩脉穿插，其中以三岔河断层（安宁河两支断层）为界，两侧为灰绿色致密块状石英闪长岩，东侧为混染状石英闪长岩，具混合岩体特征，岩性单一，岩石致密坚硬。工程场地地震基本烈度为Ⅷ度。分段地质描述如下表：引水隧洞分段地质情况表里程及分段项目进水口～三岔河段三岔河段三岔河～段～～～～长度（）埋深（）～～围岩类别～、（主）（主）、、Ⅲ(主)、Ⅳ、Ⅴ、Ⅱ地质条件、坡积块碎石层，结构松散；、第四岩组弱胶结卵砾石层；、晋宁期石英闪长岩；、致密坚硬石英闪长岩，偶有辉绿岩脉穿插；、晋宁期石英闪长岩；、为现块状结构。、三岔河冰川“”型谷，上覆冰（水）块碎石土厚；、基岩由石英闪长岩组成，节理裂隙较发育，岩体较破碎；、混染状石英闪长岩组成，伴有少量细晶花岗岩脉及辉绿岩穿插，岩石新鲜较完整；、岩体呈块状～整体状结构；主要裂隙①～°∠～°②～°∠～°③～°∠～°④～°∠～°①～°∠～°②～°∠～°裂隙间距≥①～°∠...
