基于数字滤波的单片机仿真和C语言开发报告VIP免费

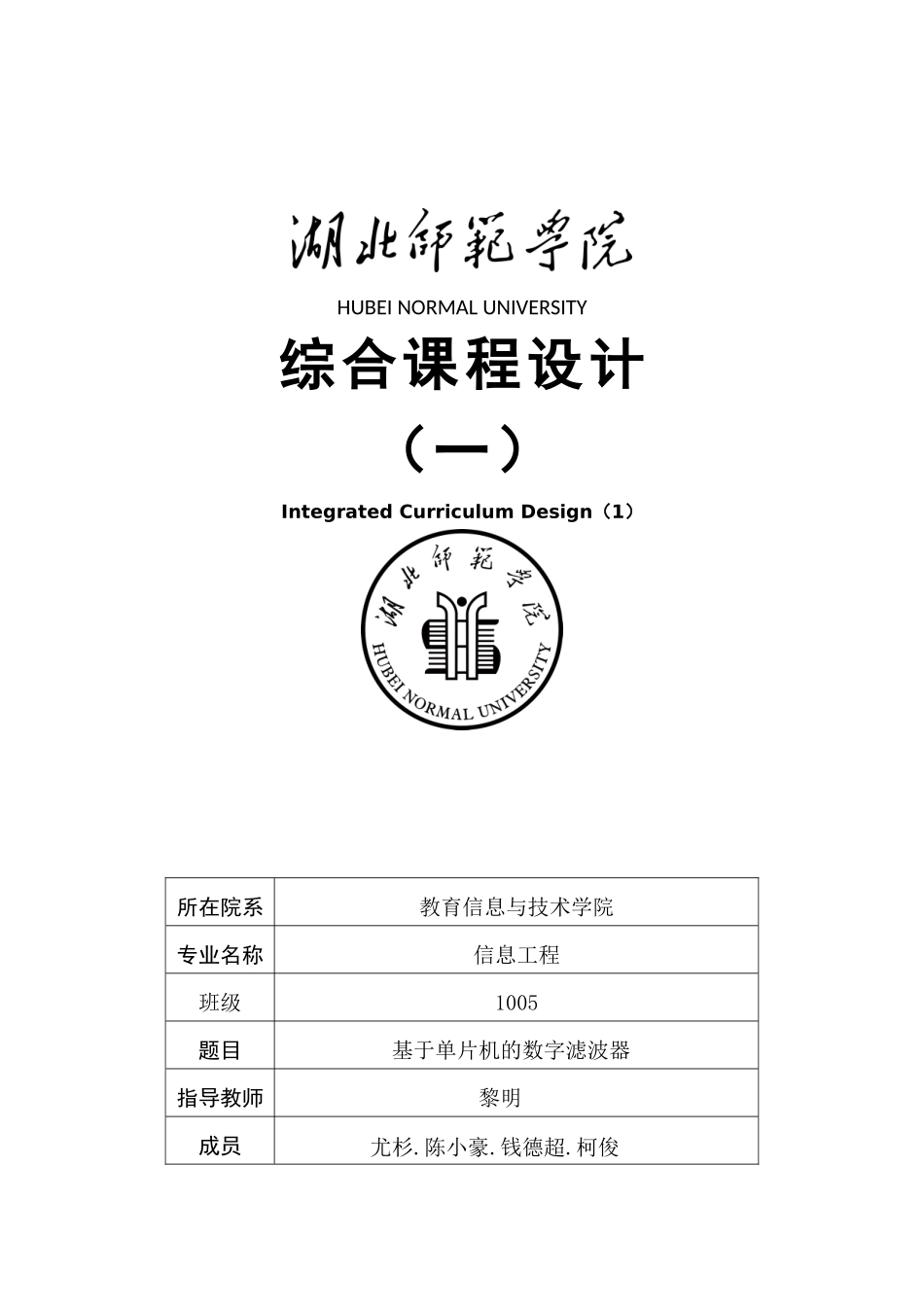

HUBEINORMALUNIVERSITY综合课程设计（一）IntegratedCurriculumDesign（1）所在院系教育信息与技术学院专业名称信息工程班级1005题目基于单片机的数字滤波器指导教师黎明成员尤杉.陈小豪.钱德超.柯俊完成时间2013.1.5摘要................................................................I1绪论..............................................................11.1仿真软件介绍.................................................11.2数字滤波器介绍...............................................12单片机和AD/DA相关知识............................................32.151单片机相关知识............................................32.2AD转换器相关知识............................................42.3DA转换器相关知识............................................53数字滤波器设计....................................................63数字滤波器系统设计.............................................63.1数字滤波器理论分析设计......................................63.2单片机电路..................................................73.3数据采集电路................................................83.4数模转换输出电路............................................93.5数字电压表系统电路原理图...................................104程序设计.........................................................104.1程序流程图..................................................114.2AD转换器程序..............................................124.3程序代码...................................................136心得与体会.......................................................20参考文献...........................................................211绪论1.1仿真软件介绍现代工业控制系统中，电路系统越来越复杂，因而带来的相互干扰也越来越强烈，模拟滤波电路已经不能满足要求，数字滤波应运而生。数字滤波器的实现过程的实现过程是把输入的模拟信号数字化，也就是由采样器对输入的模拟信号进行周期性的采样，并对每个样本进行量化和编码，即模数转换。从ADC输出的数字信号送入到数字信号处理器进行处理变化，处理器输出的数字信号再通过数模转换为模拟信号，这个过程要用到DAC来转换实现模拟信号的输出。1.2数字滤波器介绍ProteusISIS是英国Labcenter公司开发的电路分析与实物仿真软件。它运行于Windows操作系统上，可以仿真、分析(SPICE)各种模拟器件和集成电路，该软件的特点是:(1)现了单片机仿真和SPICE电路仿真相结合。具有模拟电路仿真、数字电路仿真、单片机及其外围电路组成的系统的仿真、RS232动态仿真、I2C调试器、SPI调试器、键盘和LCD系统仿真的功能；有各种虚拟仪器，如示波器、逻辑分析仪、信号发生器等。(2)支持主流单片机系统的仿真。目前支持的单片机类型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。(3)提供软件调试功能。在硬件仿真系统中具有全速、单步、设置断点等调试功能，同时可以观察各个变量、寄存器等的当前状态，因此在该软件仿真系统中，也必须具有这些功能；同时支持第三方的软件编译和调试环境，如KeilC51uVision2等软件。(4)具有强大的原理图绘制功能。可以仿真51系列、AVR、PIC、ARM、等常用主流单片机。还可以直接在基于原理图的虚拟原型上编程，再配合显示及输出，能看到运行后输入输出的效果。配合系统配置的虚拟逻辑分析仪、示波器等，Proteus建立了完备的电子设计开发环境。在PROTEUS绘制好原理图后，调入已编译好的目标代码文件：*.HEX，可以在PROTEUS的原理图中看到模拟的实物运行状态和过程。PROTEUS是单片机课堂教学的先进助手。PROTEUS不仅可将许多单片机实例功能形象化，也可将许多单片机实例运行过程形象化。前者可在相当程度上得到实物演示实验的效果，后者则是实物演示实验难以达到的效果。它的元器件、连接线路等却和...
