福建南安市滨海工业园区莲花桥桥梁工程施工组织设计VIP专享VIP免费

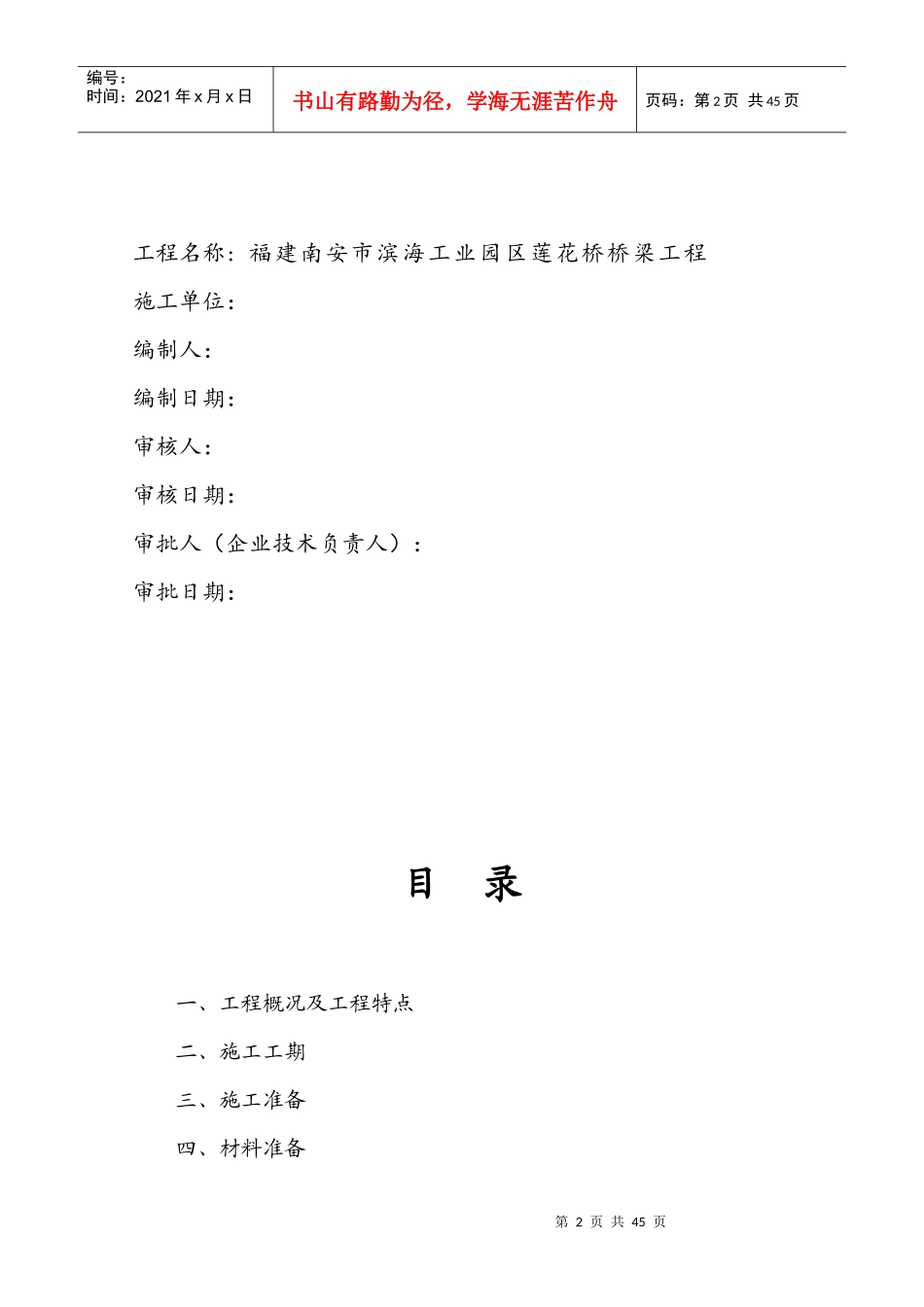

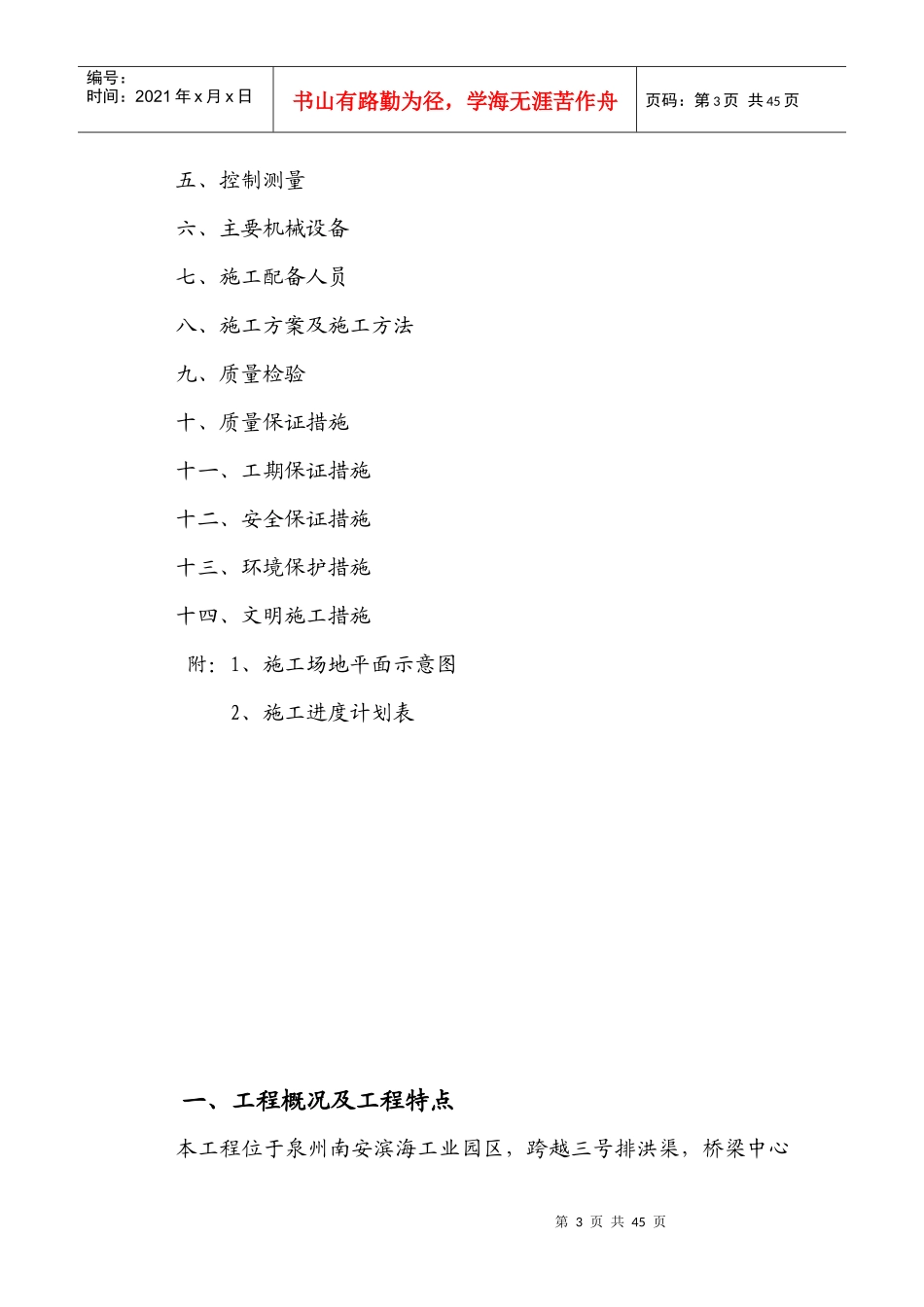

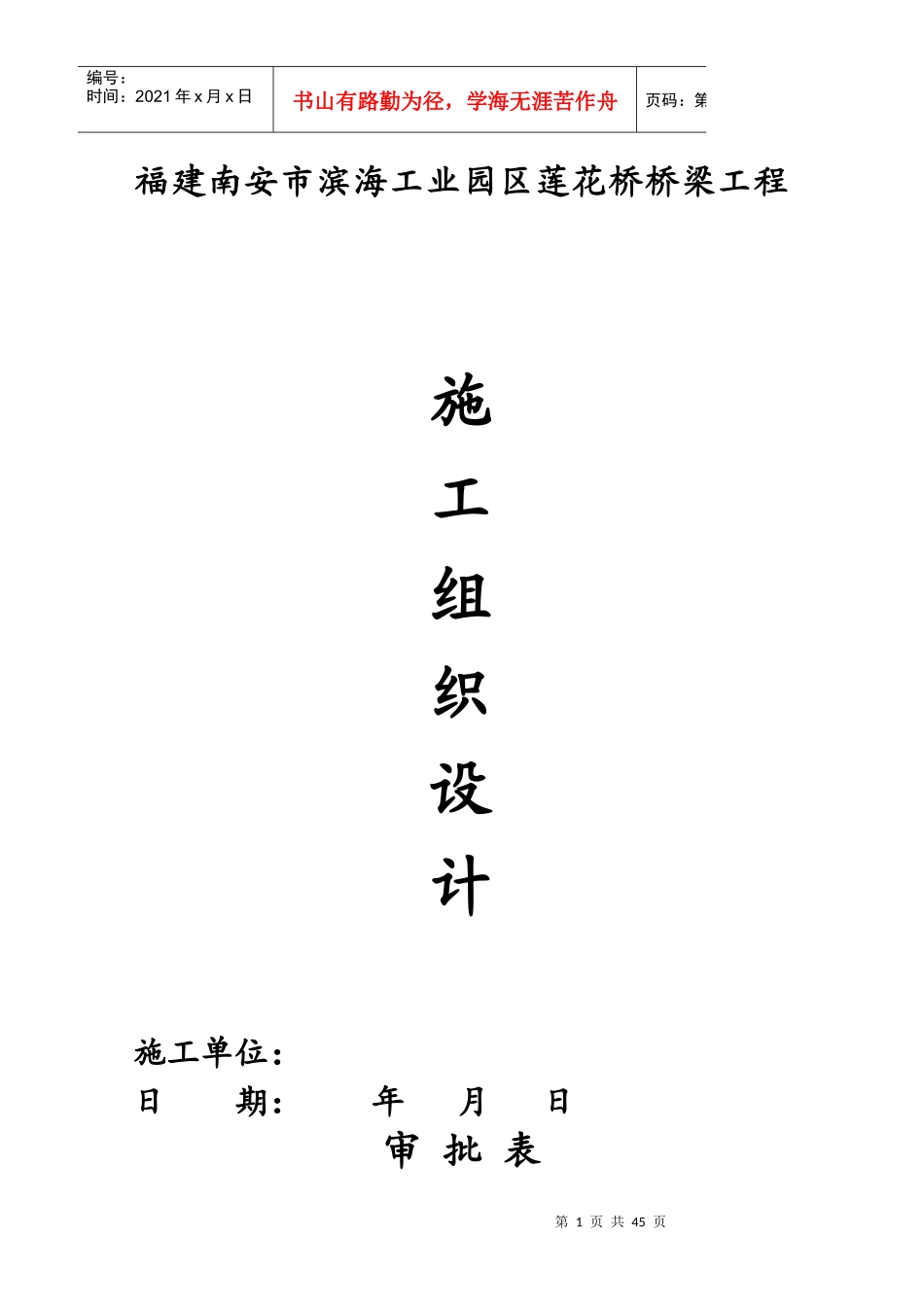

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页福建南安市滨海工业园区莲花桥桥梁工程施工组织设计施工单位：日期：年月日审批表第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页工程名称:福建南安市滨海工业园区莲花桥桥梁工程施工单位：编制人：编制日期：审核人：审核日期：审批人（企业技术负责人）：审批日期：目录一、工程概况及工程特点二、施工工期三、施工准备四、材料准备第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页五、控制测量六、主要机械设备七、施工配备人员八、施工方案及施工方法九、质量检验十、质量保证措施十一、工期保证措施十二、安全保证措施十三、环境保护措施十四、文明施工措施附：1、施工场地平面示意图2、施工进度计划表一、工程概况及工程特点本工程位于泉州南安滨海工业园区，跨越三号排洪渠，桥梁中心第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页设计桩号K0+049.4，结构形式采用2*20m预制空心板，全长40.7米，桥面总宽度为16m,桥面布置:2m(人行道含栏杆）+12m(车行道)+2m（人行道含栏杆),桥梁与排洪渠正交布置,工程范围下部结构为钻孔灌注桩基础、台帽；上部结构为20m后张预应力混凝土空心板梁，横桥向由12片空心板梁组成；桥面系及其附属工程。预期工期为106天（日历天）,质量目标为合格。该桥位施工现场土地已征用完毕，施工用水、用电将根据施工要求进行现场调节。现场交通及施工条件较为方便，施工区域有线、无线通讯畅通，通讯方便。二、施工工期计划开工日期：2015年7月1日计划完工日期：2015年10月15日总工期：106天三、施工准备1）场地清理：完成施工准备期间，平整场地，修筑便道，对于各个桩位，必须做好清除场地杂物、淤泥，挖好排水沟等工作。四、材料准备水泥采用P.O42.5普通硅酸盐水泥；混凝土采用商品砼，结构钢材中线材采用三钢产品。钢材的试验待第一批钢材进驻工地后现场取样送检。材料经检测合格后根据批需求量购进工地仓库堆放使用。五、控制测量第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页工程进场后，测量工程师对现有平面和高程控制点已进行复测和加密。平面控制测量采用尼康DTM530全站仪，高程控制测量采用DZS532水准仪测量。六、主要机械设备主要施工设备表及进场时间安排表4.5-1序号设备种类数量(台、套)1挖掘机22柴油空压机4325T汽车吊14冲击钻机25水泵46钢筋弯曲机，钢筋切割机4775KW发电机备用18100t汽车吊机（梁板安装）19插入式震动器610试验、质检仪器111350T张拉千斤顶、张拉油泵2空心板向南安市专业厂家定制，施工现场吊装。七、施工配备人员焊接工人持证并且通过焊接试验合格后上岗。第6页共45页第5页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共45页注：焊接工人持证并且通过焊接试验合格后上岗。八、施工方案及施工方法（一）、基础及下部构造1、钻孔灌注桩施工方法：1）施工准备施工准备包括：桩孔设计文件，包括桩位平面布置图、桩身结构图、钢筋笼设计图，混凝土标号、单桩设计极限承载力及其他设计要求；场地地下及周边埋设物和其它障碍物情况；供水、供电和污水废浆，钻渣清运等施工条件；泥浆循环系统泥浆循环系统通常包括泥浆池、沉淀池、循环槽等，根据场地条件、桩位分布、桩孔方量、地层情况、成孔工艺、钻渣废浆的清除外编号职务或工种人数1总负责人1人2现场技术主管1人3测量负责人1人4质检负责人1人5试验负责人1人6施工员1人7安全员1人8材料员1人9造价员1人10另：熟练工人30人第7页共45页第6页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共45页运等因素综合考虑布设。泥浆池的容积一般为单桩孔方量的1-1.2倍，可用砂袋砌筑，或在天然场地挖成。沉淀池的容积一般为10m3，本工程根据现场实际情况，每台钻机设置1个泥浆池。泥浆池与桩孔间挖500mm×800mm的循环槽，保证循环系...
