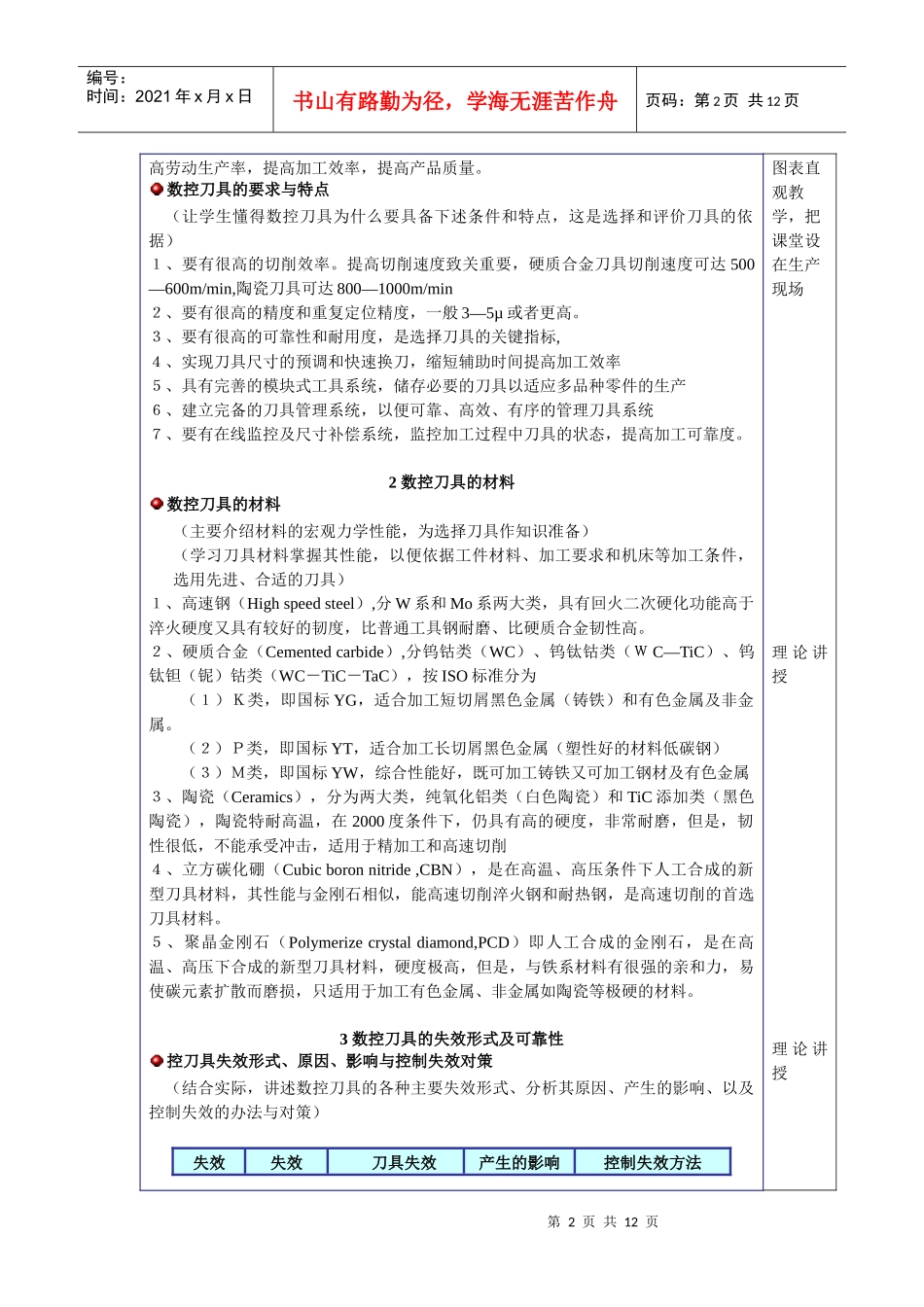

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页课题三：数控刀具与夹具标题：数控刀具与夹具4课时一、教学目的：介绍并让学生懂得数控刀具的种类、要求与特点，选择刀具及刀具系统应考虑的因素，掌握依据加工环境正确选择和使用加工刀具的方法。掌握夹具的分类、组成和作用，了解各典型夹具的结构和功能，了解常用定位元件及定位方式。二、教学安排：（一）旧课复习内容：1、数控加工的概念及数控加工工艺过程（二）新课教学知识点与重点、难点：第一节数控刀具1数控刀具的类型与特点数控刀具的分类（了解）数控刀具的要求与特点（掌握）（中、高级数控车铣考证要求知识点）2数控刀具的材料数控刀具的材料（了解）3数控刀具的失效形式及可靠性（了解）4数控刀具的选择选择数控刀具时应考虑的因素（理解）车削系统、铣镗系统（掌握）（中、高级数控车铣考证要求知识点）第二节数控夹具1机床夹具概述工件安装的内容、方法（掌握）（中、高级数控车铣考证要求知识点）；典型夹具介绍（掌握）（中、高级数控车铣考证要求知识点）；2定位基准的选择原则（中、高级数控车铣考证要求知识点）粗基准的选择原则（掌握）；精基准的选择原则（重点掌握）（难点）3常见定位元件及定位方式（中、高级数控车铣考证要求知识点）4定位误差定位误差的概念、产生的原因（重点掌握）（难点）三、新课内容：第一节数控刀具1数控刀具的种类（介绍、了解数控刀具的种类，以便选择先进、合适的数控刀具）（准备各式刀具）１、从结构上可分为：整体式，镶嵌式，内冷式，减振式，机夹可转位刀具等。２、从加工工艺上可分为：车刀，钻刀（钻头），镗刀，铣刀。３、数控“刀具”的发展趋势：由整体式工具系统向模块式工具系统发展。有利于提授课中要结合生产实际，用实物、第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页高劳动生产率，提高加工效率，提高产品质量。数控刀具的要求与特点（让学生懂得数控刀具为什么要具备下述条件和特点，这是选择和评价刀具的依据）１、要有很高的切削效率。提高切削速度致关重要，硬质合金刀具切削速度可达500—600m/min,陶瓷刀具可达800—1000m/min２、要有很高的精度和重复定位精度，一般3—5µ或者更高。３、要有很高的可靠性和耐用度，是选择刀具的关键指标,４、实现刀具尺寸的预调和快速换刀，缩短辅助时间提高加工效率５、具有完善的模块式工具系统，储存必要的刀具以适应多品种零件的生产６、建立完备的刀具管理系统，以便可靠、高效、有序的管理刀具系统７、要有在线监控及尺寸补偿系统，监控加工过程中刀具的状态，提高加工可靠度。2数控刀具的材料数控刀具的材料（主要介绍材料的宏观力学性能，为选择刀具作知识准备）（学习刀具材料掌握其性能，以便依据工件材料、加工要求和机床等加工条件，选用先进、合适的刀具）１、高速钢（Highspeedsteel）,分W系和Mo系两大类，具有回火二次硬化功能高于淬火硬度又具有较好的韧度，比普通工具钢耐磨、比硬质合金韧性高。２、硬质合金（Cementedcarbide）,分钨钴类（WC）、钨钛钴类（ＷC—TiC）、钨钛钽（铌）钴类（WC－TiC－TaC），按ISO标准分为（１）Ｋ类，即国标YG，适合加工短切屑黑色金属（铸铁）和有色金属及非金属。（２）Ｐ类，即国标YT，适合加工长切屑黑色金属（塑性好的材料低碳钢）（３）Ｍ类，即国标YW，综合性能好，既可加工铸铁又可加工钢材及有色金属３、陶瓷（Ceramics），分为两大类，纯氧化铝类（白色陶瓷）和TiC添加类（黑色陶瓷），陶瓷特耐高温，在2000度条件下，仍具有高的硬度，非常耐磨，但是，韧性很低，不能承受冲击，适用于精加工和高速切削４、立方碳化硼（Cubicboronnitride,CBN），是在高温、高压条件下人工合成的新型刀具材料，其性能与金刚石相似，能高速切削淬火钢和耐热钢，是高速切削的首选刀具材料。５、聚晶金刚石（Polymerizecrystaldiamond,PCD）即人工合成的金刚石，是在高温、高压下合成的新型刀具材料，硬度极高，但是，与铁系材料有很强的亲和力，易使碳元素扩散而磨损，只适用于加...
