某酒店综合布线系统设计方案VIP免费

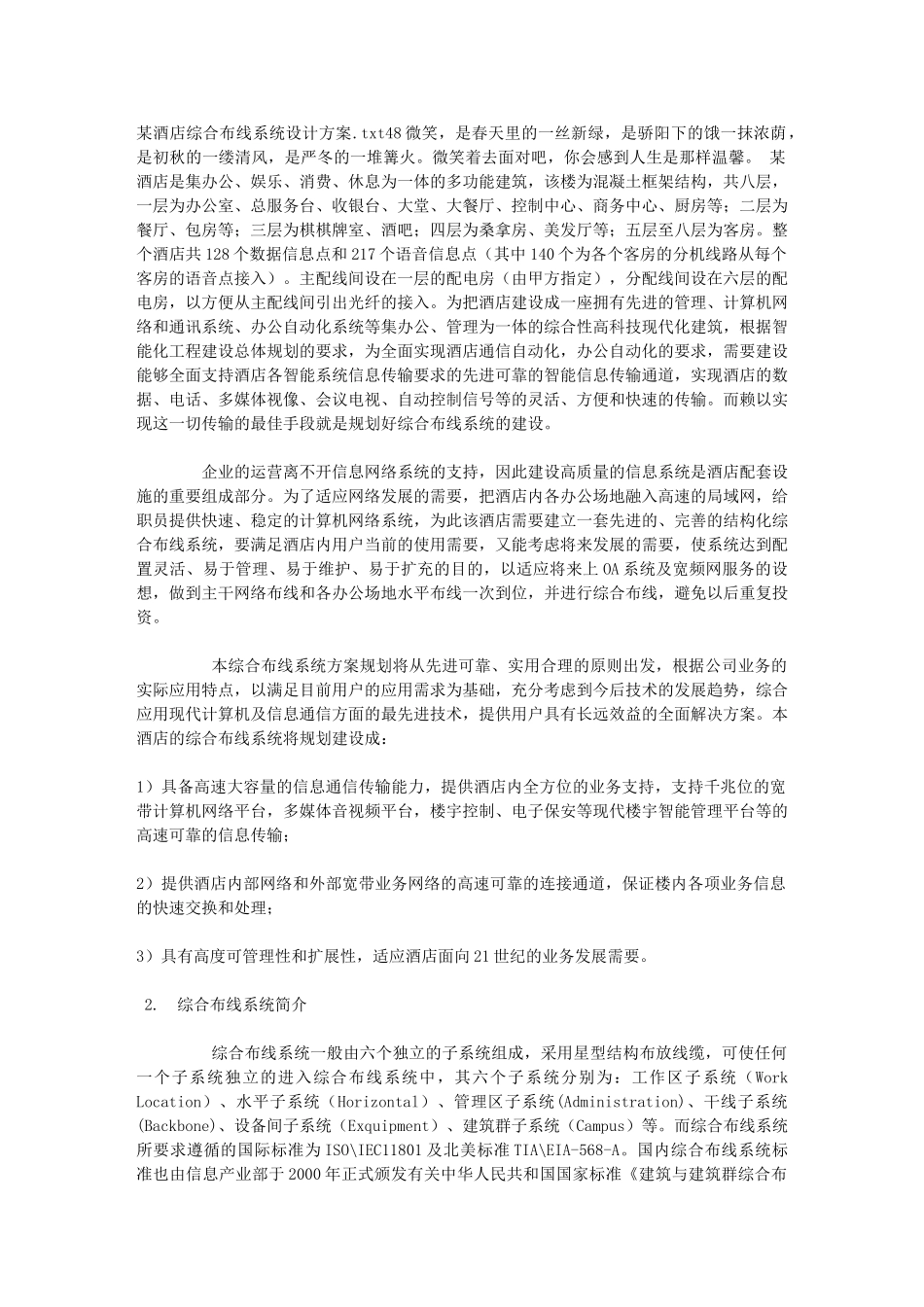

某酒店综合布线系统设计方案.txt48微笑，是春天里的一丝新绿，是骄阳下的饿一抹浓荫，是初秋的一缕清风，是严冬的一堆篝火。微笑着去面对吧，你会感到人生是那样温馨。某酒店是集办公、娱乐、消费、休息为一体的多功能建筑，该楼为混凝土框架结构，共八层，一层为办公室、总服务台、收银台、大堂、大餐厅、控制中心、商务中心、厨房等；二层为餐厅、包房等；三层为棋棋牌室、酒吧；四层为桑拿房、美发厅等；五层至八层为客房。整个酒店共128个数据信息点和217个语音信息点（其中140个为各个客房的分机线路从每个客房的语音点接入）。主配线间设在一层的配电房（由甲方指定），分配线间设在六层的配电房，以方便从主配线间引出光纤的接入。为把酒店建设成一座拥有先进的管理、计算机网络和通讯系统、办公自动化系统等集办公、管理为一体的综合性高科技现代化建筑，根据智能化工程建设总体规划的要求，为全面实现酒店通信自动化，办公自动化的要求，需要建设能够全面支持酒店各智能系统信息传输要求的先进可靠的智能信息传输通道，实现酒店的数据、电话、多媒体视像、会议电视、自动控制信号等的灵活、方便和快速的传输。而赖以实现这一切传输的最佳手段就是规划好综合布线系统的建设。企业的运营离不开信息网络系统的支持，因此建设高质量的信息系统是酒店配套设施的重要组成部分。为了适应网络发展的需要，把酒店内各办公场地融入高速的局域网，给职员提供快速、稳定的计算机网络系统，为此该酒店需要建立一套先进的、完善的结构化综合布线系统，要满足酒店内用户当前的使用需要，又能考虑将来发展的需要，使系统达到配置灵活、易于管理、易于维护、易于扩充的目的，以适应将来上OA系统及宽频网服务的设想，做到主干网络布线和各办公场地水平布线一次到位，并进行综合布线，避免以后重复投资。本综合布线系统方案规划将从先进可靠、实用合理的原则出发，根据公司业务的实际应用特点，以满足目前用户的应用需求为基础，充分考虑到今后技术的发展趋势，综合应用现代计算机及信息通信方面的最先进技术，提供用户具有长远效益的全面解决方案。本酒店的综合布线系统将规划建设成：1）具备高速大容量的信息通信传输能力，提供酒店内全方位的业务支持，支持千兆位的宽带计算机网络平台，多媒体音视频平台，楼宇控制、电子保安等现代楼宇智能管理平台等的高速可靠的信息传输；2）提供酒店内部网络和外部宽带业务网络的高速可靠的连接通道，保证楼内各项业务信息的快速交换和处理；3）具有高度可管理性和扩展性，适应酒店面向21世纪的业务发展需要。2.综合布线系统简介综合布线系统一般由六个独立的子系统组成，采用星型结构布放线缆，可使任何一个子系统独立的进入综合布线系统中，其六个子系统分别为：工作区子系统（WorkLocation）、水平子系统（Horizontal）、管理区子系统(Administration)、干线子系统(Backbone)、设备间子系统（Exquipment）、建筑群子系统（Campus）等。而综合布线系统所要求遵循的国际标准为ISO\IEC11801及北美标准TIA\EIA-568-A。国内综合布线系统标准也由信息产业部于2000年正式颁发有关中华人民共和国国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000。2.1需求分析2.1.1设计原则（1）标准化：严格按照IEEE802、EIA／TIA568等工业及建筑布线标准和GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》。（2）实用性：此工程综合布线系统应能够在现在和将来适应用户发展的需要，具备数据通信、语音通信和图像通信的功能。（3）灵活性：布线系统中任一信息点能够很方便地与多种类型设备(如电话、计算机、检测器件以及传真等)进行连接。（4）可扩展性：根据建设单位目前的实际需要，综合布线工程可实现语音和计算机数据通信功能，此布线系统具有较强的可扩展性，既可以最大限度地降低造价和不耽误工期，又可以在将来需要时很容易将所扩充设备连接到系统中来。2.1.2需求分析根据酒店的实际场地规划，该酒店共设128个数据信息点，按要求采用超五类双绞线和交换机互联，将来能够很方便地实现酒店内部局域网和Internet/Intranet的各项应用；所有217...
