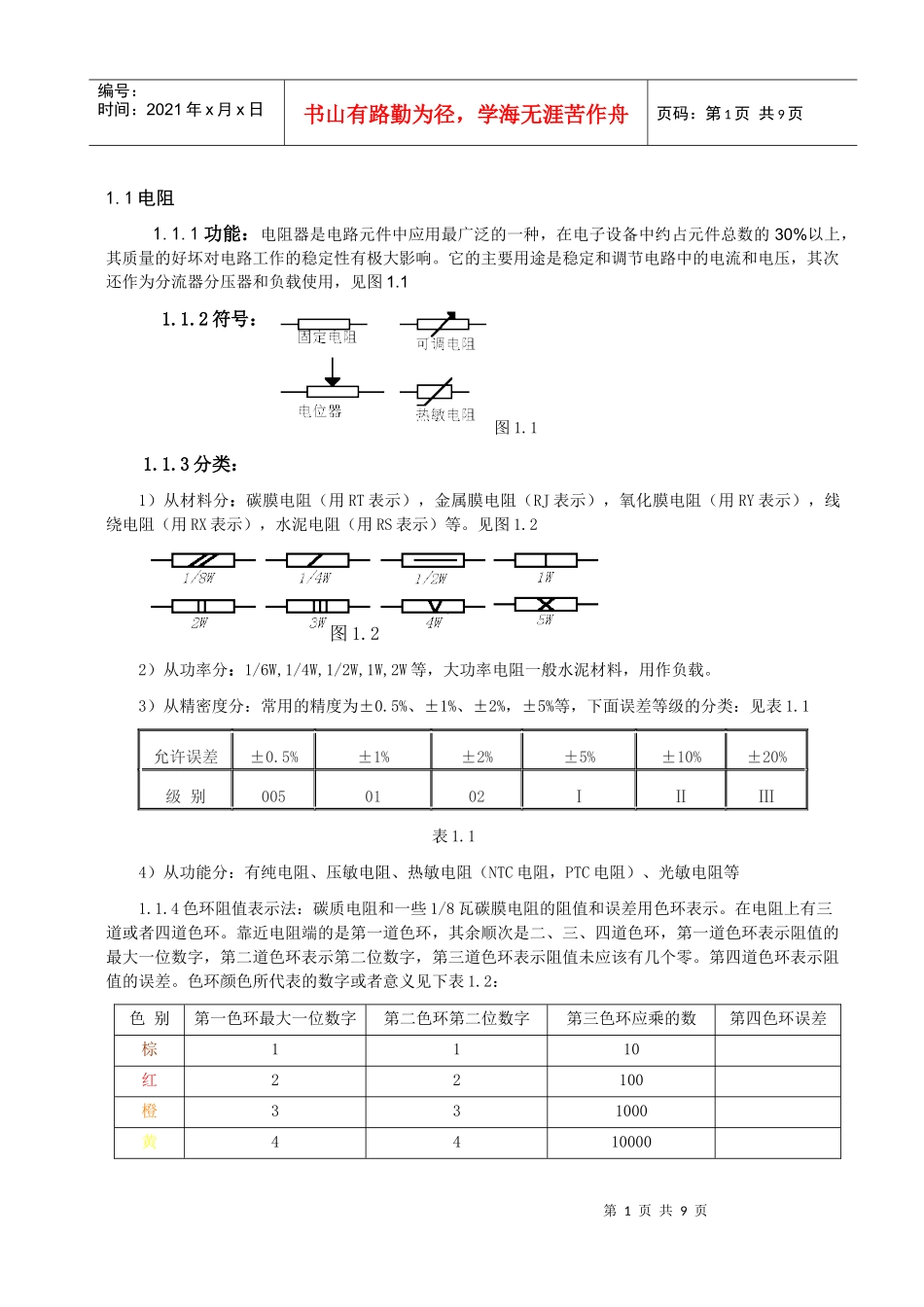

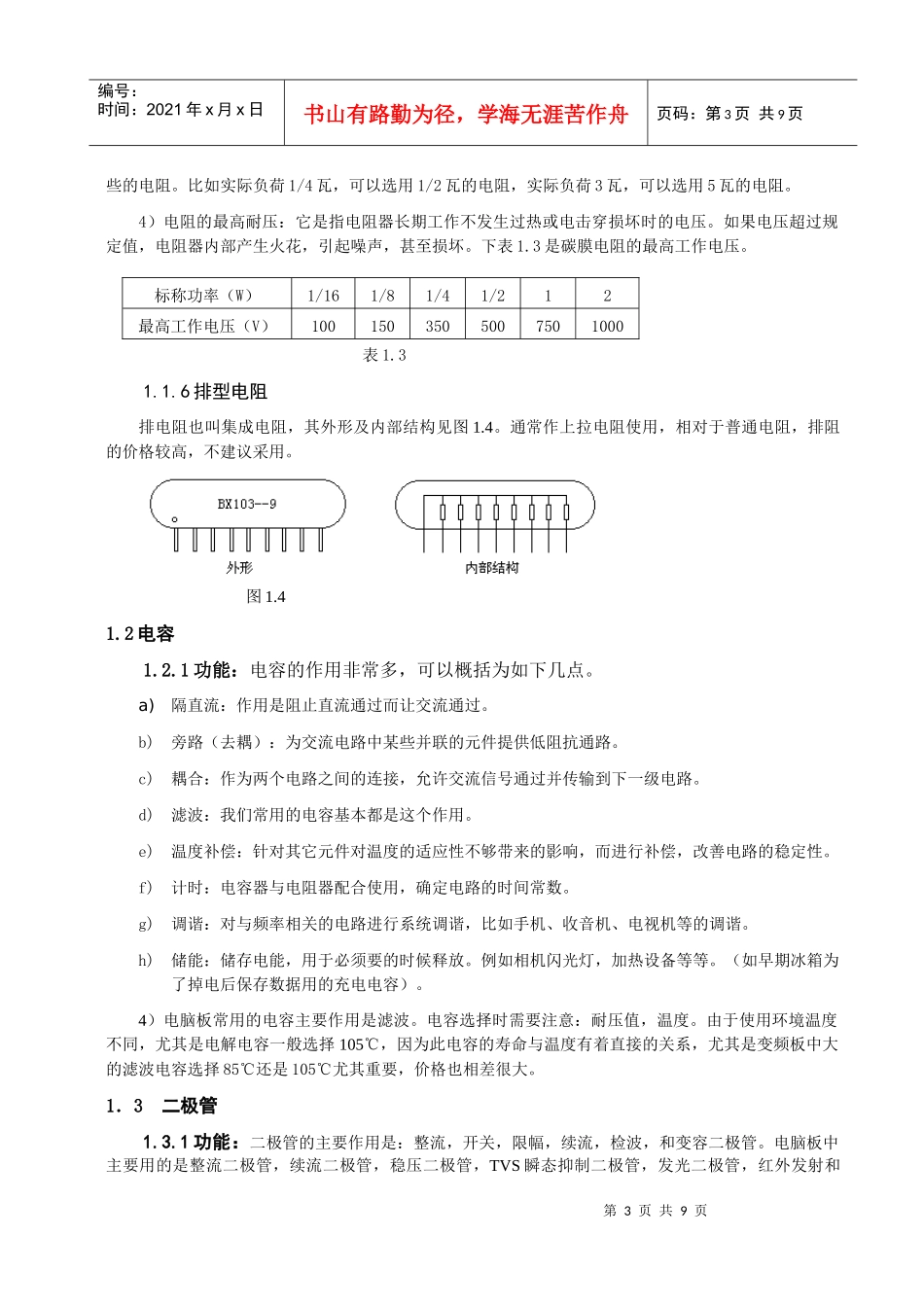

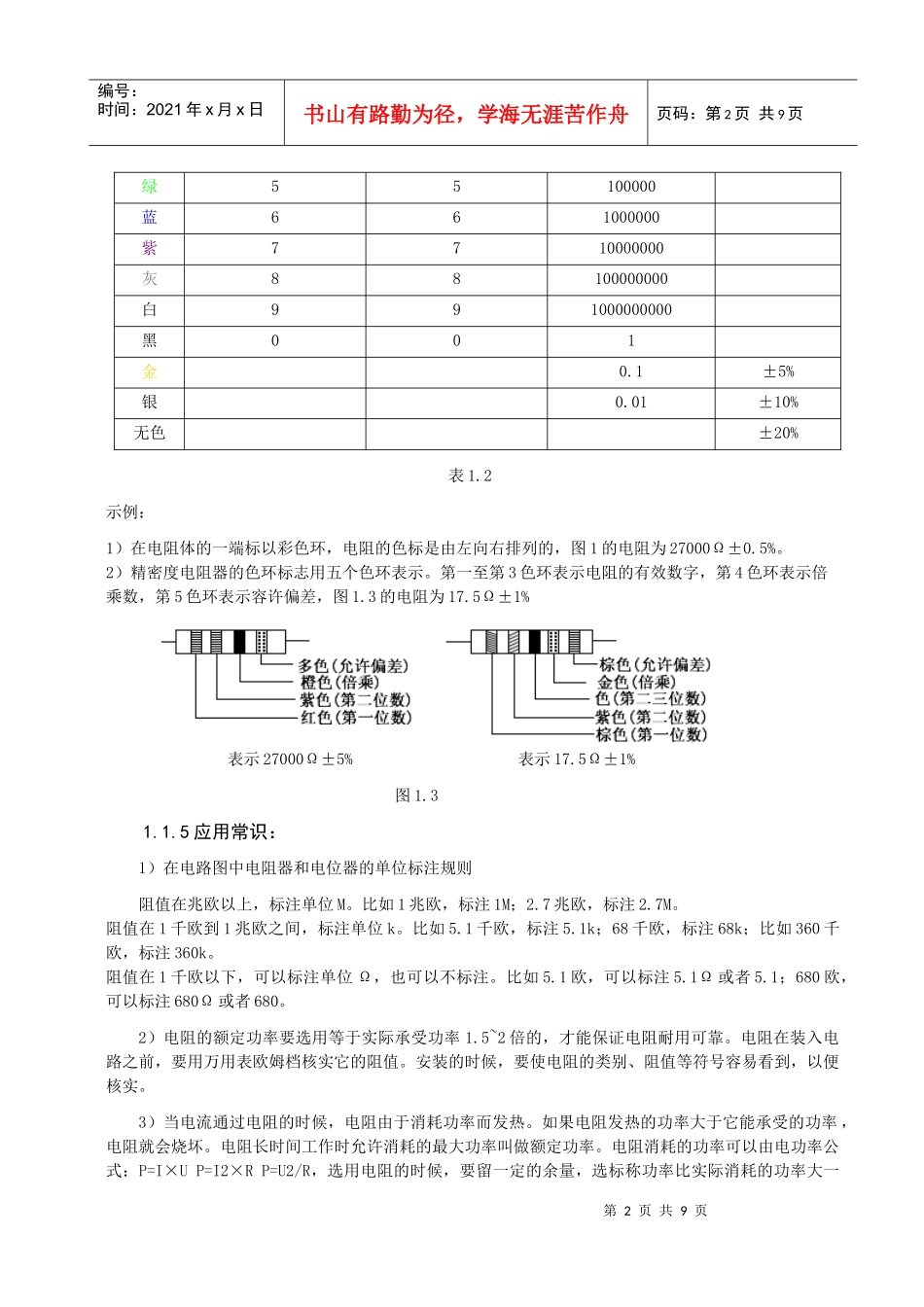

第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页1.1电阻1.1.1功能:电阻器是电路元件中应用最广泛的一种,在电子设备中约占元件总数的30%以上,其质量的好坏对电路工作的稳定性有极大影响。它的主要用途是稳定和调节电路中的电流和电压,其次还作为分流器分压器和负载使用,见图1.11.1.2符号:图1.11.1.3分类:1)从材料分:碳膜电阻(用RT表示),金属膜电阻(RJ表示),氧化膜电阻(用RY表示),线绕电阻(用RX表示),水泥电阻(用RS表示)等。见图1.2图1.22)从功率分:1/6W,1/4W,1/2W,1W,2W等,大功率电阻一般水泥材料,用作负载。3)从精密度分:常用的精度为±0.5%、±1%、±2%,±5%等,下面误差等级的分类:见表1.1允许误差±0.5%±1%±2%±5%±10%±20%级别0050102ⅠⅡⅢ表1.14)从功能分:有纯电阻、压敏电阻、热敏电阻(NTC电阻,PTC电阻)、光敏电阻等1.1.4色环阻值表示法:碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。在电阻上有三道或者四道色环。靠近电阻端的是第一道色环,其余顺次是二、三、四道色环,第一道色环表示阻值的最大一位数字,第二道色环表示第二位数字,第三道色环表示阻值未应该有几个零。第四道色环表示阻值的误差。色环颜色所代表的数字或者意义见下表1.2:色别第一色环最大一位数字第二色环第二位数字第三色环应乘的数第四色环误差棕1110红22100橙331000黄4410000第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页绿55100000蓝661000000紫7710000000灰88100000000白991000000000黑001金0.1±5%银0.01±10%无色±20%表1.2示例:1)在电阻体的一端标以彩色环,电阻的色标是由左向右排列的,图1的电阻为27000Ω±0.5%。2)精密度电阻器的色环标志用五个色环表示。第一至第3色环表示电阻的有效数字,第4色环表示倍乘数,第5色环表示容许偏差,图1.3的电阻为17.5Ω±1%表示27000Ω±5%表示17.5Ω±1%图1.31.1.5应用常识:1)在电路图中电阻器和电位器的单位标注规则阻值在兆欧以上,标注单位M。比如1兆欧,标注1M;2.7兆欧,标注2.7M。阻值在1千欧到1兆欧之间,标注单位k。比如5.1千欧,标注5.1k;68千欧,标注68k;比如360千欧,标注360k。阻值在1千欧以下,可以标注单位Ω,也可以不标注。比如5.1欧,可以标注5.1Ω或者5.1;680欧,可以标注680Ω或者680。2)电阻的额定功率要选用等于实际承受功率1.5~2倍的,才能保证电阻耐用可靠。电阻在装入电路之前,要用万用表欧姆档核实它的阻值。安装的时候,要使电阻的类别、阻值等符号容易看到,以便核实。3)当电流通过电阻的时候,电阻由于消耗功率而发热。如果电阻发热的功率大于它能承受的功率,电阻就会烧坏。电阻长时间工作时允许消耗的最大功率叫做额定功率。电阻消耗的功率可以由电功率公式:P=I×UP=I2×RP=U2/R,选用电阻的时候,要留一定的余量,选标称功率比实际消耗的功率大一第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页些的电阻。比如实际负荷1/4瓦,可以选用1/2瓦的电阻,实际负荷3瓦,可以选用5瓦的电阻。4)电阻的最高耐压:它是指电阻器长期工作不发生过热或电击穿损坏时的电压。如果电压超过规定值,电阻器内部产生火花,引起噪声,甚至损坏。下表1.3是碳膜电阻的最高工作电压。表1.31.1.6排型电阻排电阻也叫集成电阻,其外形及内部结构见图1.4。通常作上拉电阻使用,相对于普通电阻,排阻的价格较高,不建议采用。:图1.41.2电容1.2.1功能:电容的作用非常多,可以概括为如下几点。a)隔直流:作用是阻止直流通过而让交流通过。b)旁路(去耦):为交流电路中某些并联的元件提供低阻抗通路。c)耦合:作为两个电路之间的连接,允许交流信号通过并传输到下一级电路。d)滤波:我们常用的电容基本都是这个作用。e)温度补偿:针对其它元件对温度的适应性不够带来的影响,而进行补偿,改善电路的稳定性。f)计时:电容器与电阻器配合使用,确定电路的时间常数。g)调谐:对与频率相关的电路进行系统调谐,比如手机、收音机、电视机等的调谐。h)储能...
