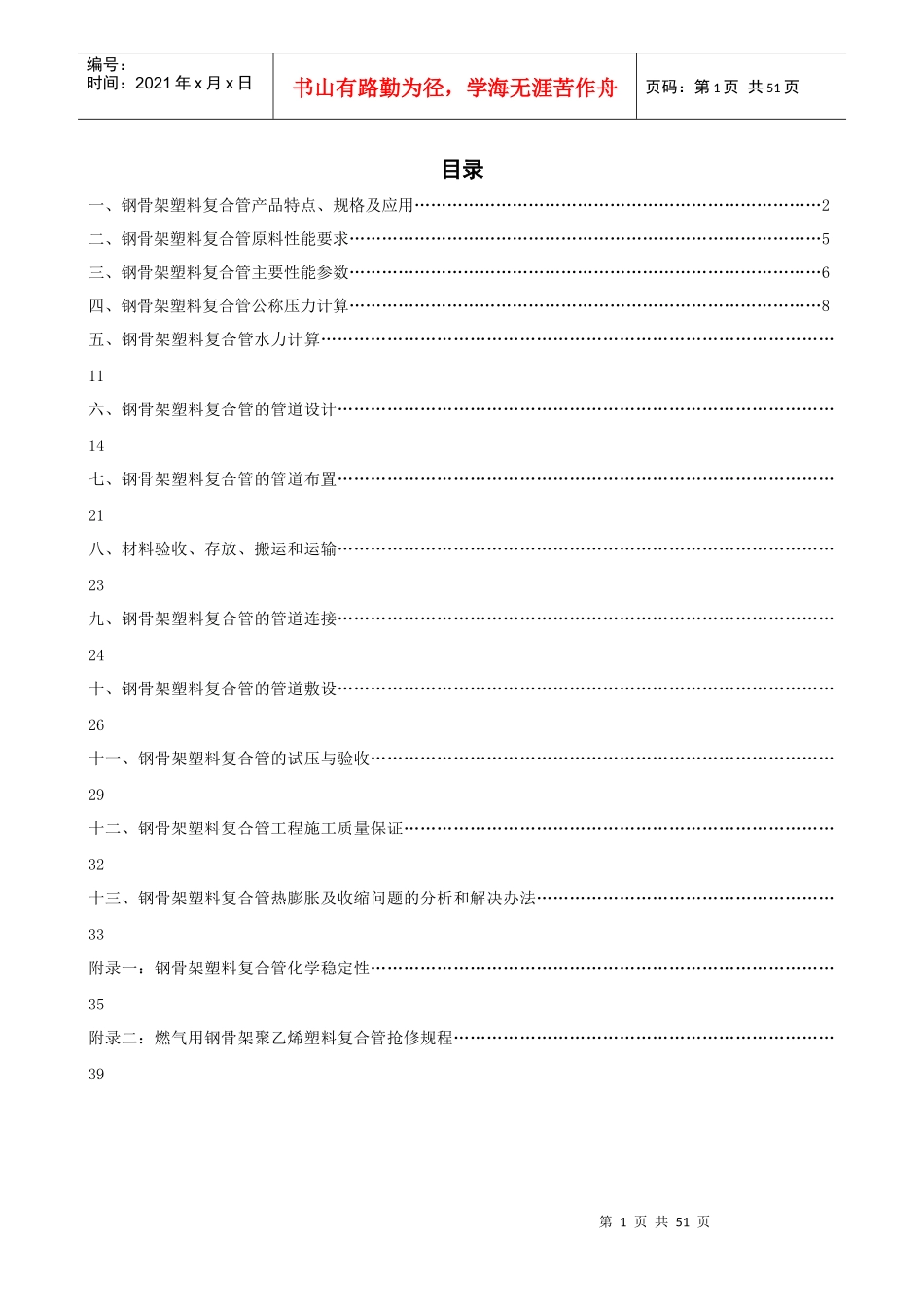

钢骨架塑料复合管应用技术手册第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页目录一、钢骨架塑料复合管产品特点、规格及应用…………………………………………………………………2二、钢骨架塑料复合管原料性能要求……………………………………………………………………………5三、钢骨架塑料复合管主要性能参数……………………………………………………………………………6四、钢骨架塑料复合管公称压力计算……………………………………………………………………………8五、钢骨架塑料复合管水力计算…………………………………………………………………………………11六、钢骨架塑料复合管的管道设计………………………………………………………………………………14七、钢骨架塑料复合管的管道布置………………………………………………………………………………21八、材料验收、存放、搬运和运输………………………………………………………………………………23九、钢骨架塑料复合管的管道连接………………………………………………………………………………24十、钢骨架塑料复合管的管道敷设………………………………………………………………………………26十一、钢骨架塑料复合管的试压与验收…………………………………………………………………………29十二、钢骨架塑料复合管工程施工质量保证……………………………………………………………………32十三、钢骨架塑料复合管热膨胀及收缩问题的分析和解决办法………………………………………………33附录一：钢骨架塑料复合管化学稳定性…………………………………………………………………………35附录二：燃气用钢骨架聚乙烯塑料复合管抢修规程……………………………………………………………39第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页一、钢骨架塑料复合管产品特点、规格及应用1.1产品特点钢骨架塑料复合管材（件）是一种集钢材与热塑性塑料两种材料优点于一身，有着优良的综合性能的新型复合管材产品。钢塑两种材料以结构复合方式复合。管材是由缠绕并焊接成型的管状钢丝网作为加强骨架镶嵌在热塑性塑料管壁中间构成，管件的加强骨架是用薄钢板均匀冲孔后卷筒焊接制成（如图1.1和图1.2）。管道采取电熔和法兰连接两种方式（如图1.3和图1.4），连接处强度不低于管材本体。图1.1金属骨架塑料复合管材截面示意图图1.2管件结构示意图图1.3电熔连接图1.4法兰连接钢骨架塑料复合管具有防腐、不结垢、光滑低阻、保温、不结露、耐磨、质轻等塑料管的共同特点，而且其独特的结构还造就了如下特点：（1）抗蠕变性能好，持久机械强度高由于塑料在常温及应力作用下会发生蠕变，在较高持久应力下会发生脆性断裂，因此纯塑料管材的许用应力及承压能力较低。而钢材的机械强度约是高密度聚乙烯塑料的10倍左右，且在聚乙烯使用温度范围内十分稳定，不发生蠕变。将钢骨架与聚乙烯塑料复合后，钢骨架可有效地约束塑料的蠕变，使塑料本身的耐应力水平也大大地提高。因此钢骨架塑料复合管材的许用应力与聚乙烯管材相比有大幅度提高。（2）耐温性能好聚乙烯管材的强度在其使用温度范围内一般随温度提高而降低，温度每提高10℃其强度约降低10%以上。由于钢骨架复合管强度约2/3是由钢骨架所承担，所以其强度随使用温度的提高而降低的程度低于聚乙烯管材。实验结果表明每提高10℃，钢骨架塑料复合管强度降低5%以下。第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页（3）刚性、耐冲击性好、尺寸稳定性好，又有适度柔性，刚柔相济。钢的弹性模量通常是高密度聚乙烯弹性模量的200倍左右，由于钢骨架的加强作用使钢骨架塑料复合管的刚性、耐冲击性及尺寸稳定性优于纯塑料管材，同时由于网状钢骨架本身又是一种柔性结构，从而使复合管在轴向也有一定柔性，因此该管材具有刚、柔结合的特点，从而使装卸、运输、安装的适应性及运行的可靠性好。地上安装可节省支座数量，成本低，地下安装可有效...
