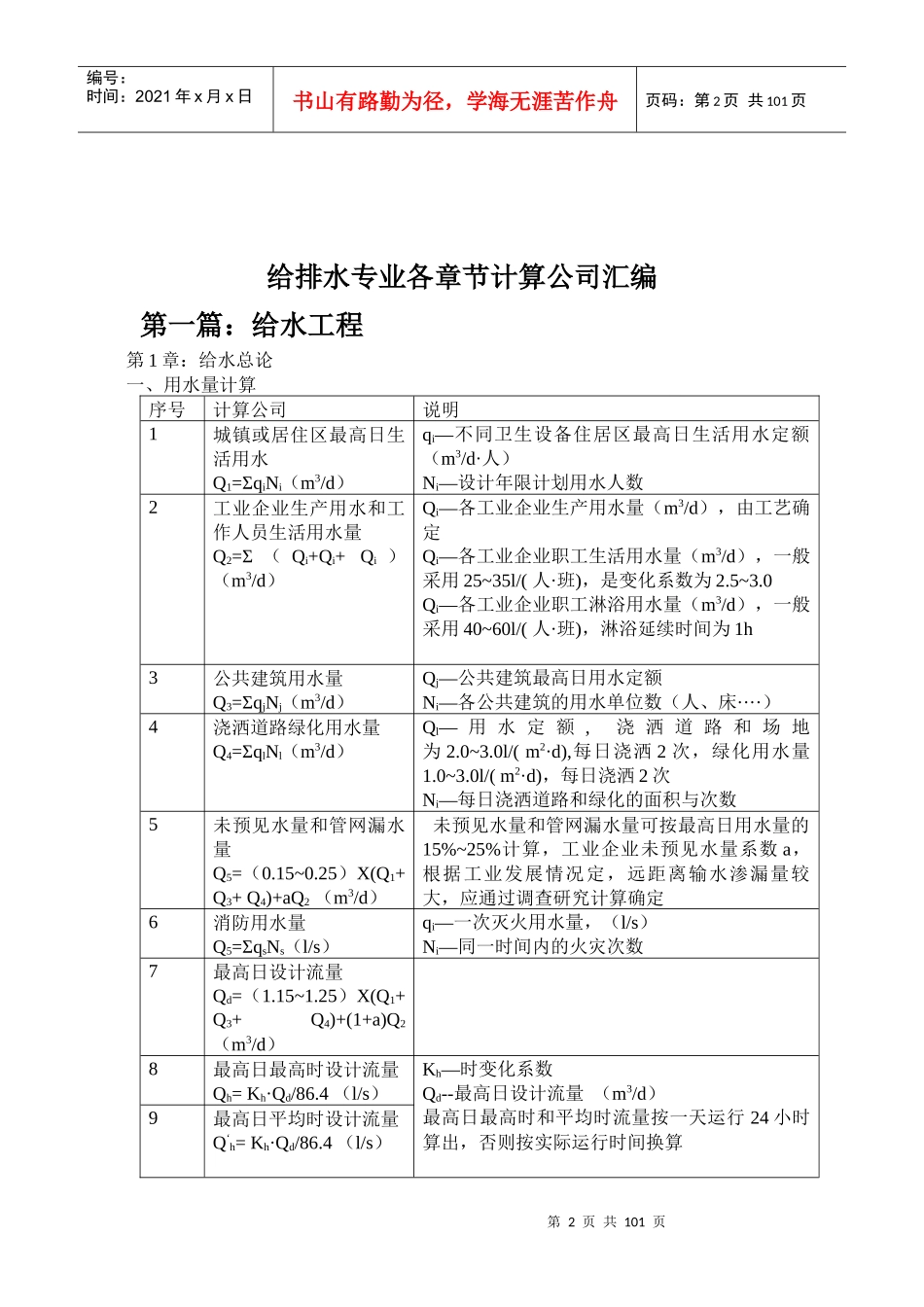

第1页共101页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共101页给排水专业各章节计算公司汇编第2页共101页第1页共101页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共101页给排水专业各章节计算公司汇编第一篇：给水工程第1章：给水总论一、用水量计算序号计算公司说明1城镇或居住区最高日生活用水Q1=ΣqiNi（m3/d）qi—不同卫生设备住居区最高日生活用水定额（m3/d·人）Ni—设计年限计划用水人数2工业企业生产用水和工作人员生活用水量Q2=Σ（Qi+Qi+Qi）（m3/d）Qi—各工业企业生产用水量（m3/d），由工艺确定Qi—各工业企业职工生活用水量（m3/d），一般采用25~35l/(人·班)，是变化系数为2.5~3.0Qi—各工业企业职工淋浴用水量（m3/d），一般采用40~60l/(人·班)，淋浴延续时间为1h3公共建筑用水量Q3=ΣqjNj（m3/d）Qj—公共建筑最高日用水定额Ni—各公共建筑的用水单位数（人、床····）4浇洒道路绿化用水量Q4=ΣqlNl（m3/d）Ql—用水定额,浇洒道路和场地为2.0~3.0l/(m2·d),每日浇洒2次，绿化用水量1.0~3.0l/(m2·d)，每日浇洒2次Ni—每日浇洒道路和绿化的面积与次数5未预见水量和管网漏水量Q5=（0.15~0.25）X(Q1+Q3+Q4)+аQ2（m3/d）未预见水量和管网漏水量可按最高日用水量的15%~25%计算，工业企业未预见水量系数а，根据工业发展情况定，远距离输水渗漏量较大，应通过调查研究计算确定6消防用水量Q5=ΣqsNs（l/s）qi—一次灭火用水量，（l/s）Ni—同一时间内的火灾次数7最高日设计流量Qd=（1.15~1.25）X(Q1+Q3+Q4)+(1+а)Q2（m3/d）8最高日最高时设计流量Qh=Kh·Qd/86.4（l/s）Kh—时变化系数Qd--最高日设计流量（m3/d）最高日最高时和平均时流量按一天运行24小时算出，否则按实际运行时间换算9最高日平均时设计流量Q‘h=Kh·Qd/86.4（l/s）第3页共101页第2页共101页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共101页注：工业企业生产用水量在不能由工艺要求确定时，也可以按下式估算：Qi=Qb(1-n)Qi--工业企业生产用水量m3/dq---城市工业万元产值用水量，m3/万元B—城市工业总产值；n—工业用水重复利用率。二、流量关系及调节构筑物容积——重点掌握1.给水系统的设计流量图1水处理构筑物及以前的设施：高日平均时用水量地表水源地下水源T——一泵站每天工作时间，不一定为24h管网设计流量：满足高日高时用水量二泵站：满足管网高日高时用水量不分级供水——高日高时流量分级供水——最高一级供水量清水输水管：满足管网高日高时用水量无水塔时与管网设计流量同有水塔时按二泵站最高一级供水量设计2.调节构筑物容积计算清水池有效容积W=W1+W2+W3+W4(m3)W1——清水池调节容积W2——消防贮水量，2h灭火用水量W3——水厂用水量，水厂自用水量W4——安全贮水量，一般为0.5m深清水池的作用之一是（调节一、二泵站供水的流量差）。——清水池的调节作用水厂QdQh管网最高日平均时流量高日高时流量调节容积W1=阴影面积A或者B(m3)清水池Qh=αQdT(m3/h)(α=1.05~1.10)Qh'=QdT(m3/h)(即上式中的α=1)Qh=KhQdT(m3/h)第4页共101页第3页共101页ABB一泵站供水线二泵站供水线0t1t224时间(h)供水量(m3/h)编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共101页无供水曲线时估取W1=(10~20)%Qd水塔的有效容积W=W1+W2W1——水塔调节容积水塔调节二泵站供水量与用户用水量的差额依二泵站供水曲线和用户用水曲线计算或按Qd的百分数估取——教材P13W2——消防贮水量，10min室内消防水量3、水泵扬程的确定A、一级水泵扬程的确定Hp=H0+∑h——扬程计算通式H0——从吸水池最低水位到出水池最高水位的高差（取水构筑物吸水井最低水位——混合池最高水位）∑h——从吸水管起点到出水管终点的总水头损失∴Hp=H0+∑h=H0+∑hs+∑hdB、二级泵站扬程计算•无水塔管网的二泵站扬程起点：清水池或吸水井最低水位终点：管网控制点最小服务水头液面•设网前水塔管网的二泵站扬程起点：清水池或吸水井最低水位终点：水塔最高水位•设对置水塔管网的二泵站扬程设计时：同无水塔管网最大转输校核时...
