管道机械专业统一规定VIP免费

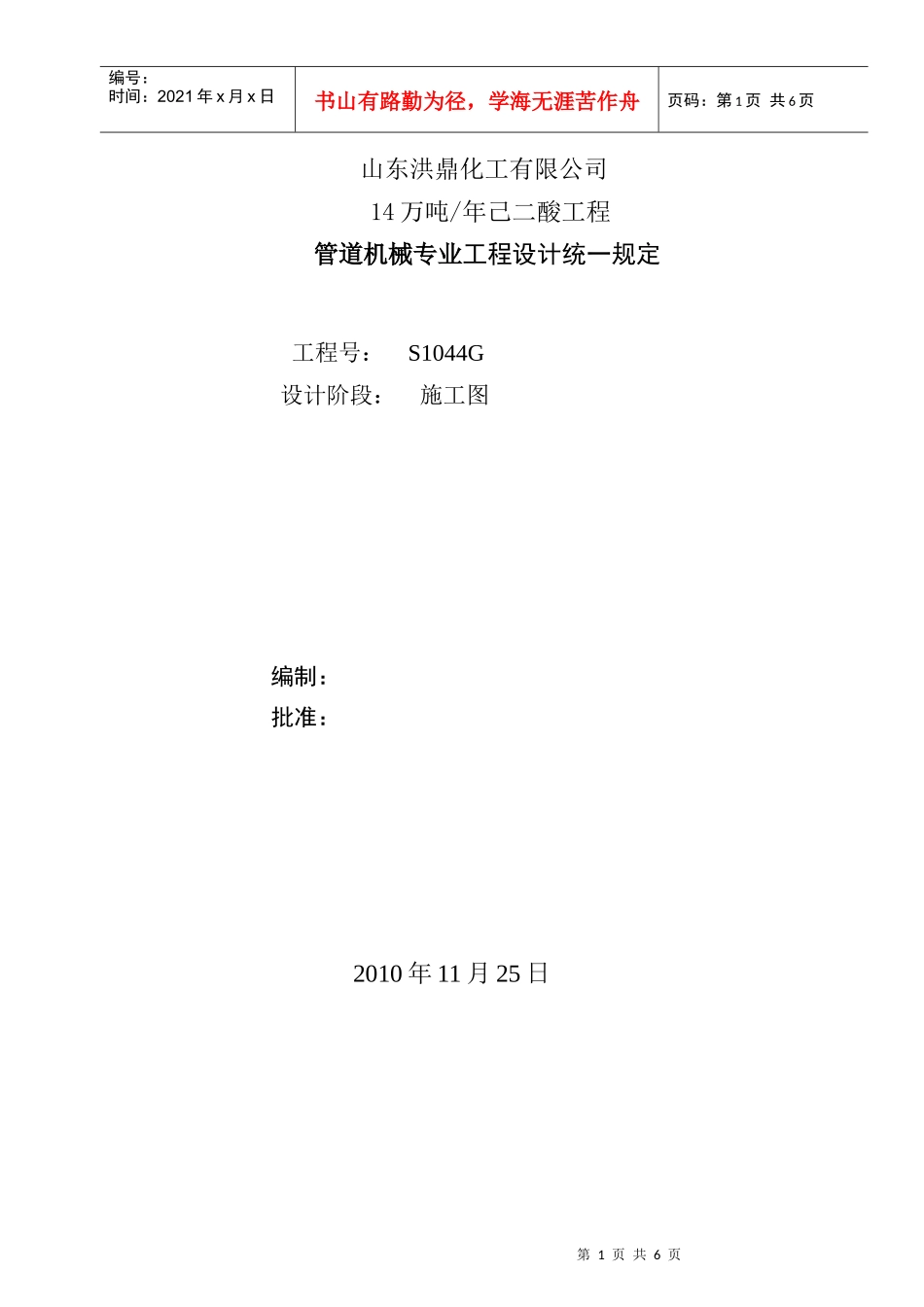

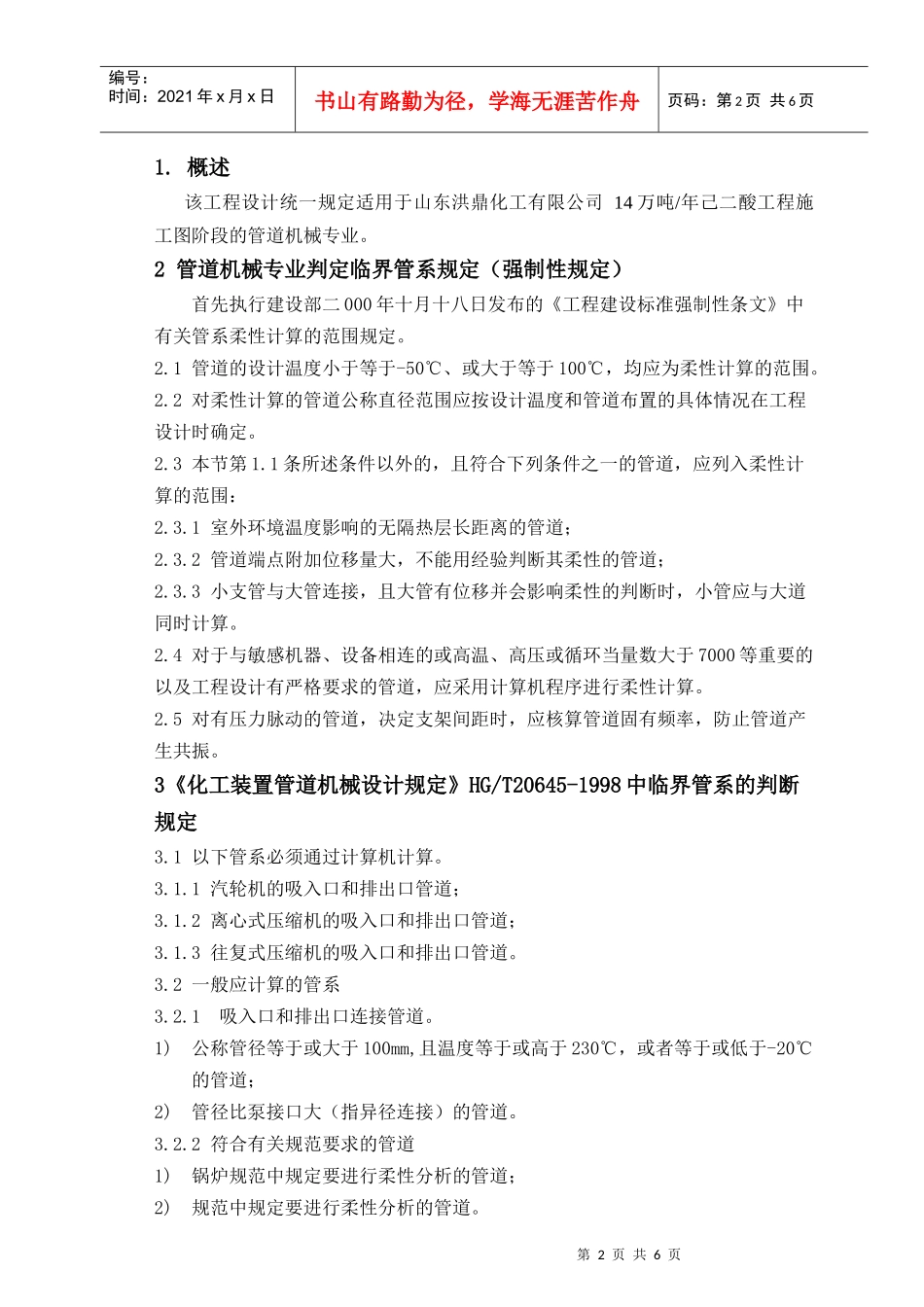

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页山东洪鼎化工有限公司14万吨/年己二酸工程管道机械专业工程设计统一规定工程号：S1044G设计阶段：施工图编制：批准：2010年11月25日第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页1.概述该工程设计统一规定适用于山东洪鼎化工有限公司14万吨/年己二酸工程施工图阶段的管道机械专业。2管道机械专业判定临界管系规定（强制性规定）首先执行建设部二000年十月十八日发布的《工程建设标准强制性条文》中有关管系柔性计算的范围规定。2.1管道的设计温度小于等于-50℃、或大于等于100℃，均应为柔性计算的范围。2.2对柔性计算的管道公称直径范围应按设计温度和管道布置的具体情况在工程设计时确定。2.3本节第1.1条所述条件以外的，且符合下列条件之一的管道，应列入柔性计算的范围：2.3.1室外环境温度影响的无隔热层长距离的管道；2.3.2管道端点附加位移量大，不能用经验判断其柔性的管道；2.3.3小支管与大管连接，且大管有位移并会影响柔性的判断时，小管应与大道同时计算。2.4对于与敏感机器、设备相连的或高温、高压或循环当量数大于7000等重要的以及工程设计有严格要求的管道，应采用计算机程序进行柔性计算。2.5对有压力脉动的管道，决定支架间距时，应核算管道固有频率，防止管道产生共振。3《化工装置管道机械设计规定》HG/T20645-1998中临界管系的判断规定3.1以下管系必须通过计算机计算。3.1.1汽轮机的吸入口和排出口管道；3.1.2离心式压缩机的吸入口和排出口管道；3.1.3往复式压缩机的吸入口和排出口管道。3.2一般应计算的管系3.2.1吸入口和排出口连接管道。1)公称管径等于或大于100mm,且温度等于或高于230℃，或者等于或低于-20℃的管道；2)管径比泵接口大（指异径连接）的管道。3.2.2符合有关规范要求的管道1)锅炉规范中规定要进行柔性分析的管道；2)规范中规定要进行柔性分析的管道。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页3.2.3与空冷器连接的管道1)公称直径等于或大于150mm的所有管道；2)温度等于或高于120℃的所有的管道。3.2.4与炉子连接的管道1)公称直径等于或大于150mm的连接管口的管道；2)温度等于或高于230℃连接管口的管道。3.2.5其它管道1)所有的冷箱(整体冷装置)管道；2)连接到压力容器的重要管道；3)所有由工艺系统专业提出的重要管道和所有内部绝热管道；4)公称直径等于或大于150mm的管廊上的管道；5)所有铝及铝合金管道；6)非金属管道或非金属衬里的金属管道。3.2.6特殊需要的管道1)其它专业要求计算的管道；2)用户要求计算的管道。3.3执行本规定时，应注意以下几点提示：1)首先应使用已有的可靠的(或成功的)经验，以避免不必要的重复性工作；2)本规定使用范围较宽，应根据工程或用户的要求全面考虑，正确确定使用范围。4设计方法的确定4.1管道柔性设计方法应根据管道所连接的设备类型、管道操作温度和直径等设计要求确定。4.2下列管道宜在计算机分析的基础上进行柔性设计：4.2.1临界管系中要求计算机分析的管道；4.2.2工程设计中专门要求计算机分析的管道；4.2.3利用图表或其它简化法初步分析后，表明需要进一步详细分析的管道。4.3下列管道可不再进行柔性设计：4.3.1与运行良好的管道柔性相同或基本相当的管道；4.3.2和已分析的管道比较，确认有足够柔性的管道；4.3.3对具有同一直径、同一壁厚、无支管、两端固定、无中间约束并能满足下式要求的非剧毒介质管道：第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页D0Y(L−U)2≤208.4(4.3-1)D0—管子外径，mm；Y—管段总位移，mm；Y＝△X2+△Y2+△Z2(4.3-2)△X、△Y、△Z—分别为管段在X、Y、Z轴方向的位移，mm；U—管段两固定点间的直线距离，m；L—管段在固定点间的展开长度，m。式(4.3-1)不适用于下列管道：1)在剧烈循环条件下运行，有疲劳危险的管道；2)大直径薄壁管道(管件应力增强系数i≥5)；3)端点附加位移量占总位移量大部分的管道；4)L/U＞2.5的不等腿U形弯管管...
