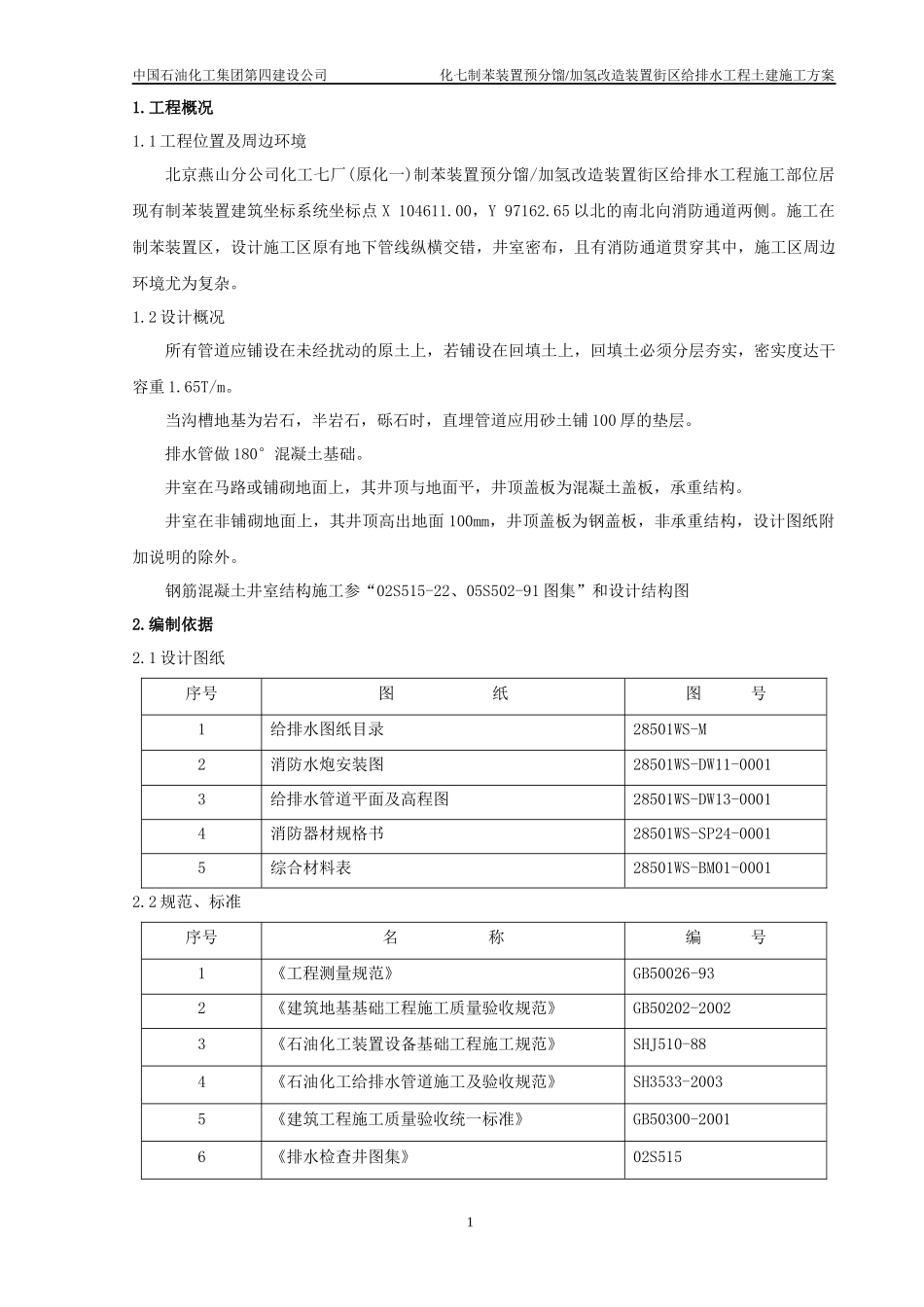

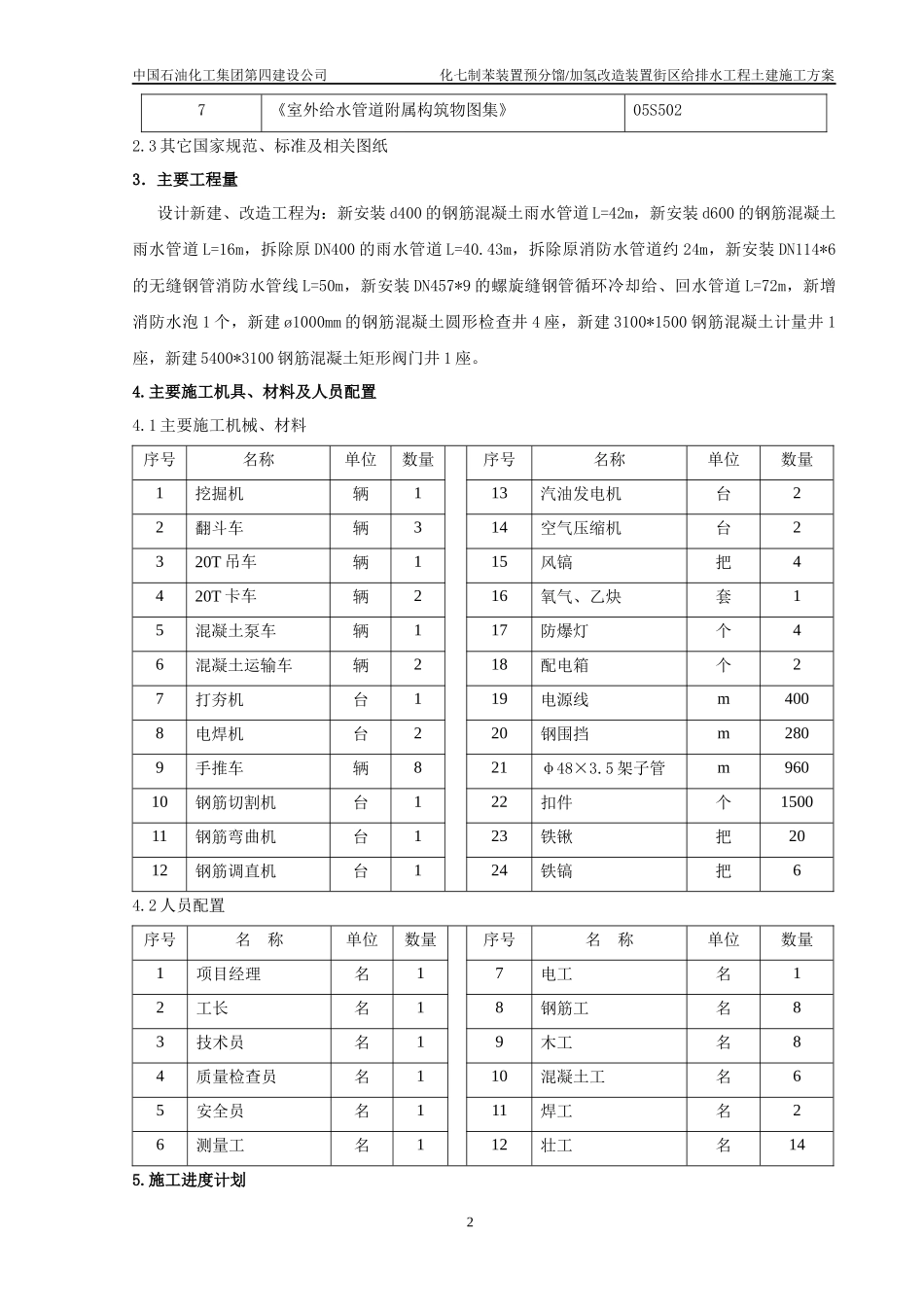

中国石油化工集团第四建设公司化七制苯装置预分馏/加氢改造装置街区给排水工程土建施工方案1.工程概况1.1工程位置及周边环境北京燕山分公司化工七厂(原化一)制苯装置预分馏/加氢改造装置街区给排水工程施工部位居现有制苯装置建筑坐标系统坐标点X104611.00，Y97162.65以北的南北向消防通道两侧。施工在制苯装置区，设计施工区原有地下管线纵横交错，井室密布，且有消防通道贯穿其中，施工区周边环境尤为复杂。1.2设计概况所有管道应铺设在未经扰动的原土上，若铺设在回填土上，回填土必须分层夯实，密实度达干容重1.65T/m。当沟槽地基为岩石，半岩石，砾石时，直埋管道应用砂土铺100厚的垫层。排水管做180°混凝土基础。井室在马路或铺砌地面上，其井顶与地面平，井顶盖板为混凝土盖板，承重结构。井室在非铺砌地面上，其井顶高出地面100mm，井顶盖板为钢盖板，非承重结构，设计图纸附加说明的除外。钢筋混凝土井室结构施工参“02S515-22、05S502-91图集”和设计结构图2.编制依据2.1设计图纸序号图纸图号1给排水图纸目录28501WS-M2消防水炮安装图28501WS-DW11-00013给排水管道平面及高程图28501WS-DW13-00014消防器材规格书28501WS-SP24-00015综合材料表28501WS-BM01-00012.2规范、标准序号名称编号1《工程测量规范》GB50026-932《建筑地基基础工程施工质量验收规范》GB50202-20023《石油化工装置设备基础工程施工规范》SHJ510-884《石油化工给排水管道施工及验收规范》SH3533-20035《建筑工程施工质量验收统一标准》GB50300-20016《排水检查井图集》02S5151中国石油化工集团第四建设公司化七制苯装置预分馏/加氢改造装置街区给排水工程土建施工方案7《室外给水管道附属构筑物图集》05S5022.3其它国家规范、标准及相关图纸3．主要工程量设计新建、改造工程为：新安装d400的钢筋混凝土雨水管道L=42m，新安装d600的钢筋混凝土雨水管道L=16m，拆除原DN400的雨水管道L=40.43m，拆除原消防水管道约24m，新安装DN114*6的无缝钢管消防水管线L=50m，新安装DN457*9的螺旋缝钢管循环冷却给、回水管道L=72m，新增消防水泡1个，新建ø1000mm的钢筋混凝土圆形检查井4座，新建3100*1500钢筋混凝土计量井1座，新建5400*3100钢筋混凝土矩形阀门井1座。4.主要施工机具、材料及人员配置4.1主要施工机械、材料序号名称单位数量序号名称单位数量1挖掘机辆113汽油发电机台22翻斗车辆314空气压缩机台2320T吊车辆115风镐把4420T卡车辆216氧气、乙炔套15混凝土泵车辆117防爆灯个46混凝土运输车辆218配电箱个27打夯机台119电源线m4008电焊机台220钢围挡m2809手推车辆821φ48×3.5架子管m96010钢筋切割机台122扣件个150011钢筋弯曲机台123铁锹把2012钢筋调直机台124铁镐把64.2人员配置序号名称单位数量序号名称单位数量1项目经理名17电工名12工长名18钢筋工名83技术员名19木工名84质量检查员名110混凝土工名65安全员名111焊工名26测量工名112壮工名145.施工进度计划2中国石油化工集团第四建设公司化七制苯装置预分馏/加氢改造装置街区给排水工程土建施工方案具体施工进度计划按北京燕山分公司化工七厂制苯装置预分馏/加氢改造装置街区给排水工程事业部、图纸提供时间和现场实际情况执行。6.施工准备6.1技术准备6.1.1组织相关人员进行图纸会审，了解图纸各部分内容，办理工程联络单或工程洽商。6.1.2熟悉现场，了解现场实际情况。6.1.3请甲方提供动土范围内的地下管线、电缆、坐标点及相关资料。6.1.4编制施工方案，并报请甲方审批。6.1.5办理开工和动土手续。6.1.6施工前，组织相关人员进行方案、技术和安全交底，并履行签字手续，使所有施工人员在施工前做到心中有数。6.1.7编制工程预算，确定主要工程量，拟报设备、材料和人力计划，工程用材料审批。6.2生产准备6.2.1选择管理严格、技术过硬的施工作业队伍。6.2.2对进入现场的施工人员进行技术培训和安全教育，并办理相关证件。6.2.3布置现场内的临时道路、临时用水、临时用电等临时设施。7.施工技术措施7.1施工顺序7.1.1钢筋混凝土井室工程施工顺序：定位测量→围挡搭设→人工开挖探沟→基坑开挖→人工清底→地基验槽→垫层浇筑→二次测量→钢筋绑扎→预埋...
