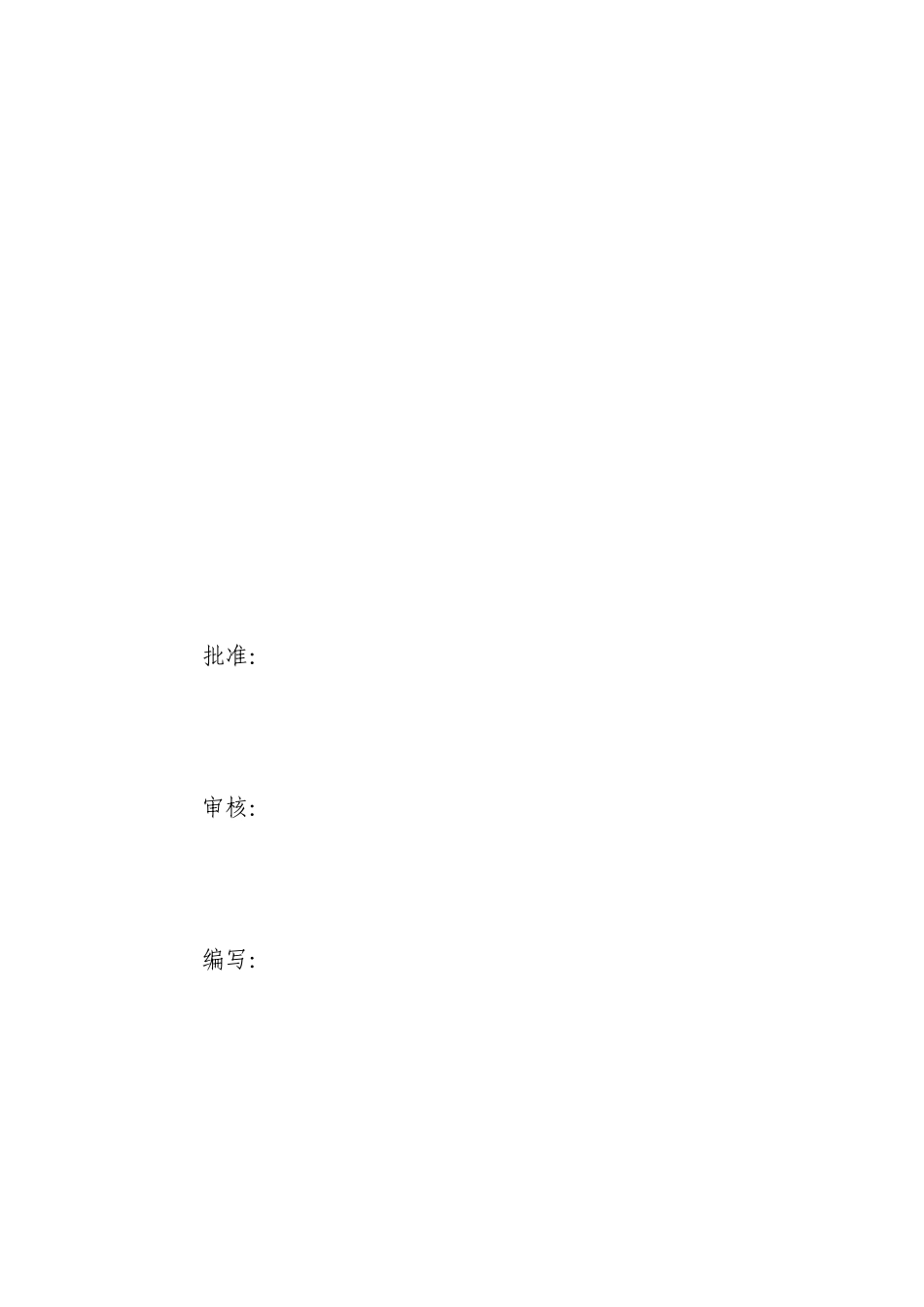

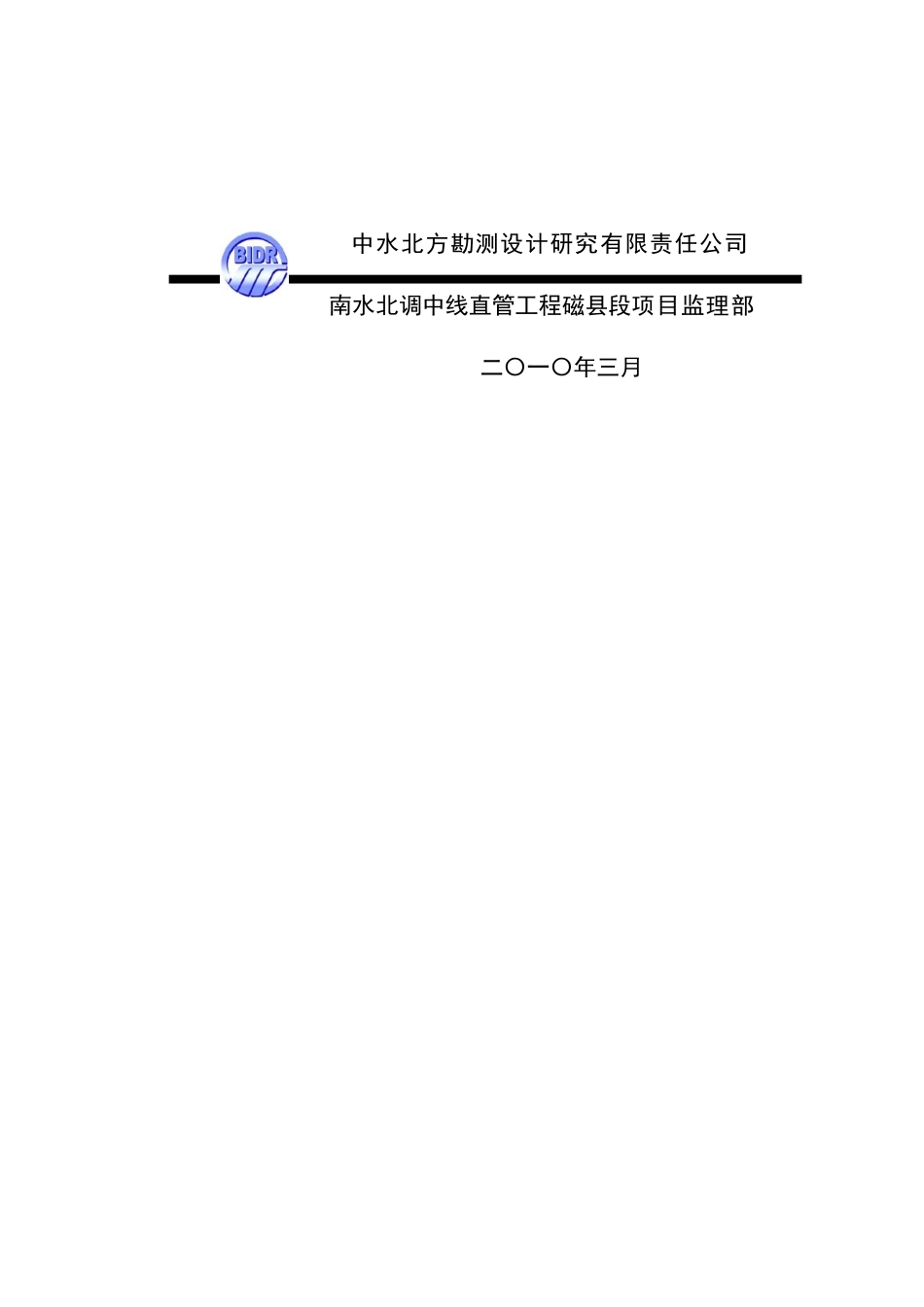

南水北调中线一期总干渠漳河北～古运河南中线建管局直管工程建设监理第一标段预应力混凝土工程监理实施细则中水北方勘测设计研究有限责任公司南水北调中线直管工程磁县段项目监理部二〇一〇年三月批准：审核：编写：修改记录文件名称预应力混凝土工程监理实施细则版本号提交日期修改记录编制批准REV.0目录一、说明......................................................1二、主要提交件................................................1三、材料......................................................2四、预应力锚固器具和张拉设备...................................3五、预应力筋的制作和安装.......................................4六、预应力混凝土的浇筑和养护...................................4七、预应力张拉................................................4八、压浆......................................................5九、混凝土表面修整.............................................6十、运输、堆放、吊运和安装.....................................6十一、质量检查和验收...........................................61说明1.1本规定适用于磁县段监理一标范围内的预应力混凝土以及其它型式的各类预应力混凝土结构的预应力钢材的供应、加工、冷拉、安装、张拉及封锚等作业。预应力系统的选择（锚具、连接器及相应的预应力钢材）、试验及供应，管道形成及灌浆。预应力混凝土的浇筑。2主要提交件2.1施工措施计划（1）承包人应在预应力混凝土施工前28天，提交一份包括下列内容的预应力混凝土施工措施计划，报送监理人审批，其内容应包括：1）预应力混凝土原材料供应。2）预应力锚固器具和张拉设备和配置。3）预应力筋的制作、安装和非预应力钢筋和绑扎。4）预应力套管等预埋件的埋设和固定。5）预应力混凝土的浇筑和养护。6）预应力张拉工艺和程序。7）预应力孔道灌浆措施等。2.2质量检查记录和报表承包人应按监理人的指示提交预应力混凝土的施工记录和报表，其内容包括：（1）应力混凝土构件的制作数量和工程量。（2）预应力混凝土构件各种原材料的品种和质量检验成果。第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页（3）预应力混凝土的强度和配合比。（4）预应力混凝土取样试验成果。（5）预应力张拉试验成果和张拉施工记录。（6）预应力孔道灌浆试验成果和灌浆施工记录。（7）质量事故处理记录。2.3完工验收资料预应力混凝土工程完工后，承包人应为监理人进行预应力混凝土工程的完工验收提交以下完工资料：（1）预应力混凝土构件制作和安装竣工图。（2）预应力混凝土各种原材料和混凝土试验成果。（3）预应力张拉施工记录。（4）质量检查和重大事故处理报告。（5）监理人指示应提交的其它完工资料。3材料3.1预应力混凝土原材料（1）预应力混凝土采用的常规钢筋、水泥、骨料和掺合料等应符合合同文件技术条款相关要求，其检测试验按材料检测监理实施细则的要求进行。（2）预应力钢筋、钢绞线预应力钢筋、钢绞线应符合GB/T5223-2003、GB/T5224-2003和GB4463-85的规定。预应力钢绞线应在全长无接头、搭接、焊接、扭结、刻痕等缺陷。运输中应防止磨损，未镀锌的钢绞线和钢丝应采取防腐措施。所有上述材料均应有出厂合格证书和标牌，经监理人检查第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页合格后方可使用。每批预应力钢绞线和钢筋均有材质成份的质量证明书，承包人应按监理人的指示和GB/T5223-2003、GB/T5224-2003的规定，对预应力钢绞线和钢筋抽样进行力学性能试验，并应将试验成果报送监理人。运输和贮存：在运输中应防止磨损和免受雨淋、湿气或腐蚀性介质的浸蚀。存贮期间应架空堆放，如储存时间过长，对未镀锌的钢绞线或钢丝应使用乳化防锈剂喷涂表面。4预应力锚固器具和张拉设备4.1预应力筋锚具、夹具和连接器等预应力锚固器具应由承包人根据施工图纸的规定和监理人指示进行采购和安装。承包人应将预应力锚固器具的安装图纸、锚固器具的产品合格...
