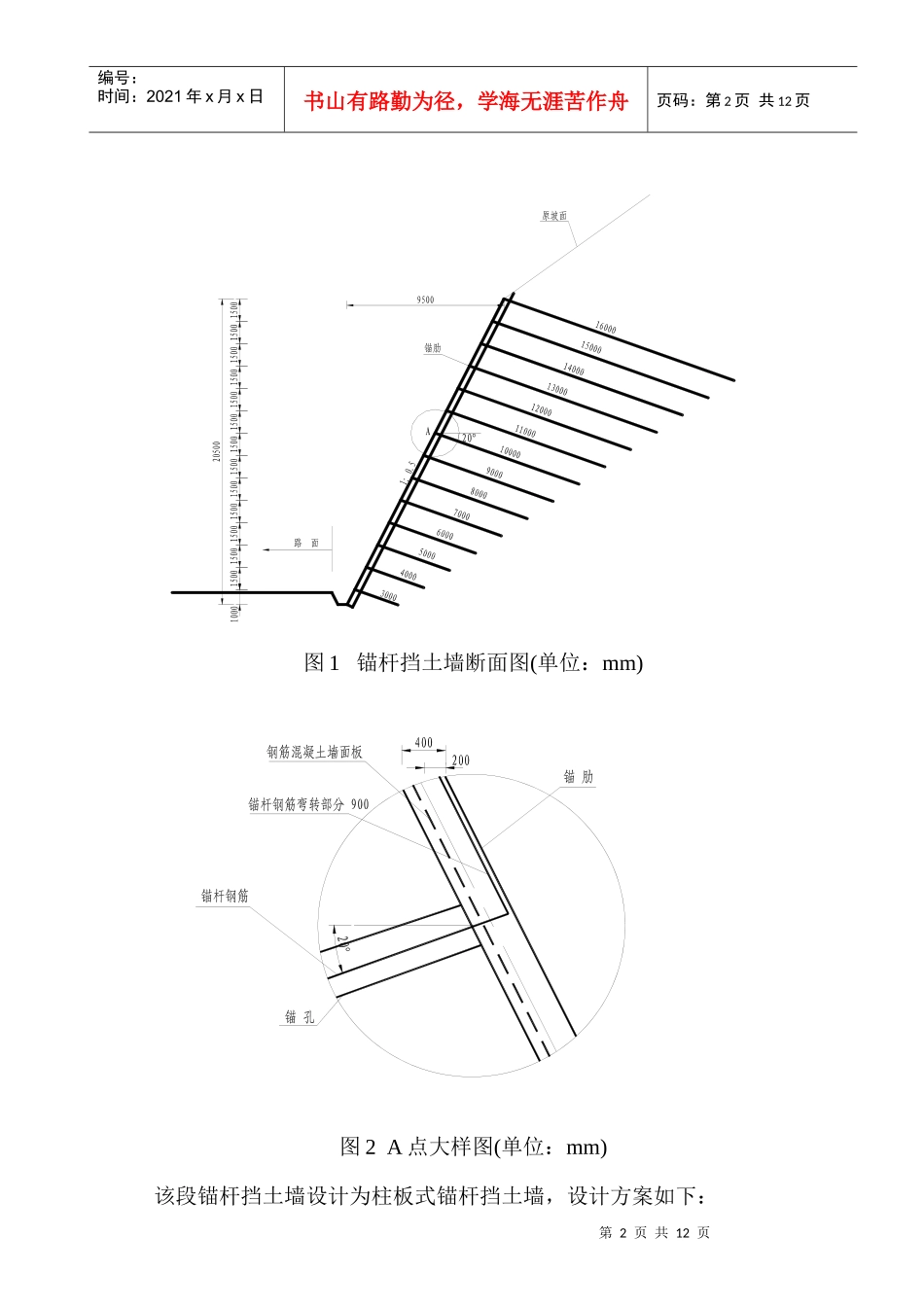

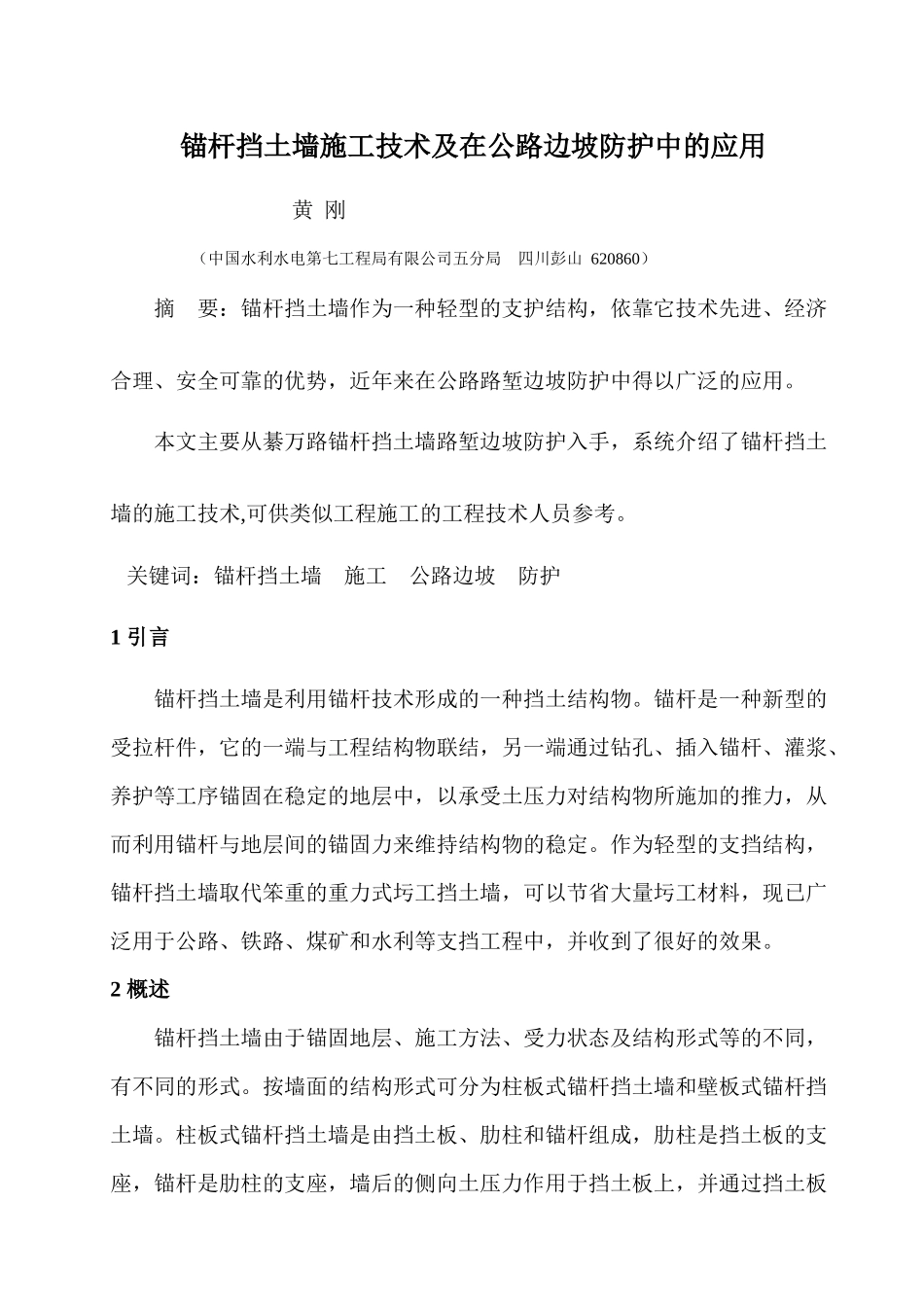

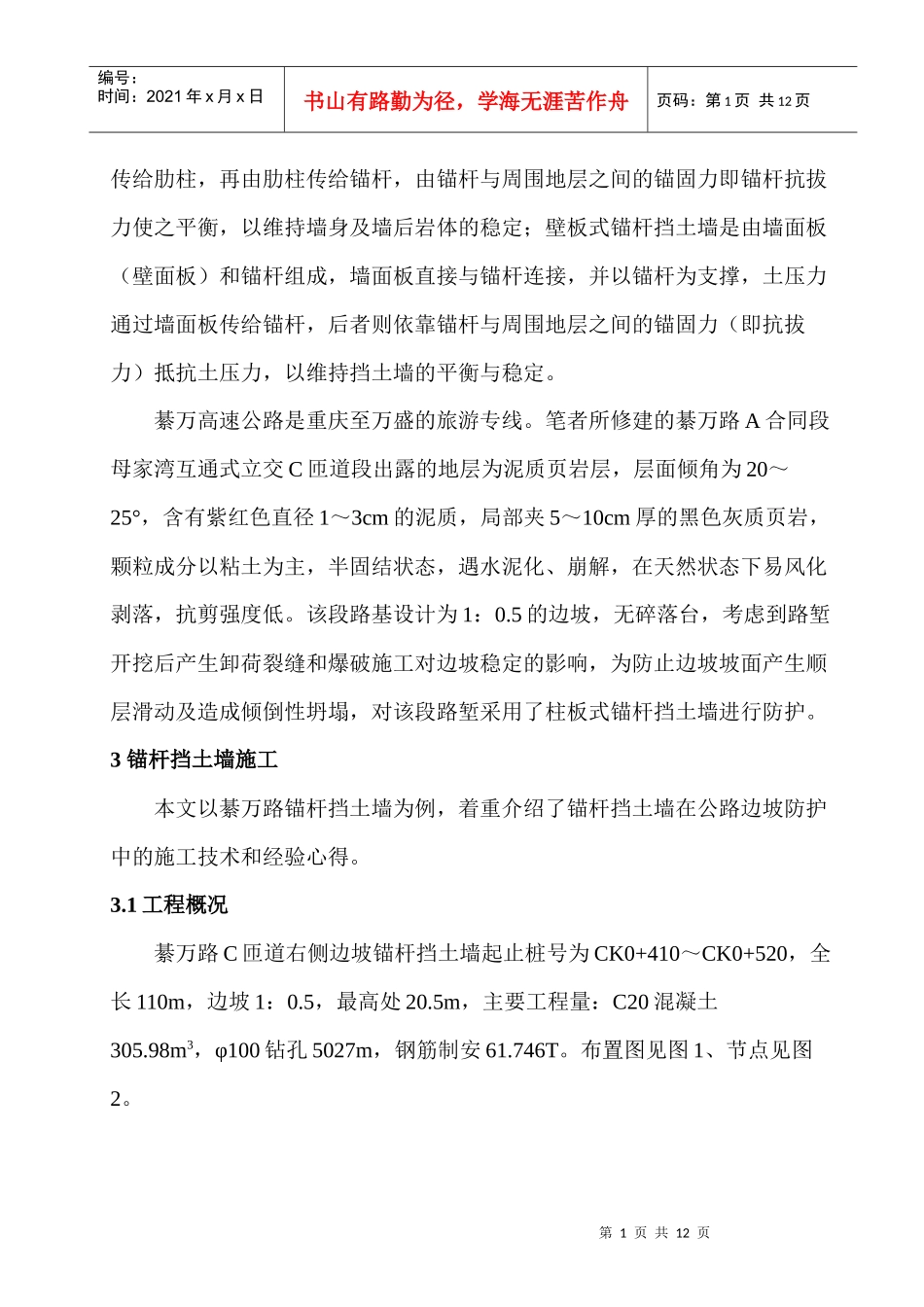

锚杆挡土墙施工技术及在公路边坡防护中的应用黄刚（中国水利水电第七工程局有限公司五分局四川彭山620860）摘要：锚杆挡土墙作为一种轻型的支护结构，依靠它技术先进、经济合理、安全可靠的优势，近年来在公路路堑边坡防护中得以广泛的应用。本文主要从綦万路锚杆挡土墙路堑边坡防护入手，系统介绍了锚杆挡土墙的施工技术,可供类似工程施工的工程技术人员参考。关键词：锚杆挡土墙施工公路边坡防护1引言锚杆挡土墙是利用锚杆技术形成的一种挡土结构物。锚杆是一种新型的受拉杆件，它的一端与工程结构物联结，另一端通过钻孔、插入锚杆、灌浆、养护等工序锚固在稳定的地层中，以承受土压力对结构物所施加的推力，从而利用锚杆与地层间的锚固力来维持结构物的稳定。作为轻型的支挡结构，锚杆挡土墙取代笨重的重力式圬工挡土墙，可以节省大量圬工材料，现已广泛用于公路、铁路、煤矿和水利等支挡工程中，并收到了很好的效果。2概述锚杆挡土墙由于锚固地层、施工方法、受力状态及结构形式等的不同，有不同的形式。按墙面的结构形式可分为柱板式锚杆挡土墙和壁板式锚杆挡土墙。柱板式锚杆挡土墙是由挡土板、肋柱和锚杆组成，肋柱是挡土板的支座，锚杆是肋柱的支座，墙后的侧向土压力作用于挡土板上，并通过挡土板第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页传给肋柱，再由肋柱传给锚杆，由锚杆与周围地层之间的锚固力即锚杆抗拔力使之平衡，以维持墙身及墙后岩体的稳定；壁板式锚杆挡土墙是由墙面板（壁面板）和锚杆组成，墙面板直接与锚杆连接，并以锚杆为支撑，土压力通过墙面板传给锚杆，后者则依靠锚杆与周围地层之间的锚固力（即抗拔力）抵抗土压力，以维持挡土墙的平衡与稳定。綦万高速公路是重庆至万盛的旅游专线。笔者所修建的綦万路A合同段母家湾互通式立交C匝道段出露的地层为泥质页岩层，层面倾角为20～25°，含有紫红色直径1～3cm的泥质，局部夹5～10cm厚的黑色灰质页岩，颗粒成分以粘土为主，半固结状态，遇水泥化、崩解，在天然状态下易风化剥落，抗剪强度低。该段路基设计为1：0.5的边坡，无碎落台，考虑到路堑开挖后产生卸荷裂缝和爆破施工对边坡稳定的影响，为防止边坡坡面产生顺层滑动及造成倾倒性坍塌，对该段路堑采用了柱板式锚杆挡土墙进行防护。3锚杆挡土墙施工本文以綦万路锚杆挡土墙为例，着重介绍了锚杆挡土墙在公路边坡防护中的施工技术和经验心得。3.1工程概况綦万路C匝道右侧边坡锚杆挡土墙起止桩号为CK0+410～CK0+520，全长110m，边坡1：0.5，最高处20.5m，主要工程量：C20混凝土305.98m3，φ100钻孔5027m，钢筋制安61.746T。布置图见图1、节点见图2。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页图1锚杆挡土墙断面图(单位：mm)图2A点大样图(单位：mm)该段锚杆挡土墙设计为柱板式锚杆挡土墙，设计方案如下：第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页⑴本工程锚杆设计为摩擦型注浆锚杆。采用3φ20螺纹钢，弯转部分长度不小于90cm；锚杆支架钢筋为φ8钢筋；锚杆钢筋必须点焊成束，每间隔1.5～2m设锚杆固定支架。锚孔的深度需大于锚固深度50cm，锚孔壁直径为100mm，用M30水泥砂浆注浆。结构见图3。图3锚杆结构详图(单位：mm)B-B截面图(单位：mm)第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页⑵肋柱为C20钢筋混凝土，暗肋，肋柱宽35cm，厚40cm,肋柱的设置间距为2m（中对中），主筋为φ20螺纹钢，箍筋为φ8钢筋，间距20cm。⑶喷射混凝土墙面板为C20钢筋混凝土，厚10cm；钢筋网为φ8钢筋，按20×20cm布置；并布设泄水管。如图4。图4面板钢筋结构图（断面）3.2施工工艺锚杆挡土墙施工工艺流程图如下：测量定孔位成锚孔搭设钢管架操作平台验锚孔安装锚杆注浆养护喷射混凝土验交补注砂浆钢筋制安人工凿锚肋基槽锚杆制作第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页3.2.1施工准备⑴配合比及材料要求①...
