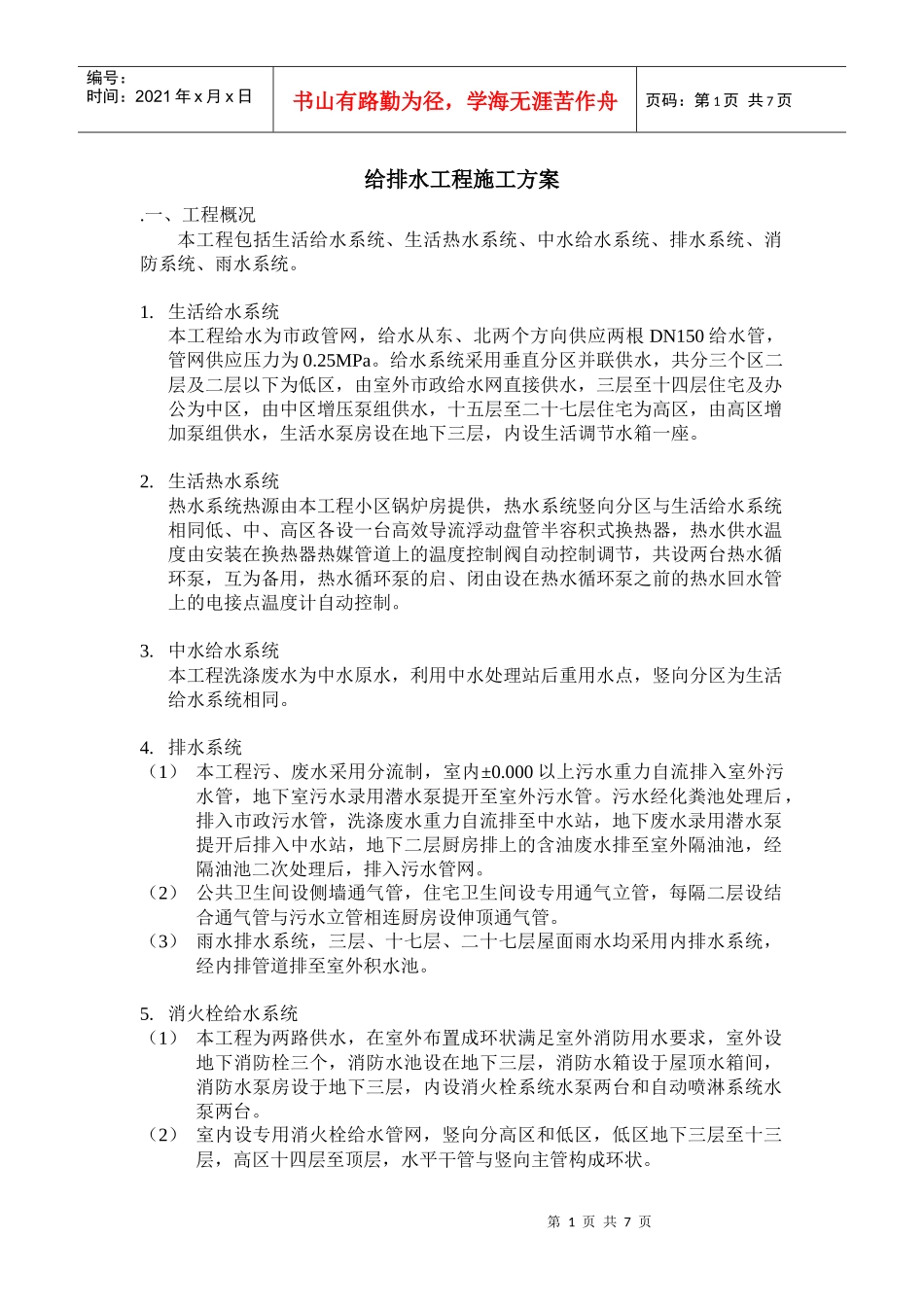

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页给排水工程施工方案.一、工程概况本工程包括生活给水系统、生活热水系统、中水给水系统、排水系统、消防系统、雨水系统。1.生活给水系统本工程给水为市政管网，给水从东、北两个方向供应两根DN150给水管，管网供应压力为0.25MPa。给水系统采用垂直分区并联供水，共分三个区二层及二层以下为低区，由室外市政给水网直接供水，三层至十四层住宅及办公为中区，由中区增压泵组供水，十五层至二十七层住宅为高区，由高区增加泵组供水，生活水泵房设在地下三层，内设生活调节水箱一座。2.生活热水系统热水系统热源由本工程小区锅炉房提供，热水系统竖向分区与生活给水系统相同低、中、高区各设一台高效导流浮动盘管半容积式换热器，热水供水温度由安装在换热器热媒管道上的温度控制阀自动控制调节，共设两台热水循环泵，互为备用，热水循环泵的启、闭由设在热水循环泵之前的热水回水管上的电接点温度计自动控制。3.中水给水系统本工程洗涤废水为中水原水，利用中水处理站后重用水点，竖向分区为生活给水系统相同。4.排水系统（1）本工程污、废水采用分流制，室内±0.000以上污水重力自流排入室外污水管，地下室污水录用潜水泵提开至室外污水管。污水经化粪池处理后，排入市政污水管，洗涤废水重力自流排至中水站，地下废水录用潜水泵提开后排入中水站，地下二层厨房排上的含油废水排至室外隔油池，经隔油池二次处理后，排入污水管网。（2）公共卫生间设侧墙通气管，住宅卫生间设专用通气立管，每隔二层设结合通气管与污水立管相连厨房设伸顶通气管。（3）雨水排水系统，三层、十七层、二十七层屋面雨水均采用内排水系统，经内排管道排至室外积水池。5.消火栓给水系统（1）本工程为两路供水，在室外布置成环状满足室外消防用水要求，室外设地下消防栓三个，消防水池设在地下三层，消防水箱设于屋顶水箱间，消防水泵房设于地下三层，内设消火栓系统水泵两台和自动喷淋系统水泵两台。（2）室内设专用消火栓给水管网，竖向分高区和低区，低区地下三层至十三层，高区十四层至顶层，水平干管与竖向主管构成环状。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页6.自动喷淋灭火系统自动喷水系统为一个供水区，地下部分采用预作用系统，地上部分采用湿式系统，消防泵房设两台自动喷淋泵，室外设三套地下式水泵结合器与自动喷淋出水管相连。7.移动式灭塔库房、各层走道或楼梯间设2kg装的手提式干粉灭塔，变配电室设置推车式干粉灭火器。二、施工准备做好施工准备，可以保持安装工作有计划，有步骤的进行，减少施工中的混乱，对实现均衡施工，缩短工期，确保工程质量和安全生产将起到重要作用。1、熟悉和审查施工图纸资料，在施工前解决图纸资料方面存在的问题，各专业施工人员在熟悉施工图纸和设计意图的基础上，从施工角度各自提出图纸存在的问题，然后由项目组.组织各专业有关施工人员进行讨论，以确定初审后图纸方面存在的问题，最后由建设单位召开多方图纸会审会议，逐一解决提出问题。a.施工图纸资料是否符合国家有关的技术政策、规范规定。b.施工图纸资料是否一致，包括安装图纸与土建图纸之间，以及水、电、通风空调设备各专业图纸之间设计表达是否一致，有无矛盾之处。c.施工图纸资料是否正确，按图施工是否可能，是否与其它管线相碰等。d.施工图纸资料是否齐全、清楚、明确。2、计取安装实物工程量，编制施工图预算，进行两算对比，确定项目管理目标。3、根据合同工期和建设单位要求，土建进行计划，结合现场条件，编制材料、设备进场时间表。4、提出预制加工件，绘制加工图，事先安排预制加工。5、确定施工量，层层进行技术交底，使广大施工人员心中有底。三、施工部署1、为了加强现场管理，有计划的组织施工，现场建立安装工程项目管理组，同时建立质量保证体系和安全保证体系，使安装工期保质地完成。2、以积极主动的态度、配合好土建施工，为下一步安装创造好条件。3、由于工期比较紧，工作量大这一特点（特别是后期），因此前期的准备工作极为重要...
