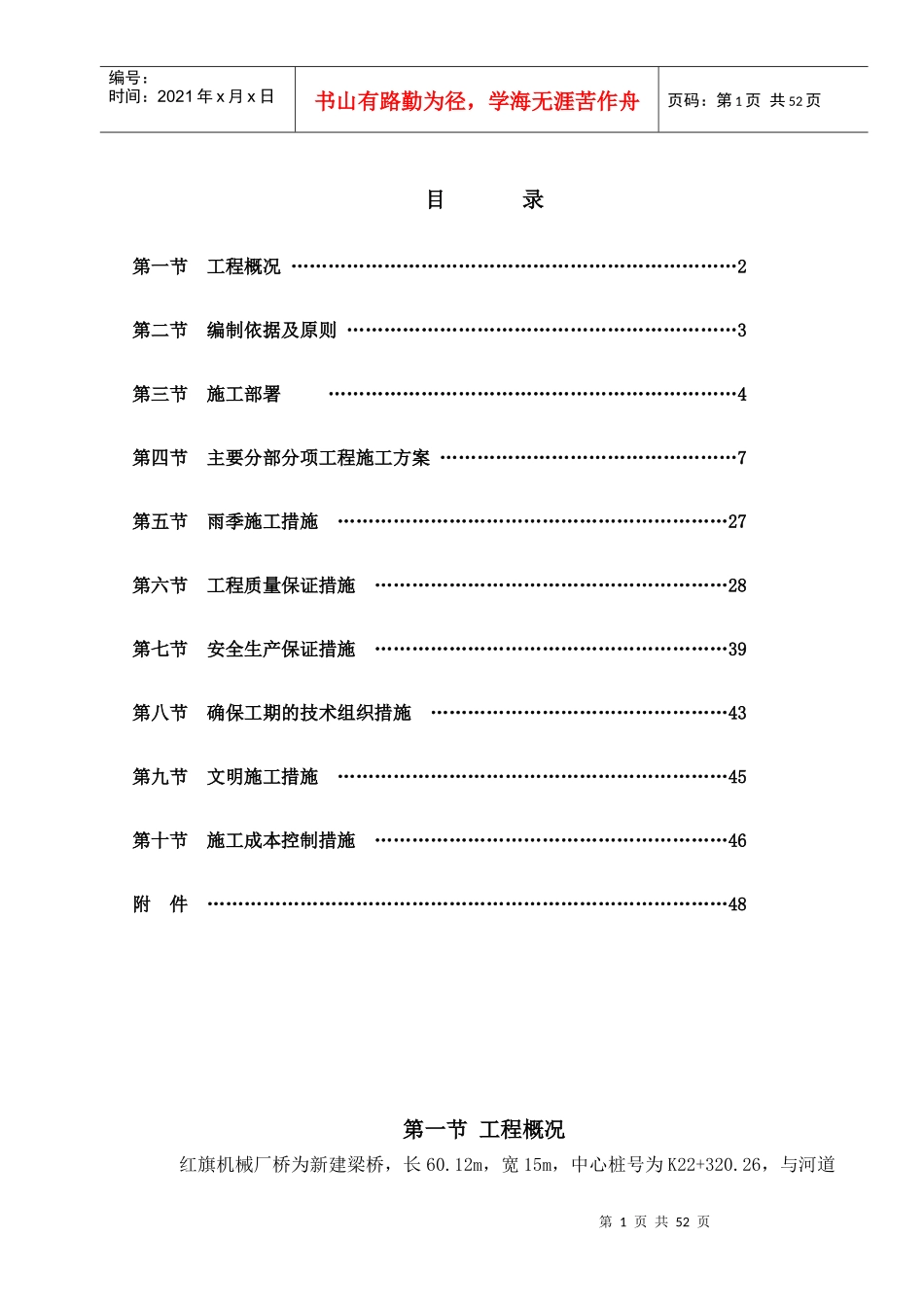

平顶山湛河治理工程2016年度第一批工程第二标段红旗机械厂桥梁工程（专项）施工方案编制：审核：审定：日期：西安华曦园林绿化工程有限公司平顶山湛河治理工程项目部第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页目录第一节工程概况………………………………………………………………2第二节编制依据及原则………………………………………………………3第三节施工部署…………………………………………………………4第四节主要分部分项工程施工方案…………………………………………7第五节雨季施工措施………………………………………………………27第六节工程质量保证措施…………………………………………………28第七节安全生产保证措施…………………………………………………39第八节确保工期的技术组织措施…………………………………………43第九节文明施工措施………………………………………………………45第十节施工成本控制措施…………………………………………………46附件…………………………………………………………………………48第一节工程概况红旗机械厂桥为新建梁桥，长60.12m，宽15m，中心桩号为K22+320.26，与河道第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页斜交角度为85度。原桥距新桥上游较远，不影响新桥施工，暂时不拆利用通车。一技术标准设计荷载标准：城市-A级，人群荷载：3.5KN/m2,设计基准期50年；防震等级6度，防洪标准：50年一遇，设计安全等级：二级；环保类别：二类。二主要结构设计下部结构：桥墩为实体矩形墩，钢筋混凝土结构，墩身尺寸：15m×1m×6.5m，承台结构尺寸为16.06m×2.2m×1.5m，钢筋混凝土结构。承台下部为钻孔灌注桩基础，4根，桩径1.2m,长18m；桥台为桩接盖梁桥台，盖梁下部桩基为钻孔灌注桩，3根，桩基直径1.2m，长16m。桥台采用聚四氟乙烯滑板支座，桥墩采用板式橡胶支座。上部结构：桥面梁板为现浇预应力混凝土连续梁，3跨连续，跨径组合形式：16m+20m+16m。连续梁为单箱四室结构，边部高90cm，中心高101cm，板顶做成1.5%双向横坡，顶板和底板厚度均为25cm。桥面系及附属结构：桥面横断布置为：3m（人行道）+9m（机动车道）+3m（人行道）=15m。机动车道铺装为FTY-1改进型防水层+10cm厚沥青混凝土路面；人行道为现浇枕梁盖预制板加铺彩色环保砖，外设为红石栏板护栏；桥侧外挂装饰石材。三主要材料种类及用量1.混凝土现浇箱梁：C50混凝土532.3m3；盖梁、墩身、承台、桩基：C30混凝土750m3；2.普通钢材：HPB300级钢筋7.3t,HRB400级钢筋215t3.钢绞线（Фs15.2）：13.5t四场地自然地理条件及水纹地质概况工程所处位置地形相对平缓，属大陆性季风气候，夏季多东南风，冬季多西北风，最大风速23.7m/s，降雨多集中在7、8、9月，多年平均气温14.7°C。桥位处地表以下1-3米为杂填土，3-18米为粉质粘土，其下为寒武系灰岩，表层1m为强风化层，弱风化厚度大于2m。地下水埋深随河水位变化河水及地下对混凝土无腐蚀性，对钢筋混凝土结构中的钢筋有弱腐蚀性。桥位处地质构造相对稳定，地震基本烈度为6度，地震动峰值加速度为0.05g。第二节编制依据及原则一编制依据（1）合同及设计图纸（2）《公路工程技术标准》（JTGB01-2014）第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页（3）《公路桥涵施工技术规范》（JTG/TF50-2011）（2）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）（3）《公路桥涵钢结构及木结构设计规范》（JTJ025-86）（4）《公路桥涵地基与基础设计规范》（JTGD63-2007）（5）《公路桥梁抗震设计细则》（JTG/TB02-01-2008）（7）《公路交通安全设施设计规范》（JTGD81-2001）（8）《城市桥梁工程施工与质量验收规范》（CJJ2-2008）（9）《钢结构工程施工质量验收规范》（GB50205-2001）其它现行有关规范二编制原则（1）严格执行施工过程中涉及的相关规范、规程和设计标准。（2）遵守、执行招标文件各款的具体要求，确保实现业主要求的工期、质量、安全、...
