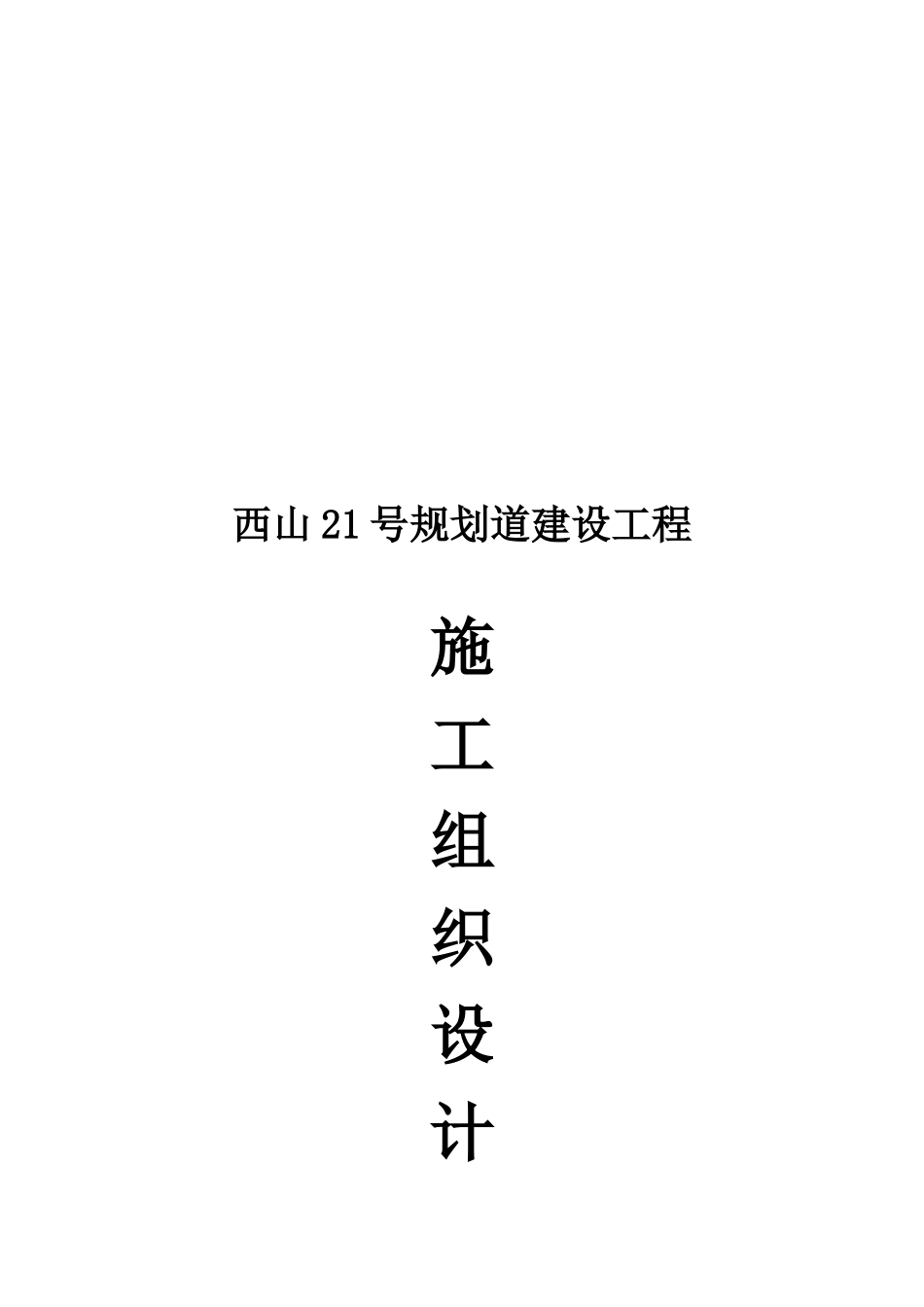

西山21号规划道建设工程施工组织设计施工单位：楚雄腾达市政工程有限公司日期：2010年6月14日目录第5页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共71页第一章编制依据一、本实施性施工组织设计依据以下内容编写：1、昆明市市政工程设计科学研究院有限公司设计的西山区21号道路改扩建工程道设计文件；2、昆明市西山区城市建设投资开发有限责任公司提供的工程书及相关会议及文件精神；3、《市政道路工程质量检验评定标准》（CJJ1-2008）；4、《路面施工及验收规范》（GBJ92-86）；5、《市政排水管质量检验评定标准》(CJJ3-2008)；6、《城市道路路基工程施工及验收技术规范》(CJJ44-91)；7、《给排水构筑物施工及验收技术规范》（GBJ141-90）；8、《给排水管道工程施工及验收规范》（GB50268-2008）；9、《工程测量规范》（GB50026-93）；第二章工程概况第一节、工程概述：本次设计区域西山21号规划路位于昆明西山区东南部，道路起于前卫西路青青小镇住宅小区北侧，道路向东南方向延伸，在桩号K0+000-K0+280段，道路从馨安苑与青青小镇两个住宅小区之间穿过，道路已建成，且路面状况良好，在桩号K0+313处与规划15m道路十字相交，在K0+388处与老海埂路十字交叉，并跨越老海埂路西侧的太家河，在道路桩号k0+447.924处与规划20m道路十字相交叉，并于K0+751.849处与建陆广路（红线30m）呈十字交叉后向北延伸，在K0+940左右道路跨越金家河，在k0+982.148处与规划30m道路十字相交，随后在K1+122.095处与规划15m路呈“T”字交叉，在K1+247处与规划15m十字交叉，最终止于前兴路61108部队南侧地第6页共71页第5页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共71页块，道路全长1547.036m。1、道路等级：城市Ⅰ级次干道。2、设计基准年限：15年3、设计车速：40km/h4、路面荷载：机动车道BZZ-1005、桥涵荷载：公路-Ⅱ级6、路面类型：沥青混凝土路面。7、设计初年每车道日标准轴载次：500次/日，交通增长率8℅。8、设计地震烈度：八度，震动峰值0.20g。9、土基密实度（重型击实试验法）：机动车道范围内应不小于96℅，人行道不小于90℅。第二节、主要工程内容：一、道路工程：总1220m，挖方22466.14m3，填方12199.00m3；二、桥涵工程：4.8m跨径钢筋混凝土箱涵2座；三、路面工程：总共39520m2。第三节、水文地质情况：一、地形地貌：本路段呈南北走向，地形平坦，地势自北向南逐渐升高。二、水文地质条件：本工程地下水属于上层滞水。三、地下土质：本段路基后半段土层表层为人工填筑土层，包括房渣土、级配不良砾填土、低液限粉土，土层中含有砖块、碎石、砖灰渣；前半段为现状水泥路，须挖除。四、不良地质现象：本道路所在区域，地表向下存在1.5~3.5米不等厚杂填土存在，需清除，因此作好排水措施后再进行路基施工，道路范围内的素填土、杂填土需要处理，其处理方法如下：对素填土采取降水后翻晒分层回填、碾压的办法进行处理；第7页共71页第6页共71页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共71页杂填土由于含较多的生活和建筑垃圾，不宜做为道路路基填料，对杂填土、根植土进行换填处理。第四节、现场工程情况及工程特点：一、现场情况：由于该道路大部分为新建道路，延线穿越部分农田、城中城、企业和厂区，造成征地拆迁量较大。经现场实地勘察，拟改扩建道路除K0+000-K0+280段青青小镇居住小区外部道路建设良好外，其余路段均未形成，且延线无市政基础设施，红庙村一带尤为突出，居民生活用水随地排放，臭气难耐；房屋建筑建设混乱不堪，各种架空电线、电缆杂乱无章，严重影响周边居民的生活、生产环境。。二、拆迁现况：路基范围内已基本拆迁完成。三、地下、地下管线：本工程沿线现状地上管线较为复杂，主要有K0+460处红庙村社区内的架空电缆、变压器；K1+000处拥金路架空电缆、变压器；以及道路止点位置处前兴路改造遗留下的两组箱变；施工时应提前做好物探及标实工作。四、工程特点：全线前半段受现况道路和拆迁影响，并有单位、村庄等的出入口，施工时比较困难，后半段现场条件较好，又不受...
