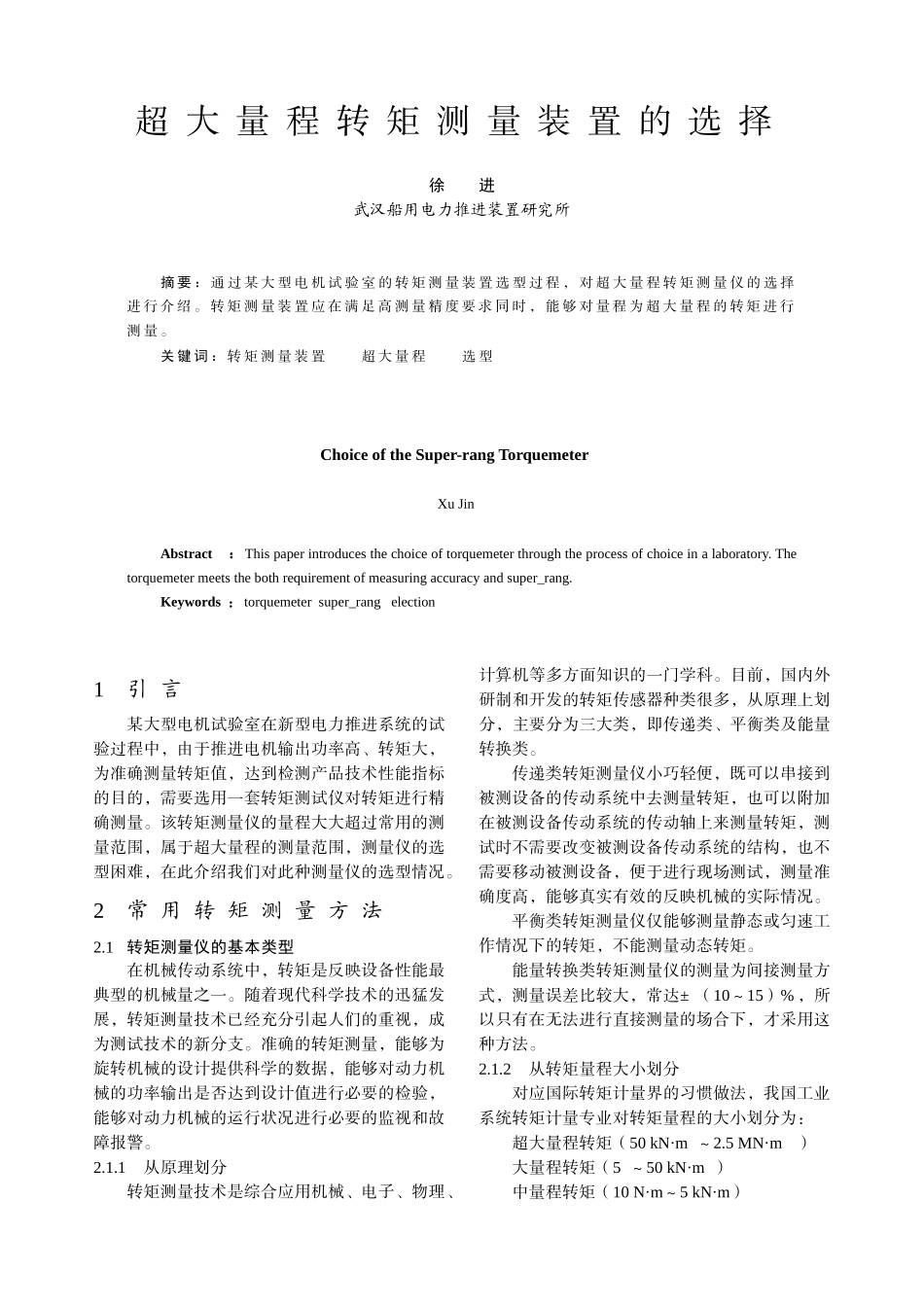

超大量程转矩测量装置的选择-天津电气传动设计研究所及中国_第1页
1/5
超大量程转矩测量装置的选择-天津电气传动设计研究所及中国_第2页
2/5
超大量程转矩测量装置的选择-天津电气传动设计研究所及中国_第3页
3/5
超大量程转矩测量装置的选择徐进武汉船用电力推进装置研究所摘要:通过某大型电机试验室的转矩测量装置选型过程,对超大量程转矩测量仪的选择进行介绍。转矩测量装置应在满足高测量精度要求同时,能够对量程为超大量程的转矩进行测量。关键词:转矩测量装置超大量程选型ChoiceoftheSuper-rangTorquemeterXuJinAbstract:Thispaperintroducesthechoiceoftorquemeterthroughtheprocessofchoiceinalaboratory.Thetorquemetermeetsthebothrequirementofmeasuringaccuracyandsuper_rang.Keywords:torquemetersuper_rangelection1引言某大型电机试验室在新型电力推进系统的试验过程中,由于推进电机输出功率高、转矩大,为准确测量转矩值,达到检测产品技术性能指标的目的,需要选用一套转矩测试仪对转矩进行精确测量。该转矩测量仪的量程大大超过常用的测量范围,属于超大量程的测量范围,测量仪的选型困难,在此介绍我们对此种测量仪的选型情况。2常用转矩测量方法2.1转矩测量仪的基本类型在机械传动系统中,转矩是反映设备性能最典型的机械量之一。随着现代科学技术的迅猛发展,转矩测量技术已经充分引起人们的重视,成为测试技术的新分支。准确的转矩测量,能够为旋转机械的设计提供科学的数据,能够对动力机械的功率输出是否达到设计值进行必要的检验,能够对动力机械的运行状况进行必要的监视和故障报警。2.1.1从原理划分转矩测量技术是综合应用机械、电子、物理、计算机等多方面知识的一门学科。目前,国内外研制和开发的转矩传感器种类很多,从原理上划分,主要分为三大类,即传递类、平衡类及能量转换类。传递类转矩测量仪小巧轻便,既可以串接到被测设备的传动系统中去测量转矩,也可以附加在被测设备传动系统的传动轴上来测量转矩,测试时不需要改变被测设备传动系统的结构,也不需要移动被测设备,便于进行现场测试,测量准确度高,能够真实有效的反映机械的实际情况。平衡类转矩测量仪仅能够测量静态或匀速工作情况下的转矩,不能测量动态转矩。能量转换类转矩测量仪的测量为间接测量方式,测量误差比较大,常达±(10~15)%,所以只有在无法进行直接测量的场合下,才采用这种方法。2.1.2从转矩量程大小划分对应国际转矩计量界的习惯做法,我国工业系统转矩计量专业对转矩量程的大小划分为:超大量程转矩(50kN·m~2.5MN·m)大量程转矩(5~50kN·m)中量程转矩(10N·m~5kN·m)小量程转矩(5mN·m~10N·m)微小量程转矩(5μN·m~5mN·m)2.2传递类转矩测量仪的分类传递类转矩测量仪应用面广,测量结果准确,在3大类转矩测量仪中约占80%,因此选型时对其它2类转矩测量仪不予考虑。传递类转矩测量仪可以分为:光学式光电式磁电式电容式振弦式机械式磁弹式光弹式应变型电阻应变片式按照转矩测量仪的不同安装方式,可分为:1)介入式。介入式转矩测量仪必须作为传动轴的一部分才能够测量转矩,一般用于试验室、台架试验;在被测试设备实际运行情况下,应不允许断开轴系,其应用受到限制。2)不介入式。不介入式测量仪是采用两组卡环紧固在被测传动轴上,卡环之间安装测力棒,敏感转转变形,因此无需断开轴系即可测得转矩。传递类转矩测量仪根据其转矩信号的传输方式不同,还可以分为接触式和非接触式两类,其中:接触式有机械式、导电滑环式等几种,非接触式有光波式、磁场式、电场式、无线电波式等多种形式。机械式液压式气动式导电滑环式光波式磁场式电场式无线电波式放射线式微波式3转矩测量装置选择3.1选型要求某大型电力推进系统试验室需要配备一台转矩测量仪,以便在新型推进电机的试验中精确测量输出转矩和功率,计算电机效率,检验是否达到设计指标。要求的转矩测量范围是1~2MN·m,其量程已经达到超大量程的上限;另外,测试现场存在强的电磁干扰,该转矩测量仪要在不利的环境条件下,满足测量的数据可靠性以及高的转矩测量精度要求。3.2选型原则转矩测量仪的选择,要根据被测对象转矩的类型、使用场合的工况条件、被测对象的结构特点及测试部位、被测对象的转速情况及额定转矩值等进行选型。1)如果测量对象是动态转矩,例如测量电机的起动曲线、停止曲线以...
