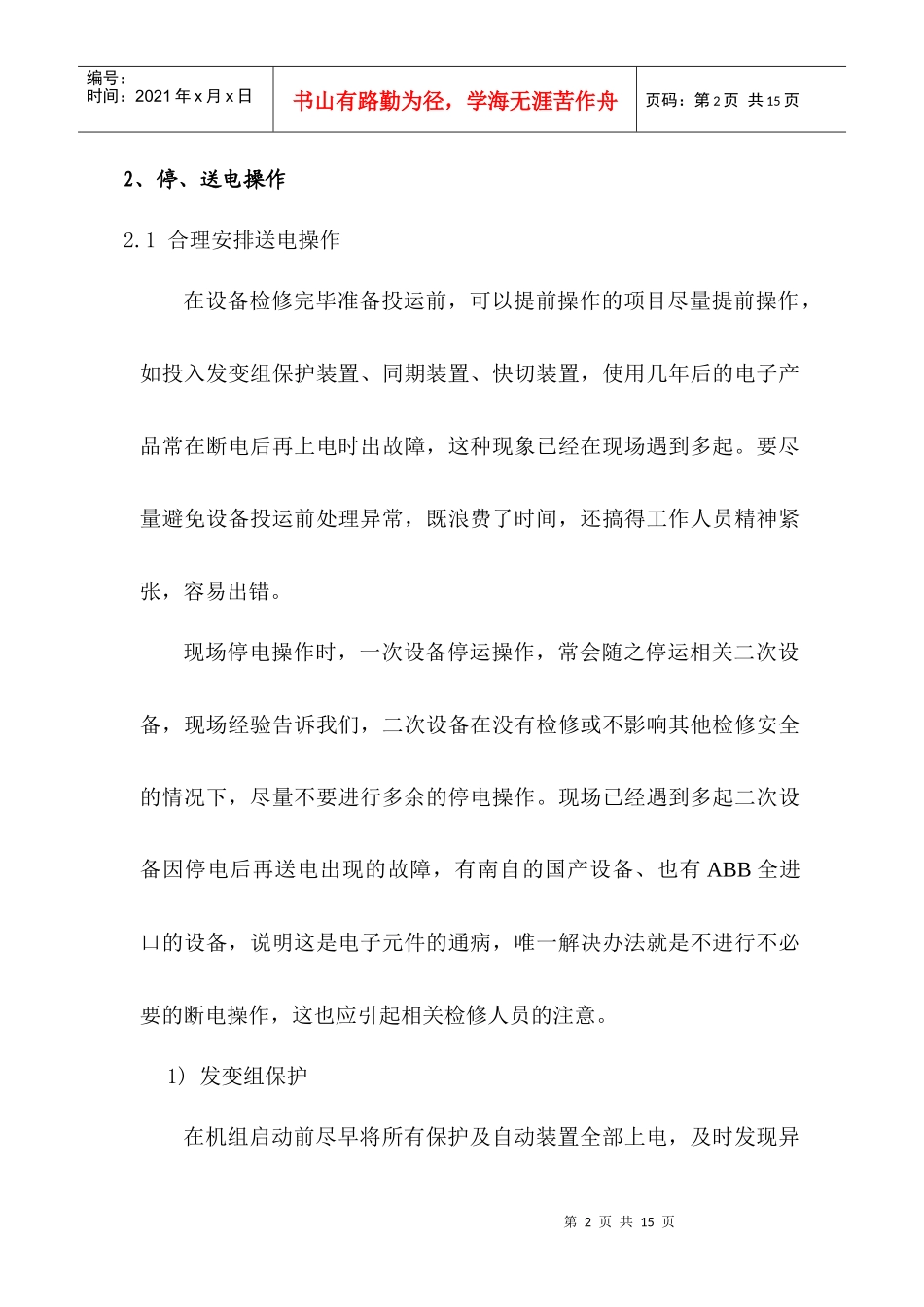

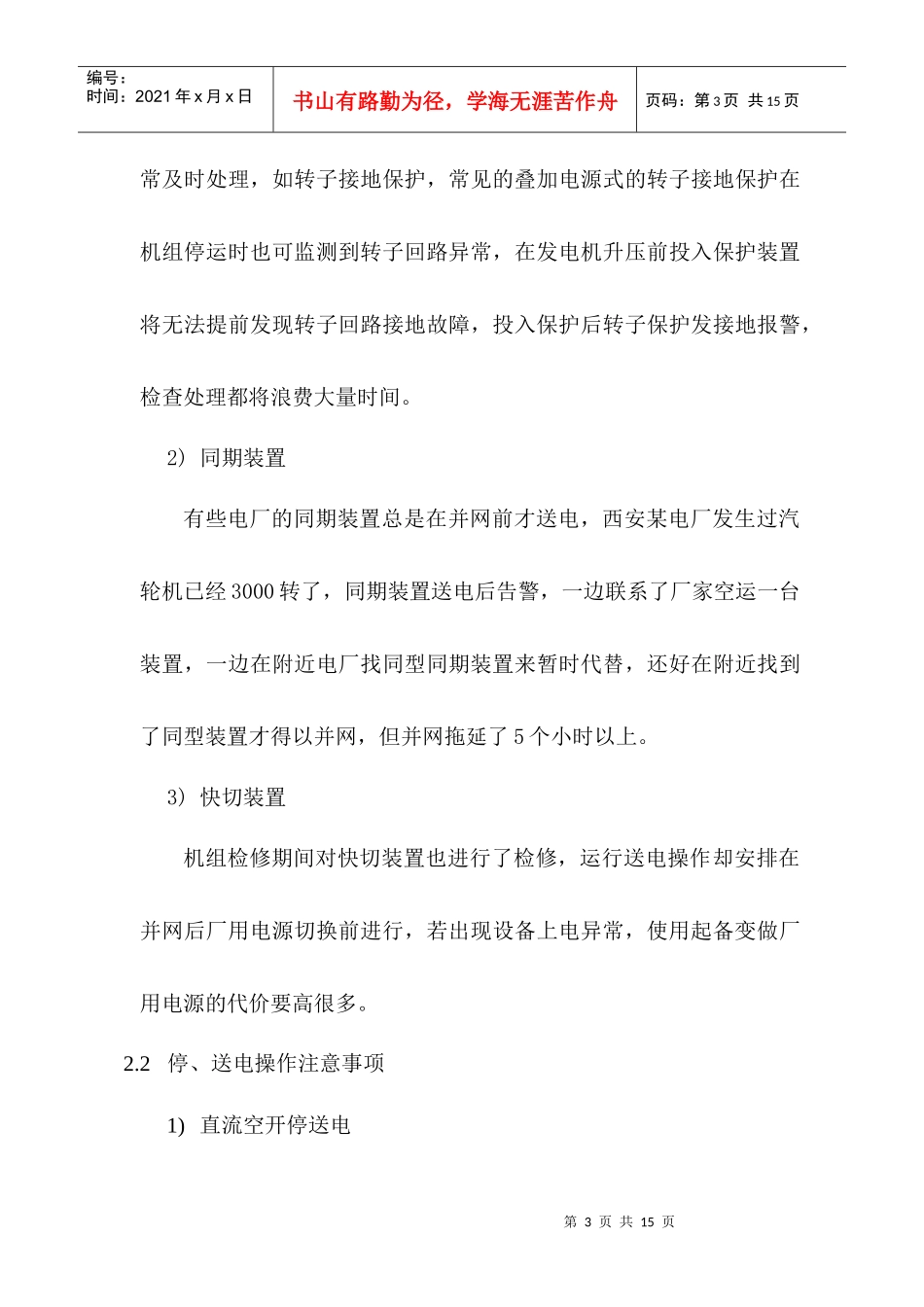

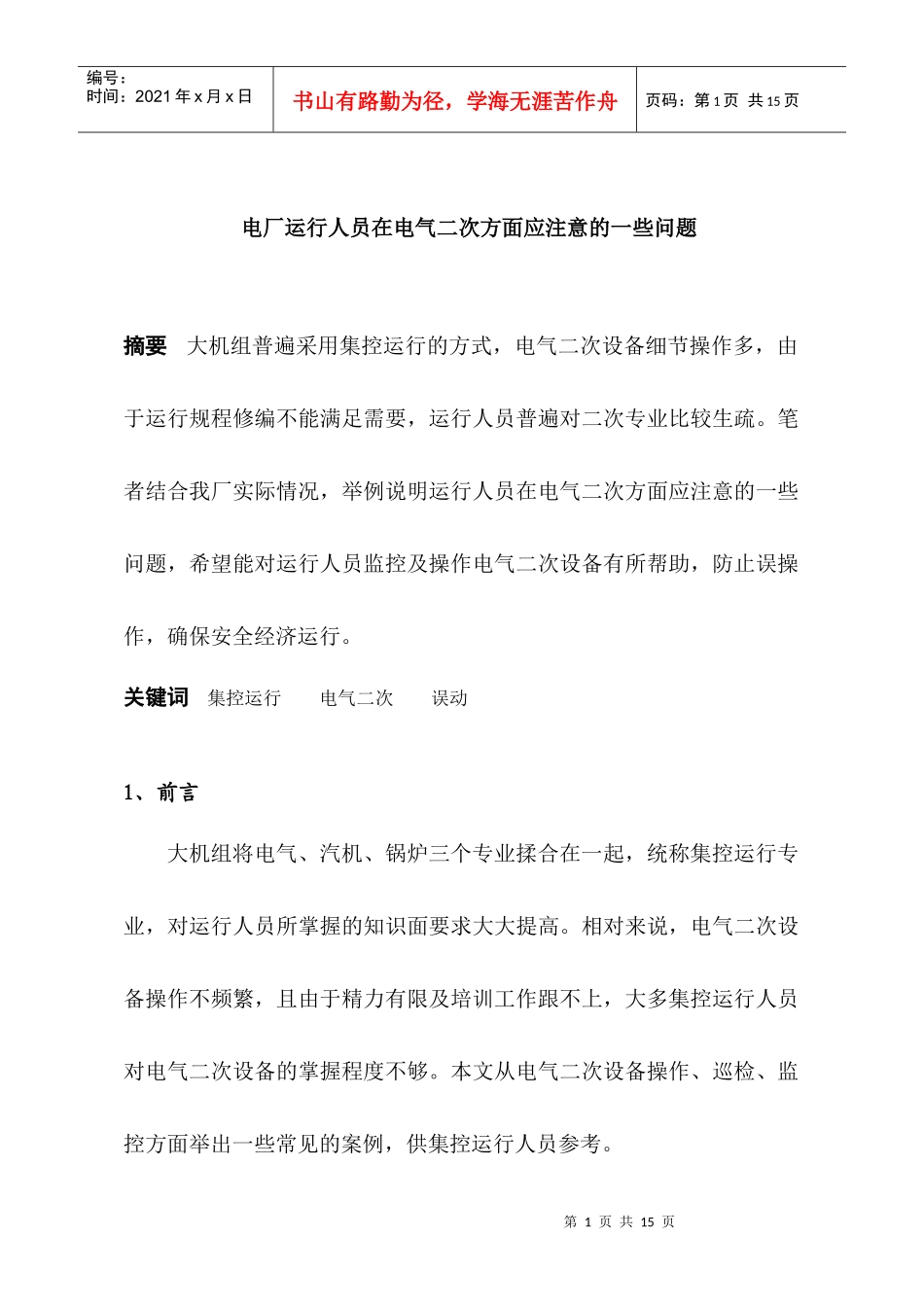

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页电厂运行人员在电气二次方面应注意的一些问题摘要大机组普遍采用集控运行的方式，电气二次设备细节操作多，由于运行规程修编不能满足需要，运行人员普遍对二次专业比较生疏。笔者结合我厂实际情况，举例说明运行人员在电气二次方面应注意的一些问题，希望能对运行人员监控及操作电气二次设备有所帮助，防止误操作，确保安全经济运行。关键词集控运行电气二次误动1、前言大机组将电气、汽机、锅炉三个专业揉合在一起，统称集控运行专业，对运行人员所掌握的知识面要求大大提高。相对来说，电气二次设备操作不频繁，且由于精力有限及培训工作跟不上，大多集控运行人员对电气二次设备的掌握程度不够。本文从电气二次设备操作、巡检、监控方面举出一些常见的案例，供集控运行人员参考。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页2、停、送电操作2.1合理安排送电操作在设备检修完毕准备投运前，可以提前操作的项目尽量提前操作，如投入发变组保护装置、同期装置、快切装置，使用几年后的电子产品常在断电后再上电时出故障，这种现象已经在现场遇到多起。要尽量避免设备投运前处理异常，既浪费了时间，还搞得工作人员精神紧张，容易出错。现场停电操作时，一次设备停运操作，常会随之停运相关二次设备，现场经验告诉我们，二次设备在没有检修或不影响其他检修安全的情况下，尽量不要进行多余的停电操作。现场已经遇到多起二次设备因停电后再送电出现的故障，有南自的国产设备、也有ABB全进口的设备，说明这是电子元件的通病，唯一解决办法就是不进行不必要的断电操作，这也应引起相关检修人员的注意。1)发变组保护在机组启动前尽早将所有保护及自动装置全部上电，及时发现异第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页常及时处理，如转子接地保护，常见的叠加电源式的转子接地保护在机组停运时也可监测到转子回路异常，在发电机升压前投入保护装置将无法提前发现转子回路接地故障，投入保护后转子保护发接地报警，检查处理都将浪费大量时间。2)同期装置有些电厂的同期装置总是在并网前才送电，西安某电厂发生过汽轮机已经3000转了，同期装置送电后告警，一边联系了厂家空运一台装置，一边在附近电厂找同型同期装置来暂时代替，还好在附近找到了同型装置才得以并网，但并网拖延了5个小时以上。3)快切装置机组检修期间对快切装置也进行了检修，运行送电操作却安排在并网后厂用电源切换前进行，若出现设备上电异常，使用起备变做厂用电源的代价要高很多。2.2停、送电操作注意事项1)直流空开停送电第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页新投运的机组，设备标识不清，加之集控运行人员对设备不熟悉，标准操作票建立不全或有误，运行人员对每一个空开作用不清楚，要停送电的间隔里送电时全合，停电时全断，经常出现停电时断开了本段直流总空开，送电时合上了直流联络空开，造成全段失电或直流系统环网，环网运行的情况往往不易察觉，但给运行带来安全隐患，我厂在直流系统检修时多次发现直流系统出现环网运行现象。2)直流母线检修期间的停送电采用双重化保护配置，并配置双跳闸线圈的断路器，屏顶配置两组直流小母线。I、II段直流系统分别供给I、II组直流小母线。直流母线检修时，将由运行直流段同时供电给两组小母线。操作一定要先合上非待检直流段的电源空开，后断待检段的直流电源空开，防止操作过程中系统出现故障而保护设备只有一套运行，跳闸线圈只有一组工作的危险。现场曾出现因二次回路设计缺陷，运行人员误操作导致一组直流小母线失电，由于机组并网信号采用断路器操作箱继电器接点，引起第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页全厂机组甩负荷。因常见直流系统绝缘监察装置原理所限，在直流单母线检修期间，应及时按顺序投退其中一段直流母线的绝缘监察装置，否...
