跨越高压电力线路施工方案VIP免费

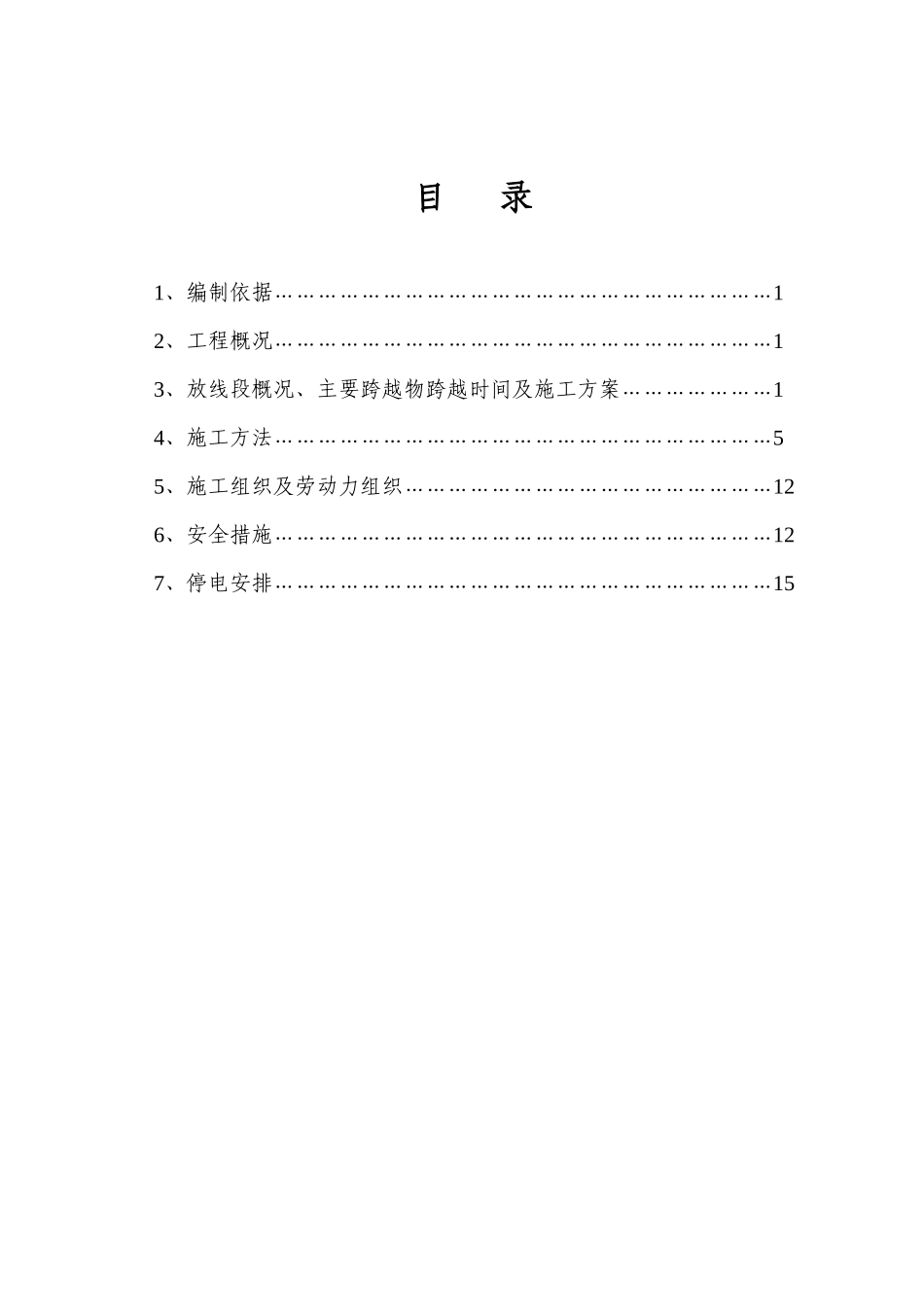

批准：年月日审核:年月日编写:年月日目录1、编制依据……………………………………………………………12、工程概况……………………………………………………………13、放线段概况、主要跨越物跨越时间及施工方案…………………14、施工方法……………………………………………………………55、施工组织及劳动力组织……………………………………………126、安全措施……………………………………………………………127、停电安排……………………………………………………………15第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页1、编制依据1.1《电力建设安全工作规程（架空电力线路部分）》DL5009.2-2004。1.2《跨越电力线路架线施工规程》DL/T5106-1999；1.3中南电力设计院电气施工图、设计总说明书；1.4现场调查及我公司以往工程停电、带电跨越施工经验。2、工程概况2.1电压等级:交流500kV；2.2回路数:双回路四分裂；2.3线路长度:31.287公里2.4工程简介2.4.1康定～崇州500kv线路工程一标段起于康定大杠的500kv变电站，经康定姑咱镇的大杠村，泸定县烹坝乡的黄草坪村、固包村、喇叭村、沙湾村、烹坝村。泸桥镇的咱里村、山咱村、海子村、环环村。田坝乡的甘草村，下田村，再回到泸桥镇的瓦窖村和挖角村与冷碛镇的甘谷地N1068（二标段N2001）相连。全线共有耐张塔33基，直路塔33基（其中直路转角塔一基）。所有塔位全部为同塔双回架设，导线为4×LGJ-630/45，安全因数为2.5。架空地线为两种，大杠变出线15km采用LBGJ-120-40AC铝包钢绞线。其余段为LBGJ-80-20AC钢绞线。安全因数为4.0，安装线路前进方向的右侧。另一根；架空地线为24芯OPGW复合光缆。安装在线路前进方向的左侧。本标段全部为10mm冰区考虑。全长为31.287KM.。2.4.2交通情况：线路塔位主要沿大渡河左侧由北向南走向,线路主要从甘谷地到瓦斯沟以318国道线为主，中间有24次条机耕道进山。经测定机耕道一般上山到大点下车点都有5~7公里山路。而且路面狭窄，山路崎岖。2.4.3自然环境情况：地形主要是以高山为主，由于山势陡峭，其垂直相对高差一般为三百米有的甚至可达上千米，由于地质结构主要以黄褐土和黄棕壤夹石为主，夹石主要以花岗石，长石为主。其土层较厚，地表植被主要以灌木和草本为主，沿大渡河两岸在雨水和地表水作用下，形成不少沟槽和切沟，这些沟里地表水比较丰富。2.4.4本标段气候属青藏高原的亚湿润气候区。年平均气温为15.50C，其中一月平均气温第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页为6.20C，七月平均气温为230C，冬季最低气温达-40C，夏季最高温度可达360C。年降水量为664.4毫米。主要集中在每年五六月分。日照时数为1323.6小时/年。无霜期为279天。所以线路设计主要以10mm考虑。3、放线段概况、主要跨越物跨越时间及施工方案本段线路长度831m，通过铁塔2基，其中转角塔1基，跨越220kV2处，35kV1处，10kV1处。具体跨越位置如下图：N1006_1—N1007下跨线路3.1主要跨越档简介：N1007N1006_135kv220kv冷小线220kv小雅线35kv第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页N1006_1-N1007档跨越220kV小冷线路（N04#-N05#）。跨越处220kV小冷线路宽度11米，地线宽度6米，与500kV线路交叉角105°17′40″，N1006_1塔塔型为SZ623-48，N7塔塔型为SJ633-30，中相横担宽27m。N1006_1-N1007档距831m，悬点高差39.8m，跨越220kV线路处距N1006-1塔34.6m。N1006-1线路导线距220kV地线距离为13m，地线相对N1006-1基面高差15m。该档跨越架以220kV线路地线对地距离最低点，该跨越架应搭成高26米，内空宽19米，长34米（根据实际地形进行搭设跨越架）；N1006_1-N1007档跨越220kv小雅线路（21#-22#）。跨越处220kV小雅线路采用停电方式进行跨越，并保持对跨越线路地线的高度。N1061-N1062档跨越110kV鸳桃线路田坝乡下田坝村（无杆号）。跨越处110kV鸳桃线路宽度9米，地线宽度6米，与500kV线路交叉角49°32′，N10061塔塔型为SJ62G-42，N62塔塔型为SZ64-42，中相横担宽2...
