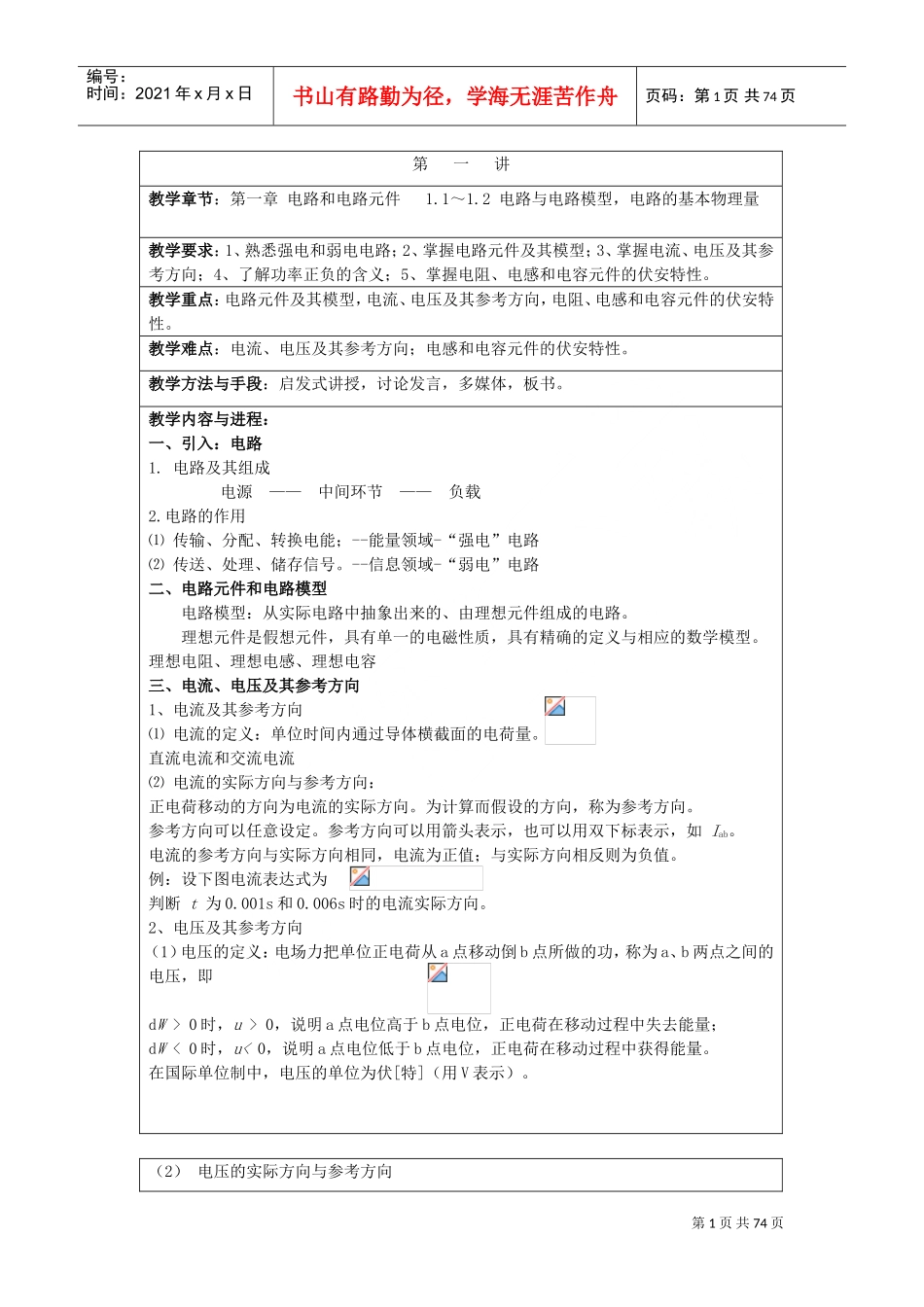

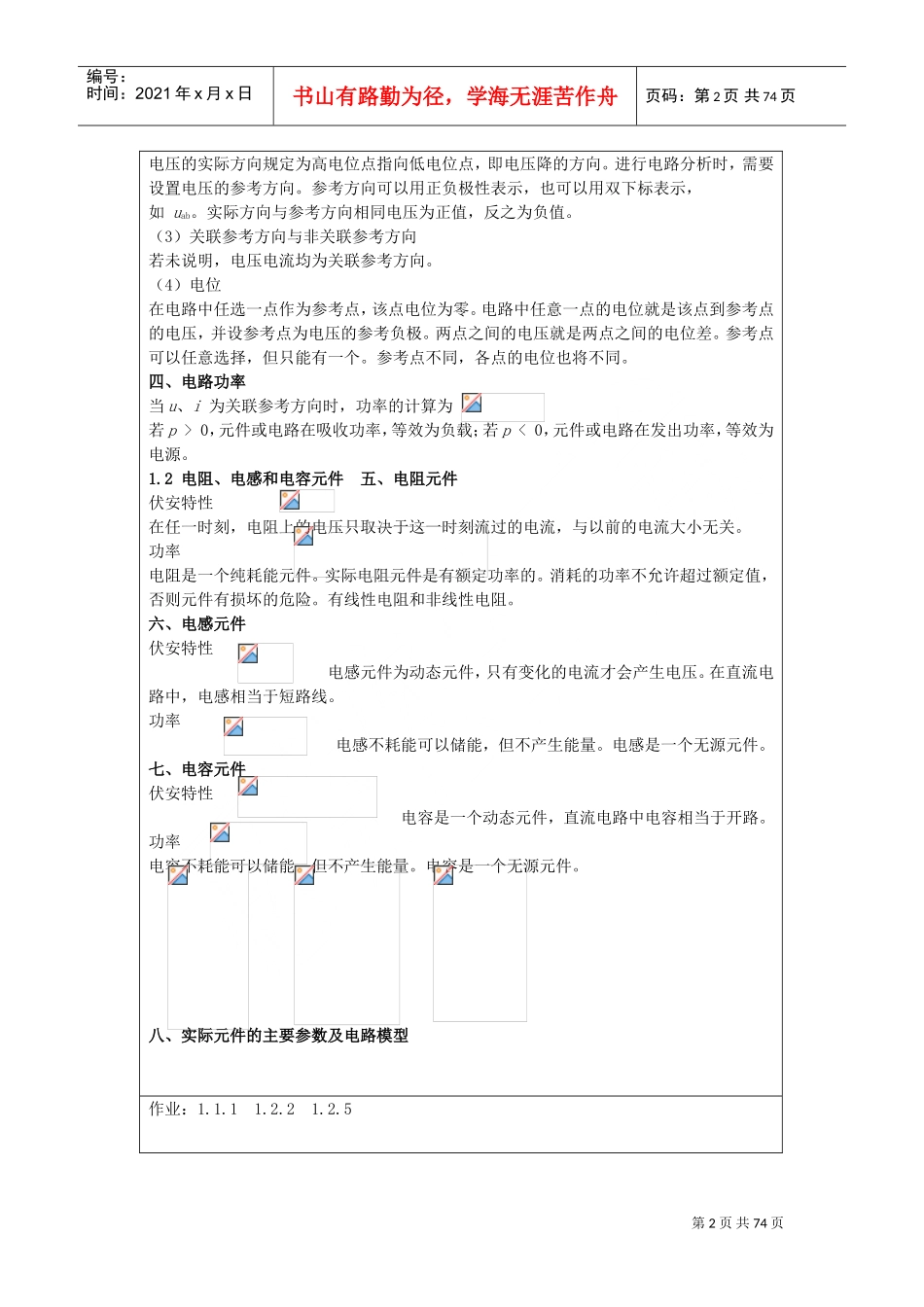

第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页第一讲教学章节：第一章电路和电路元件1.1～1.2电路与电路模型，电路的基本物理量教学要求：1、熟悉强电和弱电电路；2、掌握电路元件及其模型；3、掌握电流、电压及其参考方向；4、了解功率正负的含义；5、掌握电阻、电感和电容元件的伏安特性。教学重点：电路元件及其模型，电流、电压及其参考方向，电阻、电感和电容元件的伏安特性。教学难点：电流、电压及其参考方向；电感和电容元件的伏安特性。教学方法与手段：启发式讲授，讨论发言，多媒体，板书。教学内容与进程：一、引入：电路1.电路及其组成电源——中间环节——负载2.电路的作用⑴传输、分配、转换电能；--能量领域-“强电”电路⑵传送、处理、储存信号。--信息领域-“弱电”电路二、电路元件和电路模型电路模型：从实际电路中抽象出来的、由理想元件组成的电路。理想元件是假想元件，具有单一的电磁性质，具有精确的定义与相应的数学模型。理想电阻、理想电感、理想电容三、电流、电压及其参考方向1、电流及其参考方向⑴电流的定义：单位时间内通过导体横截面的电荷量。直流电流和交流电流⑵电流的实际方向与参考方向：正电荷移动的方向为电流的实际方向。为计算而假设的方向，称为参考方向。参考方向可以任意设定。参考方向可以用箭头表示，也可以用双下标表示，如Iab。电流的参考方向与实际方向相同，电流为正值；与实际方向相反则为负值。例：设下图电流表达式为判断t为0.001s和0.006s时的电流实际方向。2、电压及其参考方向（1）电压的定义：电场力把单位正电荷从a点移动倒b点所做的功，称为a、b两点之间的电压，即dW>0时，u>0，说明a点电位高于b点电位，正电荷在移动过程中失去能量；dW<0时，u<0，说明a点电位低于b点电位，正电荷在移动过程中获得能量。在国际单位制中，电压的单位为伏[特]（用V表示）。（2）电压的实际方向与参考方向第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页电压的实际方向规定为高电位点指向低电位点，即电压降的方向。进行电路分析时，需要设置电压的参考方向。参考方向可以用正负极性表示，也可以用双下标表示，如uab。实际方向与参考方向相同电压为正值，反之为负值。（3）关联参考方向与非关联参考方向若未说明，电压电流均为关联参考方向。（4）电位在电路中任选一点作为参考点，该点电位为零。电路中任意一点的电位就是该点到参考点的电压，并设参考点为电压的参考负极。两点之间的电压就是两点之间的电位差。参考点可以任意选择，但只能有一个。参考点不同，各点的电位也将不同。四、电路功率当u、i为关联参考方向时，功率的计算为若p>0，元件或电路在吸收功率，等效为负载；若p<0，元件或电路在发出功率，等效为电源。1.2电阻、电感和电容元件五、电阻元件伏安特性在任一时刻，电阻上的电压只取决于这一时刻流过的电流，与以前的电流大小无关。功率电阻是一个纯耗能元件。实际电阻元件是有额定功率的。消耗的功率不允许超过额定值，否则元件有损坏的危险。有线性电阻和非线性电阻。六、电感元件伏安特性电感元件为动态元件，只有变化的电流才会产生电压。在直流电路中，电感相当于短路线。功率电感不耗能可以储能，但不产生能量。电感是一个无源元件。七、电容元件伏安特性电容是一个动态元件，直流电路中电容相当于开路。功率电容不耗能可以储能，但不产生能量。电容是一个无源元件。八、实际元件的主要参数及电路模型作业：1.1.11.2.21.2.5第3页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页第二讲教学章节：第一章电路和电路元件1.3～1.4独立电源元件，二极管教学要求：1、熟悉电压源和电流源；2、掌握两种电源模型的等效；3、熟练掌握二极管的特性；4、掌握稳压二极管、发光二极管和光电二极管的特点。教学重点：两种电源模型的等效，二极管的特性，稳压二极管、发光二极管和光电二极管的特点。教学难点：两种电源模型的等效；二极管的特性；稳压二极管工作状态。教学方法与手段：启发式讲授，联系实际，多...
