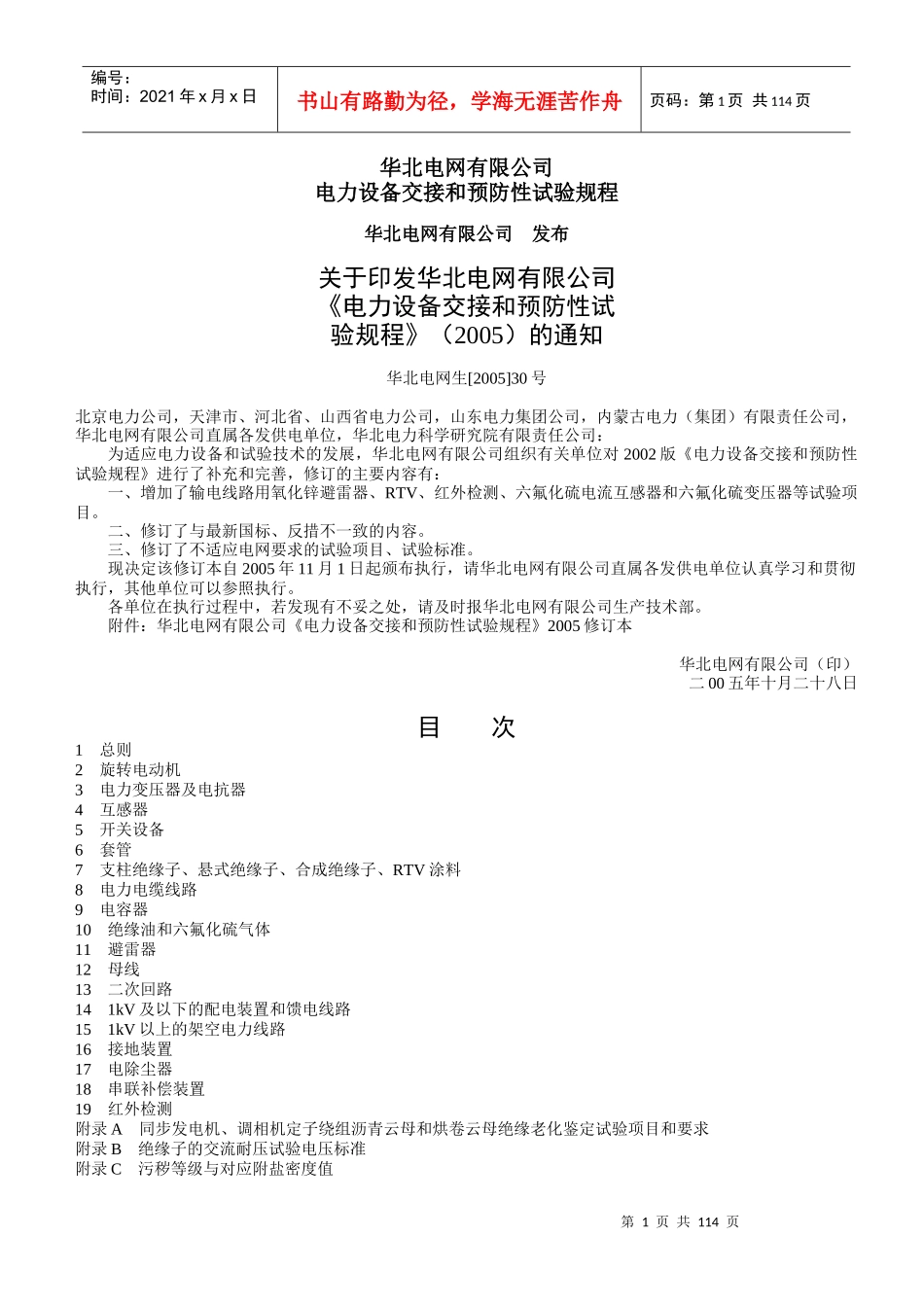

第1页共114页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共114页华北电网有限公司电力设备交接和预防性试验规程华北电网有限公司发布关于印发华北电网有限公司《电力设备交接和预防性试验规程》（2005）的通知华北电网生[2005]30号北京电力公司，天津市、河北省、山西省电力公司，山东电力集团公司，内蒙古电力（集团）有限责任公司，华北电网有限公司直属各发供电单位，华北电力科学研究院有限责任公司：为适应电力设备和试验技术的发展，华北电网有限公司组织有关单位对2002版《电力设备交接和预防性试验规程》进行了补充和完善，修订的主要内容有：一、增加了输电线路用氧化锌避雷器、RTV、红外检测、六氟化硫电流互感器和六氟化硫变压器等试验项目。二、修订了与最新国标、反措不一致的内容。三、修订了不适应电网要求的试验项目、试验标准。现决定该修订本自2005年11月1日起颁布执行，请华北电网有限公司直属各发供电单位认真学习和贯彻执行，其他单位可以参照执行。各单位在执行过程中，若发现有不妥之处，请及时报华北电网有限公司生产技术部。附件：华北电网有限公司《电力设备交接和预防性试验规程》2005修订本华北电网有限公司（印）二00五年十月二十八日目次1总则2旋转电动机3电力变压器及电抗器4互感器5开关设备6套管7支柱绝缘子、悬式绝缘子、合成绝缘子、RTV涂料8电力电缆线路9电容器10绝缘油和六氟化硫气体11避雷器12母线13二次回路141kV及以下的配电装置和馈电线路151kV以上的架空电力线路16接地装置17电除尘器18串联补偿装置19红外检测附录A同步发电机、调相机定子绕组沥青云母和烘卷云母绝缘老化鉴定试验项目和要求附录B绝缘子的交流耐压试验电压标准附录C污秽等级与对应附盐密度值第2页共114页第1页共114页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共114页附录D橡塑电缆内衬层和外护套被破坏进水确定方法附录E橡塑电缆附件中金属层的接地方法附录F避雷器的电导电流值和工频放电电压值附录G高压电气设备的工频耐压试验电压标准附录H电力变压器的交流试验电压附录I油浸电力变压器绕组直流泄漏电流参考值附录J合成绝缘子和RTV涂料憎水性测量方法及判断准则附录K气体绝缘金属封闭开关设备老炼实验方法附录L断路器回路电阻厂家标准1总则1.1电力设备绝缘的交接和预防性试验是检查、鉴定设备的健康状况，防止设备在运行中发生损坏的重要措施。按DL/T596—1996《电力设备预防性试验规程》及GB50150—1991《电气装置安装工程电气设备交接试验标准》的基本精神，结合华北电网多年来实践的具体情况，特制定本规程。1.2本规程所规定的各项试验标准，是电力设备绝缘监督工作的基本要求，也是电力设备全过程管理工作的重要组成部分。在设备的验收、维护、检修工作中必须坚持以预防为主，积极地对设备进行维护，使其能长期安全、经济运行。1.3对试验结果必须进行全面地、历史地综合分析和比较，既要对照历次试验结果，也要对照同类设备或不同相别的试验结果，根据变化规律和趋势，经全面分析后做出判断。1.4本规程规定了各种电力设备的交接和预防性试验的项目、周期和要求。对于华北电网各发、供电基建等基层单位应遵照本规程开展绝缘试验工作。尚遇特殊情况而不能执行本规程有关规定时，如延长设备的试验周期、降低试验标准、删减试验项目以及判断设备能否投入运行等，应组织有关人员认真分析讨论，提出建议由本单位总工程师批准执行，并报上级监督部门备案，重大问题报电网公司批准。1.5本规程不适用于高压直流输电设备、矿用及其他特殊条件下使用的电力设备，也不适用于电力系统的继电保护装置、自动装置、测量装置等电力设备和安全用具。1.6110kV以下的电力设备，应按本规程进行耐压试验（有特殊规定者除外）。110kV及以上的电力设备，除有特殊规定外，可不进行耐压试验。50Hz交流耐压试验，加至试验电压后的持续时间，凡无特殊说明者，均为1min；其他耐压方法的施加时间在有关设备的试验要求中规定。非标准电压等级的电力设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插入法计算。充油电力设备在注油后应有...
