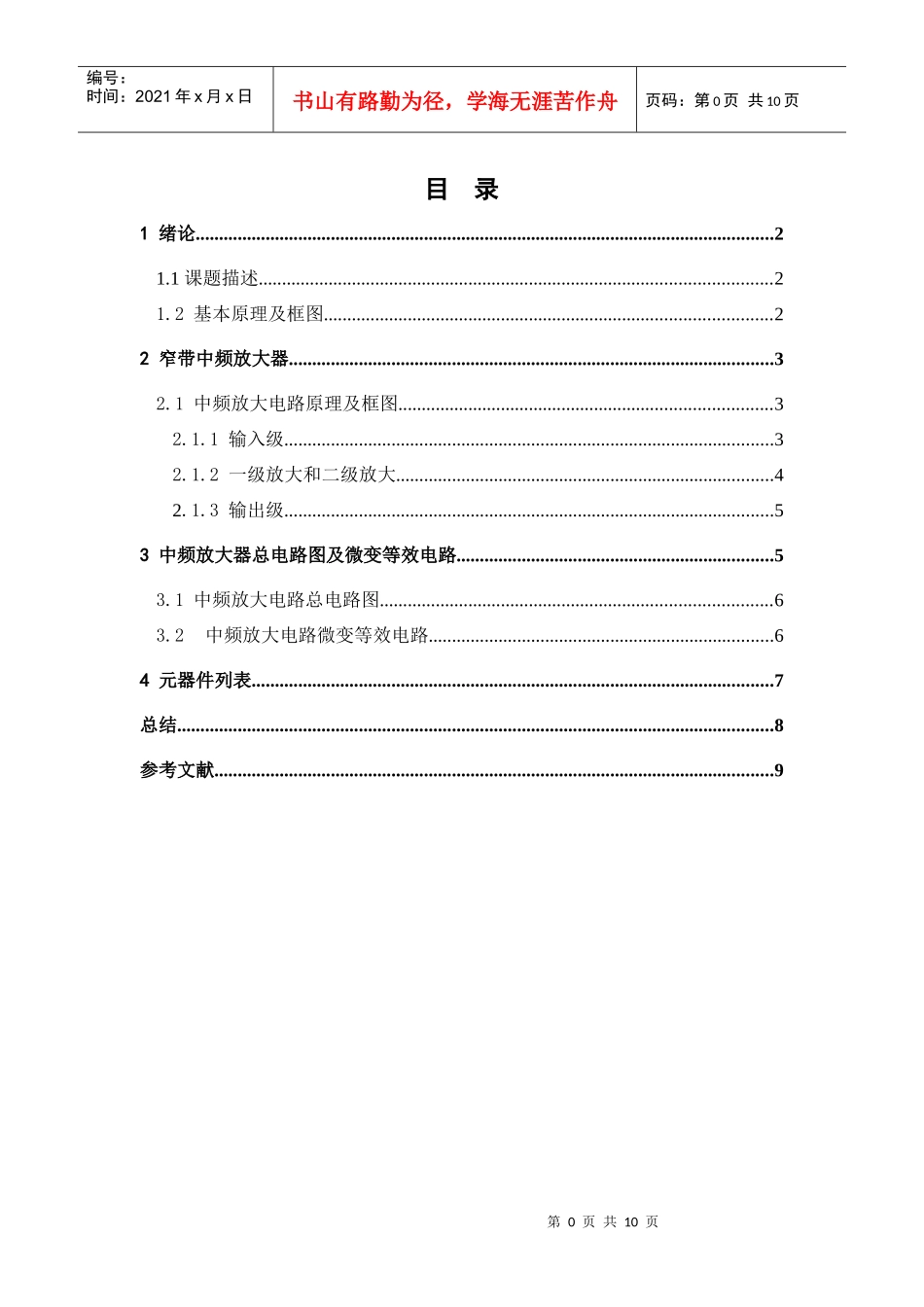

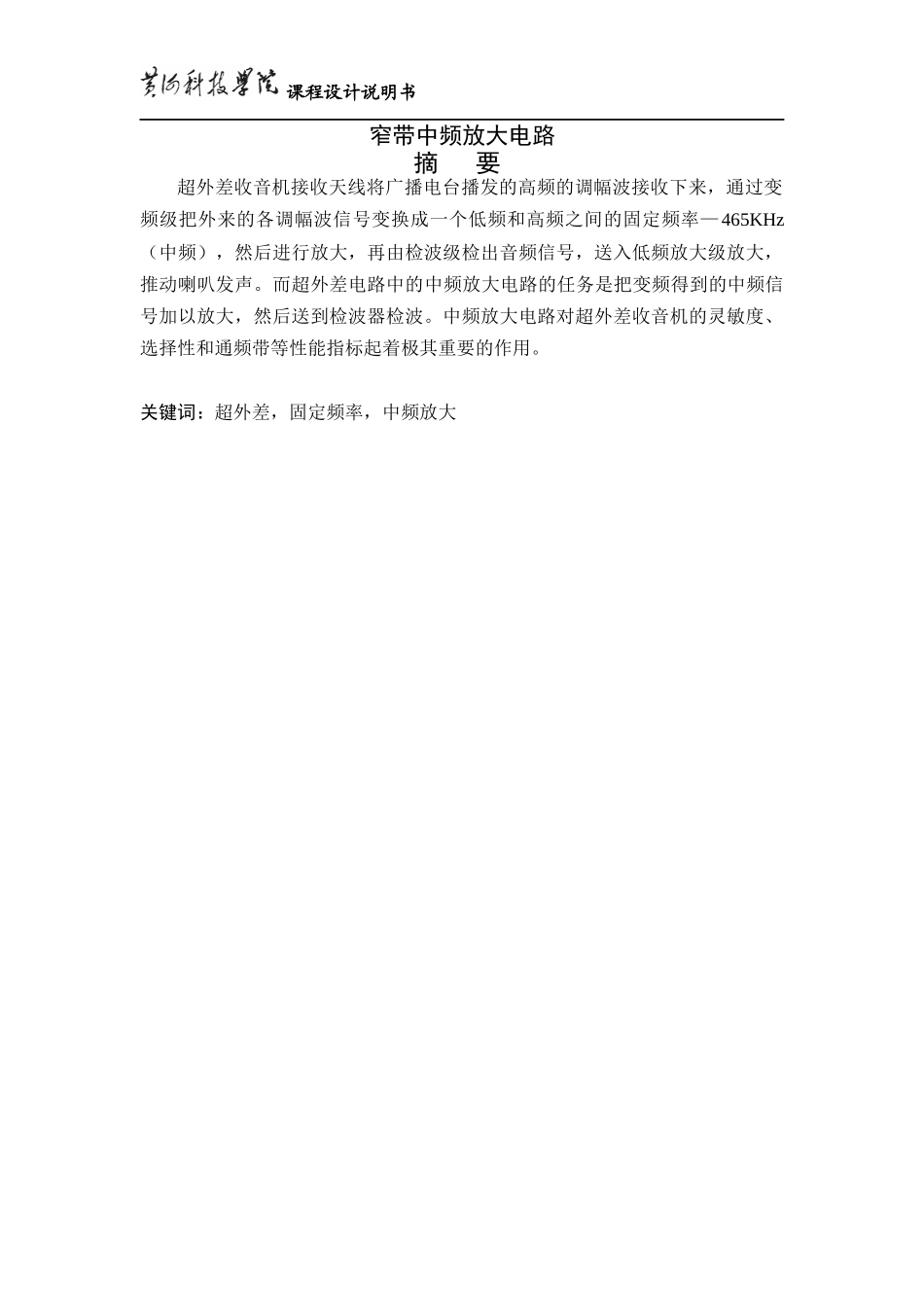

课程设计说明书窄带中频放大电路摘要超外差收音机接收天线将广播电台播发的高频的调幅波接收下来，通过变频级把外来的各调幅波信号变换成一个低频和高频之间的固定频率—465KHz（中频），然后进行放大，再由检波级检出音频信号，送入低频放大级放大，推动喇叭发声。而超外差电路中的中频放大电路的任务是把变频得到的中频信号加以放大，然后送到检波器检波。中频放大电路对超外差收音机的灵敏度、选择性和通频带等性能指标起着极其重要的作用。关键词：超外差，固定频率，中频放大第0页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共10页目录1绪论............................................................................................................................21.1课题描述..............................................................................................................21.2基本原理及框图................................................................................................22窄带中频放大器........................................................................................................32.1中频放大电路原理及框图................................................................................32.1.1输入级.........................................................................................................32.1.2一级放大和二级放大.................................................................................42.1.3输出级.........................................................................................................53中频放大器总电路图及微变等效电路....................................................................53.1中频放大电路总电路图....................................................................................63.2中频放大电路微变等效电路..........................................................................64元器件列表................................................................................................................7总结................................................................................................................................8参考文献........................................................................................................................9第1页共10页第0页共10页输入回路混频中频放大检波前置放大功放本机振荡AGC电路编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页1绪论1.1课题描述本学期学习了《通信电路》这门课程，对无线电通信的理论知识有了进一步的理解和认识。这次课程设计可以通过实践来考察理论知识的掌握情况，同时也能加深对理论知识的理解，提高设计能力。低频信号有效的发射出去需要经过高频信号调制，利用高频信号作为载波，对信号进行传递，可以用不同的调制方式。在无线电广播中可分为调幅制、调频制两种调制方式。目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。这次课程设计我选用的是超外差式调幅收音机。并且重点讲解超外差电路当中的窄带中频放大电路。1.2基本原理及框图超外差收音机把接受到的电台信号本机振荡信号同时送入变频管进行混频，并始终保持本机振荡频率比外来信号频率高465KHz，通过选频电路取两个信号的“差频”进行中频放大。因此，在接收波段范围内信号放大量均匀一致，同时，超外差收音机还具有灵敏度高、选择性好等优点。其框图如图1.2-1所示。图1.2-1超外差收音机框图第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页输入回路从天线接收到的众多广播电台发射出的高频调幅波信号中选出所需接收的电台信号，将它送到混...
